Ультра-широкий диапазон FerroSorb: 30 МГц – 18 ГГц
• Мощностные возможности: до 200 В/м
• Применяется в 10 метровой зоны камерах
• Для модернизации, увеличения производительности
• Тестовый объем max: < 1/2 глубины обычного ЭМС абсорбера
• Оптимизированная конструкция обеспечивает превосходную производительность
• Огнестойкость согласно: NRL-8093 (тест #1, #2, #3), MIT MS-8-21, DIN-4102-B2, TI-2693066, UL-94

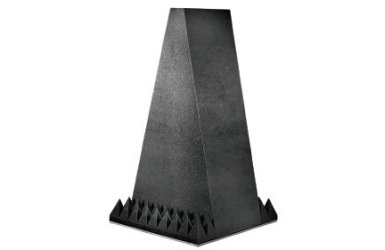

Описание абсорбера ЭМС FS-1001 FerroSorb
Абсорбер ЭМС FerroSorb FS-1001 представляет собой оптимизированный гибрид поглощающего материала ETS-Lindgren, сочетающий высокую производительность пенно-углеродного материала с применением ферритовых плиток.
Поглощающий материал модели FS-1001 (FerroSorb) разработан специально для тестовых 10-ти метровых камерах ЭМС.
Ультра широкополосный материал (30 МГц – 18 ГГц) обеспечивает прекрасный уровень поглощения и высокие мощностные способности с сохранением формы профиля.
Испытательные камеры с применением FerroSorb FS-1001 будут работать лучше (+/- 4 дБ затухание), чем согласно EN50147-2 и ANSI C63.4.
Поглотители FS-1001 FerroSorb от ETS-Lindgren изготовлены из пенополиуретанового материала с низкой плотностью и проходят серьезную проверку качества на всем этапе производственного процесса.
Само производство абсорбера начинается с изготовления пены и ее пропитки углеродом.
После высыхания пенообразования производится вторичная пропитка в солевом растворе.
Такой двухэтапный процесс пропиток обеспечивает материалу Ferro Sorb высочайший уровень огнестойкости и водостойкости.
Далее идет процесс механической обработки материала с точным вырезанием формы клиновидной конфигурации.
Специально огнезащитное покрытие обеспечивает дополнительный уровень защиты абсорбера.
Полиуретановый диэлектрик монтируется на ферритовую плитку высокой очистки с регулируемым диэлектрическим слоем.
Для увеличения производительности на высоких частотах предусмотрены дополнительные пирамидальные поглотители (15 см), которые располагаются на основании абсорбера.
Особенности модели FS-1001 FerroSorb
Отличительной особенностью абсорбера модели FS-1001 FerroSorb в отличие от обычных поглощающих материалов является уникальная конструкция.
Такая конструкция из композитного материала сочетает в себе стойкость ферритовых плиток, высокую степень поглощения и сверширокополосность ( 30 МГц – 18 ГГц).
Поглощающие свойства абсорбера FS-1001 размером 100 см превосходят диэлектрический материал в два раза больше его глубины.
Модель FS-1001 FerroSorb обладает превосходными мощностными показателями, которые позволяют проводить исследования под непрерывным воздействием до 200 В/м.
На нижних критических частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным коаксиальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.
Применение поглотителя FS-1001 FerroSorb
Поглотитель FS-1001 FerroSorb обеспечивает сверхширокополосную производительность в камерах ЭМС (10 м).
Абсорбер модели FS-1001 разработан для проведения тестов класса A и B EUT согласно рекомендациям EN 50147-2 и FCC/ANSI-C63.4.
Высокие поглощающие характеристики и большие мощностные возможности позволяют использовать модель FS-1001 для тестов по MIL-STD 461E и IEC 61000-4-3.
FS-1001 FerroSorb может применяться для модернизации камер ЭМС, а также улучшения их производительности.
Характеристики абсорбера FS-1001
Электрические характеристики
• Частота минимальная модели: 30 МГц
• Частота максимальная модели: 18 ГГц
• Мощность максимальная: 200 В/м CW
Физические характеристики
• Монтаж: механический крепеж
• Высота (общая): 100 см
• Размер (блока): 60 см
