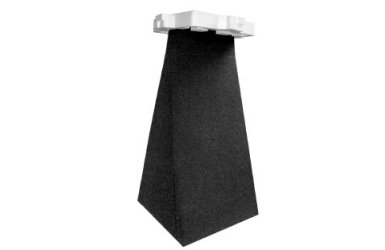

Абсорбер ЭМС ETS-Lindgren FS-1001H FerroSorb (30 МГц - 40 ГГц)

Артикул: 1-352137

  • Сверхширокий диапазон FerroSorb: 30 МГц – 40 ГГц
  • Мощностные возможности: до 200 В/
  • Применяется в 10 метровой зоны камерах






• Сверхширокий диапазон FerroSorb: 30 МГц – 40 ГГц



• Мощностные возможности: до 200 В/м



• Применяется в 10 метровой зоны камерах



• Используется для увеличения производительности



• Высокое поглощение гарантирует точность измерений



• Силлая огнестойкость и водостойкость абсорбера



• Обеспечивает превосходную производительность



Описание абсорбера ЭМС FerroSorb FS-1001H

Абсорбер ЭМС FerroSorb FS-1001H представляет собой оптимизированный гибрид поглощающего материала ETS-Lindgren, сочетающий высокую производительность пенно-углеродного материала с применением ферритовых плиток.



Поглощающий материал модели FS-1001H (FerroSorb) разработан специально для тестовых 10-ти метровой зоны камерах ЭМС.



Ультра широкополосный материал (30 МГц – 40 ГГц) обеспечивает прекрасный уровень поглощения и высокие мощностные способности с сохранением формы профиля.



Тестовые камеры, в которых используется FerroSorb FS-1001H, имеют лучшую производительность (+/- 4 дБ затухание) согласно CISPR 16-1-14 и ANSI C63.4.



При оптимизации конструкции камеры с применением FS-1001H достижимо затухание +/- 3.5 дБ.



Применение FS-1001H способствует высокой точности проводимых измерений в камере, экономя средства на подавление ЭМИ.



Абсорберы FerroSorb FS-1001H эффективны также для стандартов MIL-STD 461E, IEC 61000-4-3.

Особенности поглотителя FS-1001H FerroSorb

Поглотители FS-1001H FerroSorb от ETS-Lindgren изготовлены из пенополиуретанового материала с низкой плотностью и проходят серьезную проверку качества на всем этапе производственного процесса.



В данной модели абсорбера используется инновационное огнезащитное покрытие.



Абсорбер не боится влаги и сохраняет свои физические свойства и радиочастотные характеристики в течение долгого времени эксплуатации.



Составная конструкция FerroSorb FS-1001H включает в себя лучшее что есть у ферритовых плиток, имеет высокую степень поглощения на широкой полосе частот (30 МГц – 40 ГГц).



Модель FS-1001H FerroSorb обладает превосходными мощностными показателями, которые позволяют проводить исследования под непрерывным воздействием до 200 В/м.



Уменьшенные размеры данной модели абсорбера (по сравнению с обычными) позволяет сэкономить полезную площадь в измерительных камерах или помещениях.



На нижних критических частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным коаксиальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.

Применение поглотителя FS-1001H FerroSorb

Поглотитель FS-1001H FerroSorb обеспечивает сверхширокополосную производительность в камерах ЭМС (10 м).



Высокие поглощающие характеристики и большие мощностные возможности позволяют использовать абсорбер FS-1001H для: ANSI-C63.4, военн.MIL-STD 461E, IEC 61000-4-3, CISPR 16-1-4.

Характеристики абсорбера FS-1001H

Электрические характеристики

• Частота минимальная модели: 30 МГц



• Частота максимальная модели: 40 ГГц



• Мощность максимальная: 200 В/м CW

Физические характеристики

• Размеры: 60 см х 60 см



• Высота (номинал): 100 см



• Вес панели (блока): 4,5 кг
