Абсорбер ферритовые плитки ETS-Lindgren FT-1500 (30 МГц - 1000 МГц)

Артикул: 1-352135

  •  Точная механическая обработка плитки
  • Простота монтажа/демонтажа плитки


 Диапазон абсорбера: 30 – 1000 МГц



• Точная механическая обработка плитки



• Простота монтажа/демонтажа плитки



• Применения плитки FT-1500:



- CISPR16-1-4



- ANSIC63.4



- IEC61000-4-3



• Покрытие потолка, стен, пола







Описание ферритовой плитки FT-1500



Абсорберы FT-1500 и FT-1500C представляют собой ферритовые плитки с настраиваемым защитным диэлектрическим слоем, которые образуют высокопроизводительный ультратонкий поглощающий материал.



Толщина такого поглощающего материала ETS-Lindgren может составлять до 7 мм.



Поэтому, по сравнению с традиционными абсорберами, ферритовые плитки FT-1500 и FT-1500C за счет своего малого профиля значительно экономят полезное внутреннее пространство испытательных камер (безэховых камер, полу-безэховых камер и других.), не теряя высоких эксплуатационных характеристик.



Поглотители FT-1500 и FT-1500C производятся с применением точного наслоения на защитный диэлектрический слой.



Каждая из шести сторон поверхность плитки подвергается механической обработке с минимальным допуском, составляющем ± 0.13 мм.



Такая высокая точность обеспечивает абсорберам FT-1500 и FT-1500C ровную и прочную поверхность, предотвращающую появления различных щелей и других дефектов, которые могут негативно повлиять на производительность.

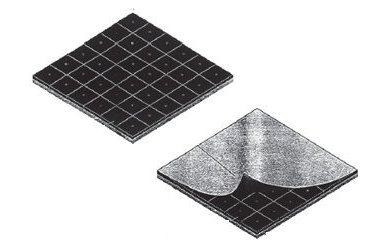

Абсорберы моделей FT-1500 и FT-1500C поставляются в виде твердых панелей размером 60 см х 60 см.



Поглощающий материал FT-1500 пригоден для покрытия стен, пола, потолка и может крепиться с помощью специальных винтов или других крепежных элементов.



Модель FT-1500C является разновидностью базовой модели FT-1500 и имеет дополнительный специальный «ковер» на поверхности плитки. За счет этого, панели FT-1500C на полу могут легко собираться, перенастраиваться и сниматься при необходимости.



Особенности абсорберов FT-1500 и FT-1500C



Модели абсорберов FT-1500 и FT-1500C представляют широкополосные поглотители, выполненные в тонком профиле.



Данные модели поглощающих материалов эффективно применяются для покрытия потолка, пола и стен испытательных камер для тестирований оборудования на различные стандарты.



Зазоры между плитками FT-1500 сведены к минимуму, благодаря точной производственной обработки каждой из шести сторон ферритовой плитки.



Модульная конструкция ферритовых плиток FT-1500 и FT-1500C позволяет быстро и легко их собирать, перенастраивать, а также при необходимости удалять.



Конфигурация материала FT-1500



Стандартная конфигурация



• Абсорбер FT-1500 - ферритовая плитка с настраиваемым защитным диэлектрическим слоем



• Панель FT-1500 (60 см х 60 см) состоит из 36-ти плиток



Характеристики абсорбера FT-1500



Электрические характеристики



• Частота минимальная: 30 МГц



• Частота максимальная: 1000 МГц



• Мощность: 0.26 Вт/см2 (1000 В/м CW)



Физические характеристики



• Размер абсорбера: 60 см х 60 см



• Высота (номинальная): 2.5 см



• Вес панели (1 шт.): 15.9 кг
