• Частотный диапазон: 30 МГц – 100 ГГц
• Мощностные возможности: 200 В/м
• Оптимизированная конструкция
• Высокая степень огнестойкости

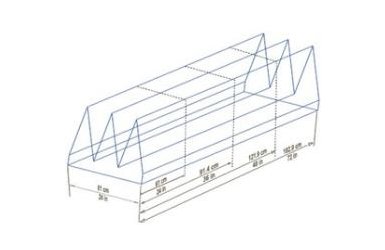

Описание абсорберов серии Wedge
Абсорбер Wedge представляет собой СВЧ клиновый поглотитель от ETS-Lindgren, который способен эффективно уменьшать отражение в спектре 30 МГц – 100 ГГц, а также на РЧ уровне эквивалентному размеру пирамиды абсорбера.
Клиновые поглотители Wedge применяются в тестовых помещениях или камерах, где пирамидальные поглотители в связи с большим обратным рассеиванием из-за специфики конфигурации не подойдут.
Все модели поглотителя Wedge EHP соответствуют нормам по огнестойкости: ст.NRL8093 Тесты 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, ст.UL 94, ст.DIN 4102-B2.
В зависимости от требования по характеристикам клиновые абсорберы выпускаются разного размера.
Модели Wedge абсорберов
Характеристики Wedge абсорберов
| Модель | Частота минимальная | Частота максимальная | Высота абсорбера |
| EHP-3WGCL | 4 ГГц | 40 ГГц | 8,3 см |
| EHP-5WGCL | 2 ГГц | 40 ГГц | 12,7 см |
| EHP-8WGCL | 1 ГГц | 40 ГГц | 21,5 см |
| EHP-12WGCL | 1 ГГц | 40 ГГц | 31,1 см |
| EHP-18WGCL | 500 МГц | 40 ГГц | 46,3 см |
| EHP-24WGCL | 200 МГц | 40 ГГц | 61,0 см |
| EHP-36WGCL | 80 МГц | 40 ГГц | 91,4 см |
| EHP-48WGCL | 80 МГц | 40 ГГц | 121,9 см |
