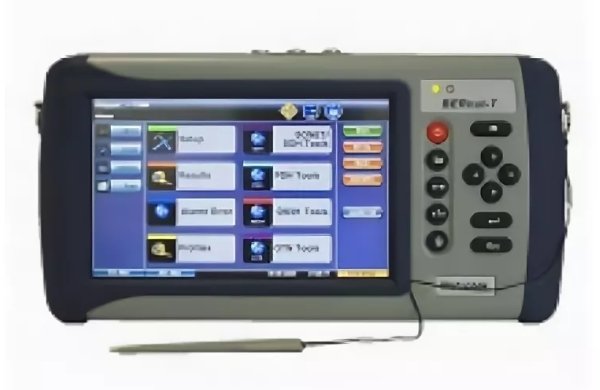

BERcut-SDH(T) представляет собой универсальный анализатор транспортных сетей со скоростью передачи до 10Гбит/с включительно. Прибор может использоваться для измерений в городских, магистральных сетях PDH, SDH, OTN (OTN1,2,1e,2e), Ethernet, Gigabit Ethernet, Fiber Channel, WDM, DWDM, CWDM и т.д.
Прибор BERcut-SDH(T) явился развитием первого прибора для транспортных сетей компании Метротек - BERcut-10G и унаследовал всю функциональность этого прибора в части измерений в сетях Ethernet.
Новый прибор BERcut-SDH(T) является в настоящее время одним из самых функциональных приборов для контроля современного конвергентного транспорта. В своей идеологии он объединяет все технологии, в той или иной степени связанные с транспортными сетями NGN.
Традиционно эффективное для приборов семейства Беркут соотношение цена/качество, удобный интерфейс пользователя, ориентация на самые разные требования в части квалификации персонала, позволяет использовать прибор BERcut-SDH(T) везде, где создается современная система эксплуатации транспортных сетей.
- Применение анализатора.
- Функциониальность прибора.
- Аппаратная часть.
- Поддерживаемые интерфейсы, технологии и скорости.
- Графический интерфейс GUI.
Применение анализатора BERcut-SDH(T)
Анализатор BERcut-SDH(T) может применяться для решения любых задач эксплуатационных измерений в транспортных сетях.
В качестве анализатора SDH и NGSDH прибор может выступать альтернативой любым транспортным анализаторам.
В качестве анализатора DWDM/OTN Bercut-T обеспечивает контроль транспортной сети.
В качестве анализатора Ethernet/GE/10GE и систем FiberChannel прибор обеспечивает паспортизацию транспортных пакетных сетей с реализацией любой топологии измерений.
В качестве анализатора современных сетей NGN прибор BERcut-SDH(T) поддерживает все современные методологии тестирования услуг Internet, VoIP, IPTV, VoD, FTP, Web, WiFi и пр.
Функциональность прибора BERcut-SDH(T)
Функциональность прибора BERcut-SDH(T) определяется программными и аппаратными модулями, которыми оснащается прибор.
Функциональность BERcut-SDH(T) как анализатора 10 Gigabit Ethernet включает в себя следующие функции:
- Измерения параметров качества пакетных транспортных сетей)
- Тесты BER (BERT)
- Паспортизация транспортных сетей. Методология RFC 2544
- Измерение задержек и джиттера
- Функции многоуровневого образования шлейфов SmartLoop
- Генерация нескольких потоков трафика
- Мониторинг структуры трафика в сети
- Сканирование VLAN и мониторинг трафика
- Поддержка MPLS
- Режим наладки сети VPN (режим Q-in-Q)
- Режим Pass Through
- Функции идентификации анализаторов в сети
- Поддержка OAM Ethernet по IEEE 802.3ah
- Функции анализа протоколов в сетях 10Gigabit Ethernet
- Поддержка разных интерфейсов 10GE
Функциональность BERcut-SDH(T) как анализатора SDH включает в себя следующие функции:
- Режимы организации измерений.
- Мониторинг структуры системы SDH.
- Анализ заголовков.
- Контроль ошибок и неисправностей в транспортной сети.
- Функции измерений с отключением канала (OOS).
- Функции измерений без отключения канала (IS).
- Паспортизация каналов по G.821/G.826.
- Гистограммный и хронограммный анализ.
- Анализ идентификаторов.
- Анализ указателей.
- Анализ полей C.
- Диагностика APS.
- Тестирование TCM.
- Сканирование трибутарных потоков.
- Контроль параметров физического уровня.
- Контроль групповой задержки (RTD).
- Функциональность для SDH.
Функциональность BERcut-SDH(T) как анализатора PDH включает в себя следующие функции:
- Поддержка различных интерфейсов PDH
- Контроль ошибок в системах PDH
- Контроль сигналов о неисправностях в системах PDH
- Паспортизацию по G.821,G.826 и M.2100
- Контроль FAS и MFAS
- Контроль формы импульса потока
- Контроль APS на уровне потока Е1
- Контроль физических параметров потока PDH - частоты и уровня сигнала
- Контроль отдельных ТИ в потоке Е1
- Гистограмм-хронограммный анализ потоков PDH
- Журнал событий
- Мониторинг сигнализации ISDN
Функциональность BERcut-SDH(T) как анализатора OTN/DWDM включает в себя следующие функции:
- Анализ заголовков OTN
- Анализ ошибок уровня OTN
- Мониторинга неисправностей в сети OTN
- Функциональность OTN
Функциональность BERcut-SDH(T) как анализатора FiberChannel включает в себя следующие функции:
- Паспортизация каналов разных технологий FiberChannel 1,2,4
- Измерения BER
- Измерения буферов обмена данными
- Анализ заголовков FiberChannel-2
Аппаратная часть анализатора BERcut-SDH(T)
В основу прибора положена платформа V300, на которой были собраны приборы BERcut-10G, BERcut-SDH(T), BERcut-IPX, BERcut-TV, BERcut-CTV.
Платформа имеет следующие параметры:
- 7" Цветной Интерактивный экран
- Интерфейсы управления USB, 10/100T
- Опции VoIP, IPTV, IP для всех приборов
- Функция удаленного управления для сокращения времени диагностики
- Устойчивая работа в полевых условиях
- Защита от ударов (2 метра падения)
