анализатор протокола и тренажер для МИПИ д-физического уровня интерфейсов

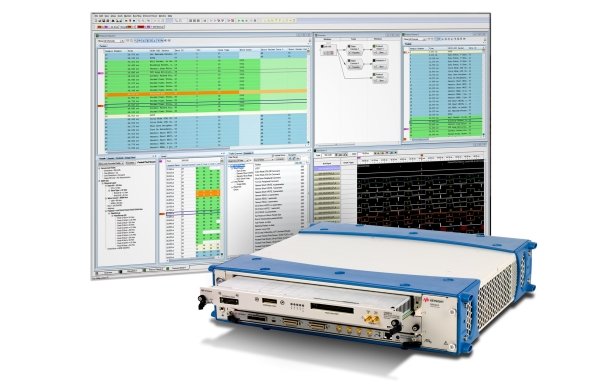

В U4421A МИПИ д-физического уровня анализатор/тренажер для CSI-2 и DSI обеспечивает глубокое проникновение в конструкцию мобильных компьютеров. В U4421A МИПИ д-ФИ тренажер вариантом для CSI-2 и DSI обеспечивает Продолжительность записи необходимо стимулировать проекты с высокой четкости изображения и видео, которые наилучшим образом имитирует движения от широкий выбор автобусов устройства различной производительности сигнала.
МИПИ д-физического уровня анализатор
- Пакет-уровень срабатывания, фильтрация, декодирование и анализ КОБ-2 или DSI трафик
- Скорость передачи данных до 1,5 Гб, до 16 Гб Глубина трассировки
- 1/2/4 каналам передачи данных + ЦЛК
- “Сырой” вид государственной трафика для более тщательного анализа
МИПИ д-ФИ тренажер
- Генерировать пользовательские д-физического уровня движения
- Скорость передачи данных до 1,5 Гб, до 16 Гб Глубина трассировки
- Скорость изменения, скорость нарастания выходного напряжения, уровни напряжения и сдвига фазы между каналами
- Гибкое создание рисунка (через графический интерфейс, пакет вставки, и вставки изображения)
Гибкий прощупывание вариантов
- E5381A руководствами Летания с заголовками и паяных соединений (анализатор)
- E5405A Софттач про высокую плотность заголовка (анализатор)
- SMA на Софттач про проламывания адаптер (доступен из ЭМ-ИОЛ) (анализатор)
- U4422A кабель SMA, руководства летания связи (тренажер)
Сквозной анализ изображений
- Вариант 001 -- Изображений
- Вариант 003 -- Extractor Изображения
Описание
В МИПИ д-ФИ-на основе конструкции мобильных вычислений создать существенные проблемы-быстро, многополосных всплески высокой четкости изображения, мульти-шина интеграции, СС/ЛП сигнал переключение, и ускорение циклов развития всех добавить давления для команды разработчиков.
В U4421A МИПИ д-ФИ тренажер/анализатор решает эти задачи путем комбинирования Настоящий протокол анализатор -- протокол курсе, запуск, фильтрация, хранение и анализ, квалификация, первый “сырой” вид данных (дискретизация государств, что позволяет видеть их “почему” вашего протокола, вместо “что”), и полнофункциональный протокол тренажер-все в одном инструменте.
В U4421A тренажер/анализатора в формате axie-модуль, который может находиться в 2-слот или 5-слотами. Несколько шасси и модули могут быть объединены, чтобы дать вам вид на мульти-системы шины МИПИ (объединения DSI и CSI-2), или с другими модулями в формате axie, включая PCIe, РДР и HDMI автобусного сайта. Система может управляться с помощью внешнего компьютера или с M9536A в формате axie встроенного контроллера.
Гибкость системы не ограничивается конфигурацией шасси. Есть много опций пробников для учета разнообразных кабелей , переходные отверстия, следы, гнезда, и с высокой плотностью контактов. Расширения каналов и памяти, поддержка протоколов и анализа изображений являются необязательными и могут быть обновлены в любое время.
