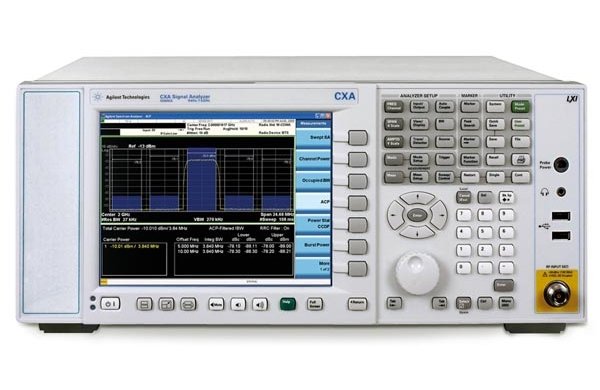

Анализатор сигналов Agilent Technologies N9010A-503

Артикул: 1-7132

Диапазон частот от 10 Гц до 3,6 ГГц

• Диапазон частот: от 10 Гц до 3,6 ГГц
• Используя опции предусилителей до 3,6 ГГц или 7,0 ГГц, можно выполнять доступные по средствам измерения при среднем уровне собственного шума (DANL) минус 161 дБм/Гц
• Усовершенствованные методы поиска неисправности, использующие свойства, которыми раньше обладали только анализаторы сигналов высокого класса: режим быстрого переключения, поиск максимума за 4 мс, шесть независимых графиков, 12 маркеров, маркеры мощности в полосе и расширенная таблица пиков
• Охват самого широкого круга измерительных задач, которые становятся доступными для анализатора экономичного класса благодаря совместному использованию прикладных измерений, общих для анализаторов сигналов EXA и MXA и включающих измерение фазового шума, коэффициента шума и аналоговую демодуляцию
• Анализ модулированных сигналов с помощью передового программного обеспечения векторного анализа 89600B компании Agilent, работающего внутри анализатора EXA на платформе открытой ОС Windows
• Выбор и использование нужных для пользователя средств подключения на основе встроенных в прибор портов GPIB, 100Base-T LAN и USB 2.0 - теперь совместимость с классом C стандарта LXI

Анализатор сигналов экономичного класса Agilent EXA, обладающий беспрецедентным для приборов этого класса быстродействием, точностью и широким набором прикладных измерений.

 На счету каждая миллисекунда

Каждый новый проект - от разработки до серийного выпуска - требует компромиссных решений в зависимости от поставленных целей - обеспечение заданных характеристик, производительности или объёма выпуска продукции. Независимо от того, что важнее для пользователя - время выхода на рынок, время подготовки к выпуску больших объёмов продукции или расходы на испытания - выбор анализатора сигналов экономичного ценового класса поможет сэкономить время и деньги. Для анализатора Agilent EXA это становится возможным благодаря исключению компромисса между быстродействием и ценой. Кроме того, превосходная точность анализатора EXA позволяет ускорить переход от разработки к производству и способствует уменьшению общей стоимости испытаний. Когда требуется высокое быстродействие без какого-либо компромисса, следует иметь в виду, что анализатор EXA позволяет учитывать каждую миллисекунду.

 Увеличение объёма выпускаемой продукции и повышение производительности за счёт высокого быстродействия и точности

• Повышение производительности испытательной системы за счёт быстрой (10 мс) дистанционной развёртки и быстрой передачи данных графика
• Выполнение высокоточных измерений общего назначения теперь вполне по средствам
• Определение качества сигнала с помощью набора быстрых одноклавишных измерений мощности
• Хорошее знание анализатора серии ESA - наиболее популярного в мире анализатора экономичного класса - позволяет получить определённую выгоду от программной совместимости анализаторов ESA/EXA

 Самые высокие характеристики для анализатора сигналов экономичного класса

Высокая скорость измерений не означает компромисса с динамическим диапазоном. Поставляемый по заказу механический аттенюатор с шагом установки ослабления 2 дБ или электронный аттенюатор с шагом 1 дБ и 160 значений полос пропускания (с шагом приращения 10%) обеспечивают прекрасное сочетание быстродействия и динамического диапазона. Электронный аттенюатор анализатора EXA способен выдерживать миллион переключений, что делает его идеальным для высокоскоростного производства.

 Возможность исполнения программного обеспечения векторного анализа сигналов (VSA) 89600B в приборе

Анализатор EXA работает с программным обеспечением VSA, пользующимся самым широким спросом на мировом уровне. ПО векторного анализа 89600B, работающее внутри прибора, даёт удобный доступ к анализу сложных, изменяющихся во времени сигналов за счет использования усовершенствованных алгоритмов анализа модуляции. Это помогает разрабатывать системы радиосвязи, находить неисправности в них и проверять их работоспособность на физическом уровне. Перемещение по интерфейсу пользователя в приложении 89600B легко осуществляется с помощью клавиатуры и мыши. В комплект каждого анализатора EXA включена 14-дневная пробная версия векторного анализа сигналов 89600B. Эта пробная версия предоставляется бесплатно для оценки её эффективности и даёт доступ к подробному справочному файлу для более глубокого изучения этой программы. Дальнейшие сведения о ПО VSA 89600B можно найти на странице 122.

 Упрощение ручных испытаний с помощью улучшенного и хорошо знакомого интерфейса пользователя

• Такие возможности анализатора как режим быстрого переключения, поиск максимума за 4 мс, шесть независимых графиков, 12 маркеров, маркеры мощности в полосе и таблица пиков помогают экономить время и трудозатраты при испытаниях
• Встроенные порты LAN 100Base-T и USB 2.0 позволяют легко и быстро передавать результаты испытаний
• Хорошо знакомая открытая операционная система Windows® обеспечивает простоту подключения и работы с прибором

 Разносторонние измерительные возможности позволяют быстрее получать новые представления о разрабатываемой продукции

• Точные измерения позволяют достоверно выявлять источники, определяющие качество сигнала
• Усовершенствованные методы поиска неисправностей, использующие функциональные возможности, которые раньше можно было найти только в анализаторах высокого класса
• Самый широкий круг прикладных измерений, доступных для анализатора сигналов экономичного класса, включающих векторный анализ сигналов с помощью приложения 89600B VSA, измерение фазового шума, коэффициента шума и аналоговую демодуляцию
• Расширение возможностей EXA путём простого его обновления по мере возрастания требований к испытаниям и возможностей бюджета
• Специализированные измерительные программы и набор быстрых одноклавишных измерений мощности ВЧ сигналов даёт возможность выполнять испытания систем связи самых последних стандартов: W-CDMA/HSDPA/ HSUPA, GSM/EDGE, cdma2000, Mobile WiMAX
• Возможность запуска внутри EXA таких прикладных пакетов как MATLAB

 Расширенные стандартные функциональные возможности

Автонастройка
При нажатии клавиши анализатор автоматически устанавливает центральную частоту равной частоте наиболее сильного отклика сигнала в полосе обзора, устанавливает полосу обзора в 3 раза шире полосы занимаемой сигналом, устанавливает полосы пропускания и видеофильтра, оптимизирует опорный уровень, выполняет поиск максимума, устанавливает маркер на максимум отклика и выводит на экран результат измерения. Это патентованное техническое решение с исключительным правом компании Agilent.

 Расширенные возможности маркеров и отображения графиков

Усовершенствованные возможности установки маркеров позволяют быстро определять точные значения в каждой точке графика. 12 маркеров, устанавливаемых либо на заданную частоту, либо в заданную позицию, могут служить опорными для других маркеров. Маркер полосы позволяет выполнять относительные измерения мощности; показания маркеров можно найти в таблице. В одном экранном окне могут отображаться до шести графиков с независимыми детекторами для каждого.

 Встроенная справочная система

Вместо того, чтобы тщательно просматривать сотни страниц руководства по эксплуатации достаточно просто нажать клавишу Help и тем самым вызвать всеобъемлющую контекстно:зависимую справочную систему, встроенную в анализатор EXA и предоставляющую информацию о любой клавише, любом меню и в любое время. Эта справочная система содержит также удобные команды программирования на SCPI.

 Временное стробирование

Анализ изменяющихся во времени сигналов, таких как WiMAX, импульсные ВЧ сигналы, сигналы системы многостанционного доступа с временным разделением каналов (TDMA), перемежающиеся и пакетные сигналы, может выполняться с использованием временного стробирования. Анализатор EXA реализует три метода временного стробирования: со стробированным местным гетеродином (или стробированной развёрткой), стробированным видео трактом и стробированным БПФ.
• Метод со стробированным местным гетеродином обеспечивает самое быстрое измерение во всей полосе частот
• Метод со стробированным БПФ обеспечивает самое быстрое измерение в пределах ширины полосы анализа (25 МГц)
• Метод со стробированным видеотрактом обеспечивает совместимость сверху вниз с анализаторами спектра Agilent серий ESA, 856x и 859x

 Свипирование по списку

Экономия времени измерения достигается путём программирования анализатора EXA для выполнения быстрых измерений мощности с использованием функции свипирования по списку. С помощью заранее созданного списка отдельных точек измерения можно дистанционно выделять значения амплитуд спектральных компонент на известных частотах. Анализатор EXA может выполнять измерения, не требуя возврата его в исходное состояние перед каждым повторением цикла измерения.

 MATLAB®

Анализатор EXA официально поддерживает драйвер MATLAB, позволяя пользователю запустить в одном приборе MATLAB и VSA 89600B - эти два программных продукта, наиболее популярных среди разработчиков промышленных систем беспроводной связи. Компания Agilent предлагает также образцы программ на сайте www.agilent.com/find/matlab_sa.

 Расширенные прикладные программы измерений

В разделе прикладных программ измерений на странице 116 приведено описание предусмотренных стандартами одноклавишных измерений. Эти приложения включают измерение фазового шума, коэффициента шума, аналоговую демодуляцию, измерение сигналов систем WiMAX, GSM/EDGE, cdma2000 и W-CDMA. Эти расширенные прикладные программы измерений могут быть реализованы анализатором экономичного класса EXA или анализатором с характеристиками среднего уровня MXA.

 Гарантированные частотные и временные характеристики



Связь по пост. току Связь по перем. току
От 10 Гц до 3,6 ГГц От 10 МГц до 3,6 ГГц



Полоса Гармоника гетеродина (N) Диапазон частот
0 1 От 10 Гц до 3,6 ГГц
1 1 От 3,5 до 7,0 ГГц
1 1 От 3,5 до 8,4 ГГц
2 2 От 3,5 до 8,4 ГГц
3 2 От 13,5 до 17,1 ГГц
4 4 От 17 до 26,5 ГГц

 Опорная частота

Погрешность ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения Опция PFR Стандартный ОГ
  ±1 х 10-7 за год
±1,5 х 10-7 за 2 года
±1 х 10-6 за год
Температ. нестабильность Опция PFR Стандартный ОГ
от 20 до 30 °С ±1,5 х 10-8 ±2 х 10-6
от 5 до 50 ° ±2 х 10-8 ±2 х 10-6
Достижимая погрешность начальной калибровки Опция PFR Стандартный ОГ
  ±4 х 10-8 ±1,4 х 10-6
Остаточная ЧМ
Опция PFR ≤ (0,25 Гц х N) (размах) за 20 мс (ном.)
Станд. ОГ ≤ (10 Гц х N) (размах) за 20 мс (ном.), N - номер гармоники гетеродина

 Погрешность отсчёта частоты

(начальной, конечной, центральной, маркера)

±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора +
+ 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)

* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)

 Счётчик частоты маркера

Погрешность ±(частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц)
Разрешение счётчика 0,001 Гц

 Полоса обзора (ПО)

(БПФ и режим со свипированием)

Диапазон 0 Гц (нулевой обзор);
от 10 Гц до макс. частоты анализатора
Разрешение 2 Гц
Погрешность
Свип. ±(0,25 % х ПО + разрешение по горизонт.)
БПФ ±(0,10 % х ПО + разрешение по горизонт.)

 Время развертки

Пределы
ПО = 0 Гц от 1 мкс до 6000 с
ПО ≥ 10 Гц от 1 мс до 4000 с
Погрешность
ПО ≥ 10 Гц, свип. ±0,01 % (ном.)
ПО ≥ 10 Гц, БПФ ±40 % (ном.)
Полоса обзора = 0 Гц ±0.01 % (ном.)
Запуск Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Задержка запуска
ПО = 0 Гц или БПФ от минус 150 до + 500 мс
ПО ≥ 10 Гц, свип. от 1 мкс до 500 мс
Разрешение 0,1 мкс

  Временное стробирование

Методы стробирования Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ
Длит. стробирования (кроме стробир. БПФ) От 100 нс до 5 с
Задержка стробирования От 0 до 100 с
Джиттер задержки стробир. 33,3 нс (размах) (ном.)

 Число точек развёртки (графика)

Все полосы обзора от 1 до 40001

 Полоса пропускания (RBW)

Полоса (на уровне −3,01 дБ) от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц
Погрешность Полосы пропускания (по мощности)
От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) (ном.)
От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.)
(центр. частота < 3,6 ГГц)
От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3,6 ГГц)
От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3,6 ГГц)
От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3,6 ГГц)
Погрешность ПП (по уровню −3,01 дБ)
От 1 Гц до 1,3 МГц ±2% (ном.)
Коэфф. прямоугольности (избирательность)
(по уровням −60/−3 дБ) 4,1 : 1 (ном.)

 Полоса анализа

Макс. полоса
Опция B40 40 МГц
Станд. комплектация 10 или 25 МГц

 Полоса видеофильтра (VBW)

Пределы установки От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность ±6 % (ном.)

 Скорость измерений

(число точек развёртки = 101)

  Опция PC2 Cтанд. компл.
Измерение в режиме местного управления и скорость обновл. изображения на экране 4 мс (250/с), ном. 11мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) 5 мс (200/с), ном. 6мс (167/с), ном.
Поиск максимума с использованием маркера 1,5 мс, ном. 5 мс, ном.
Настройка центр. частоты и передача данных (в диап. ВЧ) 20 мс, ном. 22 мс, ном.
Настройка центр. частоты и передача данных (в микроволн. диапазоне) 47 мс, ном. 49 мс, ном.
Переключ. вида измер./режима 39 мс, ном. 75 мс, ном.

 Погрешность и пределы измерения уровня

Диапазон уровней

Пределы измерения от среднего уровня собственного шума до +23 дБм
Пределы ослабления входного аттенюатора (от 9 кГц до 26,5 ГГц)
Станд. комплектация от 0 до 60 дБ с шагом 10 дБ
Опция FSA от 0 до 60 дБ с шагом 2 дБ

 Электрон. аттенюатор (опция EA3)

Диапазон частот от 9 кГц до 3,6 ГГц
Пределы ослабления
Электронный аттенюатор от 0 до 24 дБ с шагом 1 дБ
Общие пределы ослабления (механический + электронный аттенюаторы) от 0 до 84 дБ с шагом 1 дБ

Максимальный безопасный уровень на входе

Суммарная средняя мощность (с предусилителем или без него) +30 дБм (1 Вт)
Пиковая мощность в импульсе при длит. имп.
Напряжение постоянного тока
Связь по пост. току ±0,2 В
Связь по перем. току ±70 В

 Пределы шкалы экрана

Логарифмическая шкала от 0,1 до 1 дБ/дел с шагом 0,1 дБ
от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки)
Линейная шкала 10 делений масштабной сетки
Единицы шкалы дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV),
дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А

 Частотная характеристика

(входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, σ = номинальное стандартное отклонение)

Полоса частот По спецификации С достов. 95% (≈2σ)
От 9 кГц до 10 МГц ±0,8 дБ ±0,45 дБ
Св. 10 МГц до 3,6 ГГц ±0,6 дБ ±0,3 дБ
Св. 3,5 до 7,0 ГГц ±2,0 дБ
Св. 6,9 до 13,6 ГГц ±2,5 дБ
Св. 13,5 до 22,0 ГГц ±3,0 дБ
Св. 22,0 до 26,5 ГГц ±3,2 дБ
С предусилителем (опции P03, ослабление 0 дБ)
От 100 кГц до 3,6 ГГц   ±0,28 дБ
Погрешность входного ослабления при его переключении
На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. ±0,20 дБ ±0,08 дБ, тип.
От 9 кГц до 3,6 ГГц   ±0,30 дБ (ном.)
Св. 3,5 до 7,0 ГГц   ±0,50 дБ (ном.)
Св. 6,9 до 13,6 ГГц   ±0,70 дБ (ном.)
Св. 13,5 до 26,5 ГГц   ±0,70 дБ (ном.)
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, σ = номинальное стандартное отклонение)
На 50 МГц ±0,40 дБ
На всех частотах ±(0,40 дБ + неравном. АЧХ)
От 9 кГц до 3,6 ГГц ±0,27 дБ (с достоверностью 95%, ≈2σ)
Предусилитель включен (опция P03)
От 100 кГц до 3,6 ГГц ±(0,39 дБ + неравном. АЧХ)

КСВн входа (входное ослабление ≥ 10 дБ)

От 10 МГц до 3,6 ГГц <1,2:1 (ном.)
Св. 3,6 до 7,0 ГГц <1,5:1 (ном.)
Св. 7,0 до 13,6 ГГц <1,6:1 (ном.)
Св. 13,6 до 26,5 ГГц <1,9:1 (ном.)
С предусилителем (опции P03, ослабление 0 дБ)
От 10 МГц до 3,6 ГГц <1,7:1 (ном.)

Погрешность полосы пропускания при её переключении N9000A
(относительно полосы пропускания 30 кГц)
Для полос пропускания:

От 1 Гц до 1,5 МГц ±0,08 дБ
Св. 1,6 до 3 МГц ±0,10 дБ
4, 5, 6 и 8 МГц ±1,0 дБ
Опорный уровень
Пределы установки:
логарифмическая шкала от –170 до + 23 дБм с шагом 0,01 дБ
линейная шкала Те же, что для логарифмической шкалы (от 707 пВ до 3,16 В)
Погрешность установки 0 дБ
Погрешность шкалы экрана при её переключении
Переключение между линейной и логарифмической шкалами 0 дБ
Переключение масштаба логарифмической шкалы (дБ/дел) 0 дБ
Верность воспроизведения закона шкалы
Для уровня на входном смесителе между минус 10 и минус 80 дБм ±0,15 дБ, суммарная

 Детекторы графика

Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения

 Предусилитель

Диапазон частот

Опция P03 от 100 кГц до 3,0 ГГц
Опция P07 от 100 кГц до 7,5 ГГц
Коэффициент усиления
От 100 кГц до 3,6 ГГц +20 дБ (ном.)
От 3,6 до 7,0 ГГц +35 дБ (ном.)
Коэффициент шума
От 100 кГц до 3,6 ГГц 15 дБ (ном.)
От 3,6 до 7,0 ГГц 9 дБ (ном.)

 Гарантированные характеристики динамического диапазона

Полоса частот Суммарная мощность на вх. смесителе
От 20 МГц до 26,5 ГГц +9 дБм (ном.)
С предусилителем (опции P03)
От 50 МГц до 3,6 ГГц –10 дБм (тип.)

 Средний уровень собственного шума (DANL)

(вход нагружен, детектор мгновенного или среднего значения,nип усреднения = лог., входное  ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)

Предусилитель выключен По спецификации Типичные данные
Св. 1 до 10 МГц –147 дБм –149 дБм
Св. 10 МГц до 2,1 ГГц –148 дБм –150 дБм
Св. 2,1 до 3,6 ГГц –147 дБм –148 дБм
Св. 3,6 до 7,0 ГГц –147 дБм –149 дБм
Св. 7,0 до 13,6 ГГц –143 дБм –147 дБм
Св. 13,6 до 17,1 ГГц –137 дБм –142 дБм
Св. 17,1 до 20,0 ГГц –137 дБм –142 дБм
Св. 20,0 до 26,5 ГГц –134 дБм –140 дБм
С предусилителем (опции P03)
Св. 10 МГц до 2,1 ГГц –161 дБм –163 дБм
Св. 2,1 до 3,6 ГГц –160 дБм –160 дБм
Побочные составляющие
Собственные комбинационные составляющие
(вход нагружен, входное ослабление 0 дБ)
От 200 кГц до 8,4 ГГц (свип.) –100 дБ
Нулевой обзор, или БПФ, или другие частоты –100 дБ (ном.)
Побочные составляющие, связанные с местным гетеродином (отстройка от несущей > 600 МГц)
От 10 МГц до 3,6 ГГц –90 дБн, тип.
Зеркальные составляющие
От 10 МГц до 3,6 ГГц –80 дБн (–103 дБн, тип.)
Св. 3,6 до 13,6 ГГц –75 дБн (–87 дБн, тип.)
Св. 13,6 до 17,1 ГГц –71 дБн (–85 дБн, тип.)
Св. 17,1 до 22 ГГц –68 дБн (–82 дБн, тип.)
Св. 22 до 26,5 ГГц –66 дБн (–78 дБн, тип.)
Другие побочные составляющие
первого порядка отстройке от несущей ≥ 10 МГц –68 дБн
более высоких порядков отстройке от несущей ≥ 10 МГц –80 дБн

 Гармонические искажения по второй гармонике (SHI)

Полоса частот Уровень на смесителе Точка перечечения
От 10 МГц до 1,8 ГГц –15 дБм +45 дБм
Св. 1,8 до 7,0 ГГц –15 дБм +65 дБм
Св. 7,0 до 11,0 ГГц –15 дБм +55 дБм
Св. 11,0 до 13,25 ГГц –15 дБм +50 дБм

 Интермодуляционные искажения третьего порядка (TOI)

(два тона по минус 30 дБм на вх. смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, температура от 20 до 30 °С; полоса предфильтра ПЧ - см. руководство по техническим характеристикам (Specifications Guide))

Полоса частот Искажения Точка пересечения TOI Точка значения TOI
От 10 до 400 МГц –80 дБн +10 дБм +14 дБм
Св. 400 МГц до 1,7 ГГц –82 дБн +11 дБм +15 дБм
Св. 1,7 до 3,6 ГГц –86 дБн +13 дБм +17 дБм
Св. 3,6 до 5,1 ГГц –82 дБн +11 дБм +17 дБм
Св. 5,1 до 7,0 ГГц –86 дБн +13 дБм +17 дБм
Св. 7,0 до 13,6 ГГц –82 дБн +11 дБм +15 дБм
Св. 13,6 до 26,5 ГГц –78 дБн +9 дБм +14 дБм

Предусилитель включен (опции P03)
(Два тона по –45 дБм на вх. предусилителя)

Св. 30 МГц до 3,6 ГГц       0 дБм (ном.)

 Фазовый шум

Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц)

Отстройка Данные спецификации Типичные данные
100 Гц –84 дБн/Гц –88 дБн/Гц
1 кГц   –98 дБн/Гц(ном.)
10 кГц –99 дБн/Гц –103 дБн/Гц
100 кГц –112 дБн/Гц –114 дБн/Гц
1 MГц –132 дБн/Гц –135 дБн/Гц
10 MГц   –143 дБн/Гц (ном.)

 Гарантированные характеристики набора измерений мощности

Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ):                              ±0,94 дБ (± 0,30 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты        ±(полоса обзора/1000), ном.
Мощность в соседнем канале (ACP)
Погрешность измерения относительной мощности (ACLR) для W-CDMA (при определённых уровнях на смесителе и пределах ACLR)

  Соседний канал Другие каналы
Мобильные станции ±0,22 дБ ±0,34 дБ
Базовые станции ±1,07 дБ ±1,00 дБ
Динамический диапазон (тип.)
Без коррекции шума –68 дБ –74 дБ
С коррекцией шума –73 дБ –76 дБ
Число пар измеряемых отстроенных каналов от 1 до 6
Скорость измерения ACP (быстрый метод)
Время получения и передачи данных измерения: 14 мс, ном. (σ = 0,2 дБ)
Число измеряемых несущих До 12

 Статистика распределения мощности - интегральная функция распределения CCDF

Разр. способность гистограммы       0,01 дБ

 Мощность пакета

Методы: мощность выше установленного порога, мощность в пределах ширины пакета
Результаты: выходная мощность одиночного пакета, средняя выходная мощность, максимальная выходная мощность одиночного пакета, минимальная мощность внутри пакета, ширина пакета

 Побочные излучения

W-CDMA (от 1 до 3,6 ГГц)
Таблица побочных сигналов; поиск в полосах

Динамический диапазон       93,1 дБ (98,4 дБ тип.)
Абсол. чувствительность     –79,4 дБм (минус 85,4 дБм тип.)

 Спектральная маска излучения (SEM)

cdma2000 (смещение 750 кГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 74,0 дБ (81,0 дБ тип.)
Абсолютная чувствительность                                              –94,7 дБм (–100,7 дБм тип.)
Относительная погрешность                                                  ±0,11 дБ
3GPP W-CDMA (смещение 2,515 МГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 76,5 дБ (83,9 дБ тип.)
Абсолютная чувствительность                                              –94,7 дБм (–100,7 дБм тип.)
Относительная погрешность                                                   ±0,12 дБ

 Общие характеристики

Интервал температур

Рабочие условия От 5 до 50 °С
Предельные условия (хранение) От –40 до + 65 °С

 Электромагнитная совместимость

Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001

Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).

 Электробезопасность

Соответствует European Low Voltage Directive 73 / 23 / EEC,
скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1

 Уровень звука

Акустический шум LpA< 70 дБ
Позиция оператора нормальная по ISO 7779

 Воздействие окружающей среды

Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.

 Требования к электропитанию

Напряжение и частота сети питания (ном.)
100/120 В, 50/60/400 Гц
220/240 В, 50/60 Гц

 Потребляемая мощность

Рабочий режим (On) 390 Вт (с опциями)
Дежурный режим (Standly) 20 Вт

 Дисплей

Разрешение 1024 х 768, XGA
Размер 213 мм (8,4 дюйма) по диагонали

 Запоминание данных

Внутренний накопитель 40 Гбайт (ном.)
Съёмный НЖМД (опция PC2) 160 Гбайт
Съёмный твёрдотельный накопитель (опции PC2 и SSD) 32 Гбайт

 Масса (без опций)

Без упаковки 16 кг (35 фунтов), ном.
В упаковке 28 кг (62 фунта), ном.

 Габаритные размеры

Высота 177 мм (7,0 дюймов)
Ширина 426 мм (16,8 дюйма)
Глубина 368 мм (14,5 дюйма)

 Гарантийные обязательства

Гарантийный срок для анализатора сигналов СXA - один год

 Периодичность калибровки

Рекомендуемый межкалибровочный интервал - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.

 Входы и выходы

Передняя панель

ВЧ вход
Соединитель тип N, розетка, 50 Ом, ном.
Питание пробника
Напряжение/ток +15 В ±7% при макс. токе 150 мА, ном.
–12,6 В ±10 % при макс. токе 150 мА, ном.
Порты USB 2.0
Ведущие (2 порта)

Стандарт совместим с USB 2.0
Соединитель USB Type-A (розетка)
Выходной ток 0,5 А, ном.

Задняя панель

Выход 10 МГц
Соединитель BNC, розетка, 50 Ом, ном.
Уровень сигнала не менее 0 дБм, ном.
Частота сигнала 10 МГц ± (10 МГц х погр. опорной частоты)
Вход внешнего опорного сигнала
Соединитель BNC, розетка, 50 Ом, ном.
Уровень вх. сигнала от –5 до + 10 дБм, ном.
Частота вх. сигнала От 1 до 50 МГц, ном.
Полоса захвата частоты ±5 х 10-6 от частоты внеш. опорного сигнала
Вход запуска 1
Соединитель BNC, розетка
Импеданс более 10 кОм, ном.
Уровень запуска от –5 до + 5 В
Выход запуска 1
Соединитель BNC, розетка
Импеданс 50 Ом, ном.
Уровень 5 В ТТЛ, ном.
Синхросигнал (резервируется на будущее)
Соединитель BNC, розетка
Выход для внешнего монитора
Соединитель VGA совместимый, 15-конт. мини D-SUB
Формат XGA (частота кадров 60 Гц, построчная развёртка) Analog RGB
Разрешение 1024 х 768
Возбуждение источника шума +28 В (импульсный)
Соединитель BNC, розетка
Источник шума серии SNS подключение к источникам шума серии SNS
Цифровая шина (резервируется на будущее)
Соединитель MDR-80
Аналоговый выход
Соединитель BNC, розетка
Порты USB 2.0
Ведущие (4 порта)
Стандарт совместим с USB 2.0
Соединитель USB Type-A (розетка)
Выходной ток 0,5 А, ном.
Ведомый (1 порт)
Стандарт совместим с USB 2.0
Соединитель USB Type-B (розетка)
Выходной ток 0,5 А, ном.
Интерфейс GPIB
Соединитель шинный соединитель IEEE-488
Интерфейсные функции SH1, AH1, T6, SR1, RL1, PP0, DC1, C1, C2, C3, C28, DT1, L4, C0
Интерфейс LAN TCP/IP
Физическая среда 100Base-T
Соединитель RJ45 Ethertwist

 Опции

P03 Предусилитель, от 100 кГц до 3 ГГц
P07 Предусилитель, от 100 кГц до 7,5 ГГц
PFR Прецизионный опорный генератор 10 МГц
FSA Точный ступенчатый аттенюатор
EA3 Электронный аттенюатор до 3,6 ГГц
B40 Полоса анализа 40 МГц
EDP Набор расширенных функций отображения
EMC Базовые функции для проведения предварительных квалификационных измерений
ESC Управление внешним источником
SSD Дополнительный съёмный твёрдотельный накопитель
PRC Портативная конфигурация
KYB Клавиатура
KB2 Клавиатура 65-клавишная
BAG Сумка для принадлежностей
EFM USB флэш-накопитель, 1 Гбайт
DVR USB-совместимый привод DVD-ROM/CD-R/RW
MLP Переход от 50 на 75 Ом с минимальными потерями
1CP Комплект для монтажа в стойку и комплект ручек
1CM Комплект для монтажа в стойку
1CN Комплект передних ручек
1CR Комплект направляющих для стойки
HTC Жёсткий футляр для транспортирования
MPB Обход микроволнового преселектора
DP2 Цифровой процессор с памятью сбора данных 2 Гбайт
PC2 Двухядерный процессор, съёмный НЖМД
CR3 Соединитель на задней панели, второй выход ПЧ
CRP Соединитель на задней панели, программир. выход ПЧ
YAS Соединитель на задней панели, выход оси Y





Запросить цену в 1 клик
Комментарии
