Описание

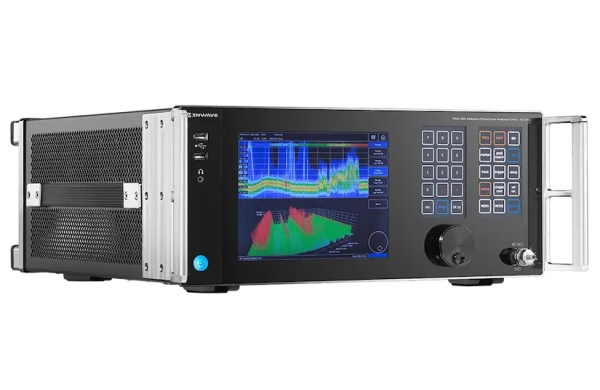

Анализаторы серии MWA-400 оснащены графическим сенсорным дисплеем диагональю 8 дюймов для удобного управления и визуализации результатов. 800 МГц полоса анализа спектра реального времени, записи, демодуляции. 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения. Фазовый шум: -137 дБн/Гц на отстройке 10 кГц от несущей1 ГГц. Частота дискретизации 4 ГГц, разрядность АЦП 12 бит. 4 ГБ объем встроенной памяти выборок для записи на скорости 4 Гвыб/с. Полоса разрешения (RBW) 0.1 Гц. Опциональный второй синхронный канал с диапазоном частот 8 кГц – 1.5 ГГц. Сенсорная контекстная клавиатура. Опция по измерению фазовых шумов. Опция фильтров ЭМИ. Опция по анализу сигналов со всеми априорно неизвестными параметрами. Опция «доступ пользователя к программированию ПЛИС»(Virtex Ultrascale)
Ключевые особенности
- Диапазон рабочих частот 8 кГц-8 | 20 | 40 ГГц (опции)
- Полоса анализа реального времени 800 МГц (опция)
- Чувствительность при 25 ° -155 дБм/Гц
- Фазовый шум 137 дБн/Гц
- Скорость сканирования 20 ГГц/с
Область применения
Разработка, производство радиоэлектронного оборудования. Измерения ЭМС. Стационарный радиоконтроль.
Технические характеристики
| Диапазон рабочих частот | 8 кГц-8 | 20 | 40 ГГц (опции) |
| Чувствительность при 25°C, 1 ГГц | -155 дБм/Гц |
| Избирательность | 90 дБ |
| Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе | -20 дБм |
| Диапазон ослаблений входного аттенюатора | 0 … 31.5 дБ, шаг 0.5 |
| Уровень фазовых шумов на отстройке 10 кГц от несущей | -137 (-130) дБн/Гц несущая 1 ГГц |
| Скорость сканирования при спектральном разрешении 250 кГц | 20 ГГц/с |
| Максимальная полоса анализа спектра реального времени при спектральном разрешении 250 кГц | 800 МГц |
| Максимальная полоса записи | 800 МГц |
| Минимальная полоса разрешения | 0.1 Гц |
| Объем внутренней памяти выборок | 4 ГБ (2 млрд. отсч.) |
| Интерфейсы вывода данных | 100 Гбит/с Ethernet (QSFP28) 1 Гбит/с Ethernet (RJ-45) |
| Формат вывода данных | временная выборка (I/Q, вещественная), вещественный спектр (дБм), временная выборка демодулированного сигнала |
Опции
- MWA-OCXO Термостатированный опорный генератор (OCXO)
- MWA-RB Рубидиевый опорный генератор
- MWA-RB-ENH Улучшенный рубидиевый опорный генератор
- MWA-ULPN Ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWA-DDR DDR-память объемом 4 ГБ (2 млрд. отсч.)
- MWA-RC Удаленное управление
- MWA-PN Анализ фазовых шумов
- MWA-EMI Набор фильтров ЭМИ
- MWA-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWА-100G Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
- MWA-2CH Второй синхронный канал с диапазоном частот 8 кГц .. 1.5 ГГц
- MWA-UPR Доступ пользователя к программированию ПЛИС
- MWA-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWA-RT Анализ спектра в реальном времени
- MWA-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
