Описание

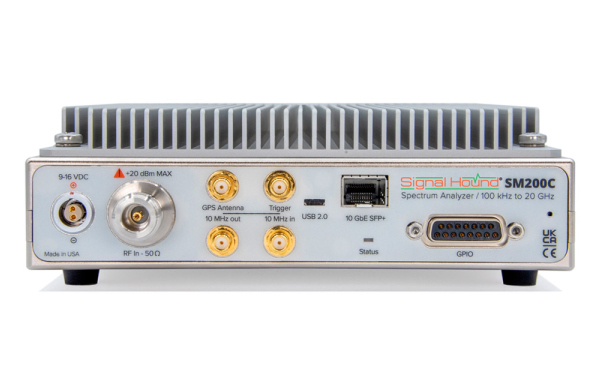

SM200C — это высокопроизводительный анализатор спектра иизмерительный приёмник с портом 10 Gigabit Ethernet SFP+, который позволяет SM200C обмениваться данными с ПК на больших расстояниях с помощью оптоволоконного кабеля.
Разработан для удаленного точного анализа радиочастотных данных при минимальных затратах.
Мгновенная полоса пропускания I/Q 160 МГц, потоковая передача через 10GbE
Порт SFP+ для быстрой связи на большие расстояния с ПК по оптическому кабелю
Управление устройством и передача данных происходит через соединение SFP+, а не через USB
Развертка со скоростью 1 ТГц/с при полосе разрешения 30 кГц
110 дБ динамического диапазона
Сверхнизкий фазовый шум
Переключение антенн порта GPIO
Важно отметить, что SM200C включает в себя все необходимое программное обеспечение для работы.
Программное обеспечение Spike обеспечивает элементы управления устройством, отображение сигнала и инструменты экспорта данных.
Spike предлагает различные режимы анализа и предоставляет специальные инструменты. для предварительного тестирования на соответствие требованиям ЭМС, поиска помех и цифровой демодуляции, среди прочего.
Технические характеристики
| Частотный диапазон | 100 кГц-20 ГГц |
| Полоса пропускания (RBW) | 0,1 Гц...10 МГц |
| Уровень собственных шумов | -160...-149 дБм |
| Фазовый шум | -132 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц |
| Максимальный измеряемый уровень | +10 дБм |
| Скорость свипирования | 1 ТГц/c |
| Особенности | USB-анализатор спектра реального времени (полоса частот анализа от 5 кГц до 160 МГц). Полоса частот анализа сигналов с векторной модуляцией от 5 кГц до 40 МГц. |
| Интерфейс | 10GbE SFP+ |
| Опорный генератор | ±1×10-8, при синхронизации от ГНСС ±5×10-9 |
