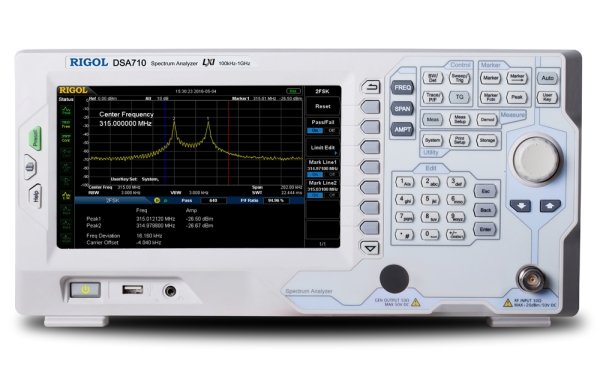

Анализатор спектра Rigol DSA710

Артикул: 1-351492

  • Протокол PictBridge
  • Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
  • Потребляемая мощность 35 Вт, типично;
  • Габаритные размеры 361,6 x 178,8 х 128 мм
  • Масса 4,25 кг
  • Рабочая температура 0 ºC …50 ºC


Анализатор спектра Rigol DSA700 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA700 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов

Технические характеристики



ХарактеристикиПараметрыЗначения
ЧАСТОТА Частотный диапазон 100 кГц…1 ГГц
Разрешение 1 Гц
Начальная калибровочная точность  <± 1х10-6
Температурная стабильность источника опорной частоты <± 2х10-6
Изменение погрешности источника опорной частоты <± 2х10-6/год
Погрешность измерения частоты Разрешение маркера:
полоса обзора / (кол.точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты  Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора Нулевая, 100 Гц…1 ГГц
Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов



ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ )

100 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60дБ/3 дБ)
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор30 дБ)  50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц

без предусилителя:
100 кГц…1 МГц:
1 МГц…1 ГГц:

с предусилителем:
100 кГц…1 МГц:
1 МГц…1 ГГц:

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
< 0,7 дБ

с предусилителем:
< 1,0 дБ

Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0.4 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)

<1,5 дБ

Гармонические искажения 2-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)
SHI : +40 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)
TOI: +10 дБм (центральная частота>30 МГц)
Проникновение центральной частоты
Побочные сигналы

Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ)

Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)
<0,1 дБ
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI)
Операции над графиками очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА Диапазон 10 мс… 1000 с (нулевой обзор)
20 мкс ….1000 с (100 Гц ≤ полоса обзора ≤ 1 ГГц)
ПРЕДУСИЛИТЕЛЬ  Усиление 100 кГц…1 ГГц 20 дБ (штатно)
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА
(опция SSC-DSA)
Диапазон измерения  202 кГц
Скорость измерения  650 спектр/с
ВХОДЫ/ВЫХОДЫ ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход/выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм

Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные

USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)

GPIB опция, через соединитель USB-GPIB

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Сохранение в память  USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
Напряжение питания

Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,25 кг

Рабочая температура 0 ºC …50 ºC
Относит.влажность

≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)
  • непрерывный захват сигнала (опция SSC-DSA)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • адаптер USB-GPIB
  • комплект аксессуаров DSA Utility Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект аттенюаторов RF Attenuator Kit
  • высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
  • комплект для измерения RF CATV Kit
  • опция расширенных измерений DSA800-AMK
  • опция для ЭМИ измерений DSA800-EMI
  • опция непрерывного захвата сигнала SSC-DSA
  • комплект для монтажа в стойку DSA800-RMSA
  • зонд ближнего поля RF2 или NFP-3
  • мягкая сумка BAG-G1
  • программное обеспечение Ultra Spectrum
  • программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
