Анализатор спектра RIGOL DSA832E

Производитель
RIGOL
Цена (с НДС):   252 692  Рублей
Арт. 1355739
Печать
Уже в корзине Array шт Купить

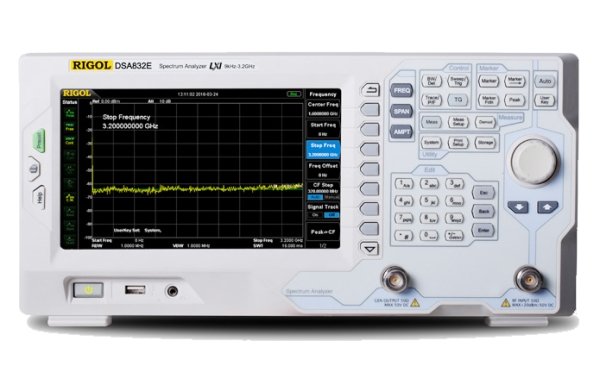

Анализатор спектра Rigol DSA832E - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832E имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832E для измерения S-параметров.

Технические характеристики



Характеристики

Параметры

Значения

ЧАСТОТА

Частотный диапазон

9 кГц…3,2 ГГц

Разрешение

1 Гц

Начальная калибровочная точность

<± 1х10-6

Температурная стабильность источника опорной частоты

<± 1х10-6

Изменение погрешности источника опорной частоты

<± 2х10-6/год

Погрешность измерения частоты

Разрешение маркера:
полоса обзора / (кол.точек развертки-1)

Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Нулевая, 100 Гц…3,2 ГГц

Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов



ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания ПЧ (-3 дБ )

10 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60дБ/3 дБ)



Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня

Уровень собственных шумов … +20 дБм

Максимальный уровень на входе (аттенюатор 30 дБ)

50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.

без предусилителя:

9 кГц...100 кГц: 100 кГц…5 МГц: 5МГц…3.2 ГГц:

с предусилителем (опция PA-DSA832):
100 кГц…1 МГц: 1 МГц…5 МГц: 5 МГц…3.2 ГГц:

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя: < 0,7 дБ

с предусилителем: < 1,0 дБ

Аттенюатор

Предел ослабления: 0…30 дБ, с шагом 1 дБ

Погрешность переключения  (центральная частота=50 МГц, относит. 10 дБ):
< 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)

< 0,3 дБ

Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<1,0 дБ

Гармонические искажения 2-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)

SHI : +40 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)

TOI: +7 дБм

Проникновение центральной частоты
Побочные сигналы



Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ)



Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601

Количество графиков

3 + основной

Тип детектора

Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)

Операции над графиками

очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

РАЗВЕРТКА

Диапазон

1 мс… 3200 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный

ПРЕДУСИЛИТЕЛЬ
(опция PA-DSA832)

Усиление (100 кГц...3,2 ГГц)

17 дБ (номинальное)

ВХОДЫ/ВЫХОДЫ

ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход/выход опорного генератора

Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм

Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм , +8 дБм типично

Вход внешнего запуска

Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)

Интерфейсы коммуникационные

USB Host 2.0
USB Device 2.0
LAN (LXI core 2011)

GPIB опция, через адаптер USB-GPIB

Запуск

Источник запуска

свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ

Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Сохранение в память

USB флэш устройство (не идет в комплекте)
Встроенный флэш диск

Напряжение питания

Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц

Потребляемая мощность

35 Вт, типично;
50 Вт, масимально

Габаритные размеры

361,6 x 178,8 х 128 мм

Масса

4,55 кг

Рабочая температура

0 ºC …50 ºC

Относит.влажность

≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)











Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)

Стандартная комплектация

  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • адаптер USB-GPIB
  • комплект аксессуаров DSA Utility Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект аттенюаторов RF Attenuator Kit
  • высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
  • комплект для измерения RF CATV Kit
  • опция расширенных измерений DSA800-AMK
  • опция для ЭМИ измерений DSA800-EMI
  • опция встроенного предусилителяA-DSA832
  • комплект для монтажа в стойку DSA800-RMSA
  • зонд ближнего поля RF2 или NFP-3
  • мягкая сумка BAG-G1
  • программное обеспечение Ultra Spectrum
  • программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
