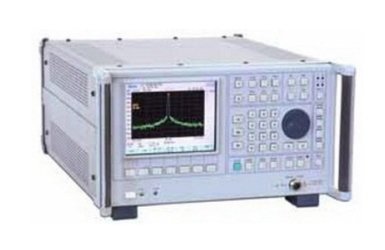

Предназначен для измерения параметров спектра периодических сигналов: частот и разности частот, уровней и отношений уровней спек-тральных компонент.
Используется для контроля паразитных электромагнитных излучений и ЭМС радиоэлектронных средств; радио- и радиотехнического контроля средств связи; при проектировании, производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры; для поверки, аттестации и сертификации средств измерений.
- Высокие точность измерения и динамический диапазон
- Цифровые фильтрация, детектирование, БПФ
- Полностью синтезированная перестройка частоты с минимальным шагом 0,1 Гц
- Полосы пропускания анализирующих фильтров от 1 Гц до 8 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот: 10 Гц…3 ГГц
Погрешность измерения частоты: ±(1·10–7х F + 0,1 Гц)
Полосы обзора: 0; 10 Гц–3 ГГц
Полосы пропускания: по уровню минус 3 дБ 1 Гц–8 МГц; по уровню минус 6 дБ (требования CISPR) 200 Гц, 9 кГц, 120 кГц
Уровень шумов вблизи несущей при отстройке 10 кГц: минус 95 дБ/Гц
Максимальный измеряемый уровень: 20 дБм
Уровень собственных шумов: минус (160–156) дБм/Гц
Погрешность измерения уровня: ±1 дБ
Погрешность измерения отношения уровней: ±(0,3–0,5) дБ
Комбинационные и интермодуляционные искажения: минус 70–85 дБ
Экранировка: 60 дБ
Амплитудные шкалы: линейная, квадратичная, логарифмическая 0,1–20 дБ/дел
Детекторы среднего, пикового, квазипикового значения
Измерения параметров спектра с помощью маркеров
Индикатор цветной ЖК с диагональю 16,5 см
Одновременная индикация до 4 различных спектрограмм
Режимы индикации: спектральный, водопадный, объемный
Запись, хранение и вызов до 9999 режимов работы и спектрограмм
Возможность работы с внешними программами пользователя
Документирование результатов измерений АМ, ЧМ демодуляция с прослушиванием в головных телефонах
Интерфейсы: КОП; RS 232; USB
Масса(кг): 14
Габариты(мм): 200х360х420 мм
