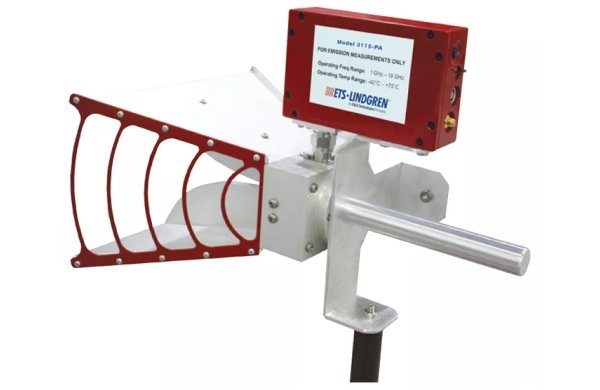

Антенна EMCO-3115-PA с предусилителем
Антенна 3115-PA – волноводная двухгребневая рупорная антенна
с предусилителем производства ETS-Lindgren.
Основные характеристики 3115-PA
• Диапазон частот антенны от 1 ГГц до 18 ГГц
• Имеется предусилитель, предназначенный для повышенной чувствительности
• Антенна разработана для стандарта MIL-STD 461
• Калибровка антенны и предусилителя как одно целое устройство
• Установка антенны подвижная
• Характеризуется сверхнизким показателем антенного коэффициента
Описание антенны 3115-PA
Современная модель двухгребневой рупорной антенны 3115-PA представляет собой антенну EMCO-3115 с установленной на ней предусилителем.
Антенна EMCO-3115-PA калибруется в аккредитованной лаборатории ETS-Lindgren как одно единое устройство.
Все несоответствия, которые возможны между предусилителем и антенной, учтены в параметре AF – коэффициенте антенны.
ETS-Lindgren разрабатывает и производит и другие антенны с усилителем: 3116C-PA, 3117-PA, 3142E-PA.
Диапазон частот 3115-PA
Диапазон частот, который охватывает антенна 3115-PA, составляет 1 ГГц – 18 ГГц.
Такой диапазон делает антенну 3115-PA функциональной приемной антенной с отличными характеристиками для измерения излучения свыше 1 ГГц.
Предусилитель для антенны 3115
Предусилитель антенны 3115-PA рассчитан на диапазон 1-18 ГГц и имеет средний коэффициент усиления.
Неравномерность усиления составляет + 2,5 дБ на всем диапазоне частот.
Коэффициент шума максимально составляет 4 дБ, а его средний коэффициент равен 3 дБ.
Выходная мощность усилителя 3115 составляет в точке 1 дБ минимум +17 дБ.
Характеристиками на входе и выходе предусилителя антенны 3115-PA считаются КСВН (входной и выходной), который составляет не > 2:1.
Низкий коэффициент антенны
Низкий коэффициент 3115-PA, который составляет < 0 дБ на всем диапазоне, достигается за счет проведения калибровки антенны с предусилителем, как единого устройства.
Подвижная установка антенны
Антенна имеет подвижную установку и может фиксироваться стандартными креплениями (с резьбой ¼"-20), так и «stinger» креплениями.
Калибровка 3115-PA
Калибровка 3115-PA как единого устройства сводит к минимуму показатели неопределенности.
MIL-STD-461
Антенна EMCO-3115-PA идентична EMCO-3115 и разработана также для MIL-STD 461.
Конфигурация EMCO 3115-PA
Стандартная конфигурация
• Антенна с предусилителем
• Источник питания постоянного и переменного тока для предусилителя
• Классическое крепление (резьба ¼"-20)
• Заднее крепление «stinger»
• Калибровка индивидуальная всего устройства в целом на 1м/SAE ARP 958
• Описание
Опции
• Штатив 4-TR ETS-Lindgren
• Штатив 7-TR ETS-Lindgren
Характеристики антенны 3115-PA
Электрические характеристики
• Частота макс.: 18 ГГц
• Частота мин.: 1 ГГц
• КСВН: только Rx
• Сопротивление номинал.: 50 Ом
• Тип разъема: «мама» SMA
• Поляризация антенны: линейная
• Диаграмма антенны: направленная
Физические характеристики
• Длина/ширина/высота – 36,1см/24,2см/24,8см
• Масса антенны – 2,5 кг
