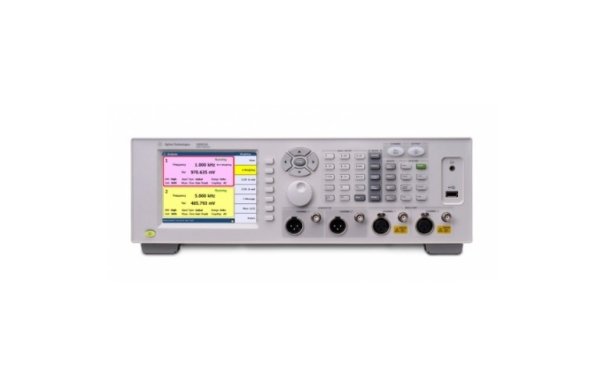

Аудиоанализатор Agilent Technologies U8903A-114

Артикул: 1-7160

2-канальный аудиоанализатор с цифровым аудиоинтерфейсом AES3/SPDIF

• Возможность комплектации прибора опциями цифровых аудиоинтерфейсов, включающих либо один из стандартных интерфейсов AES3/SPDIF или DSI, либо оба одновременно
• Возможность тестирования множества используемых в настоящее время компонентов и приложений с диапазоном входных логических уровней от 1,2 до 3,3 В (DSI)
• Исследование широкого круга приложений с использованием нескольких форматов DSI: I2S, Left Justified, Right Justified и DSP
• Одноклавишный доступ к четырём основным режимам работы: анализатор, генератор, графический режим, режим свипирования
• Измерения на постоянном токе и на частотах от 10 Гц до 100 кГц
• Измерение отношения сигнал/шум, SINAD, IMD, DFD, отношения THD+ N, уровня THD + N, перекрестных искажений и многое другое
• Применение весовых функций, стандартных фильтров и фильтров, определяемых пользователем
• Возможность подачи на испытуемое устройство стандартных сигналов и сигналов произвольной формы высокого качества
• Просмотр результатов измерения в числовом и графическом представлении
• Подключение к ПК через интерфейсы GPIB, LAN/LXI C и USB
• Встроенный режим совместимости с HP 8903B на уровне кода не требует переписывать программы на языке SCPI

Аудиоанализатор U8903A компании Agilent представляет одноблочное техническое решение с расширяемыми функциональными возможностями, универсальными измерительными функциями, обеспечивающее различные тестовые сигналы и обладающее мощными возможностями анализа сигналов. С интерфейсной платой, которая включает цифровые аудиоинтерфейсы S/PDIF/AES3 и/или Digital Serial Interface, U8903A может использоваться также для измерения и количественной оценки параметров цифровых и аналоговых схем в таких приложениях, как разработка аналоговых и цифровых ИС и модулей, аудиоустройств беспроводной связи и бытовой электроники.
Аудиоанализатор сочетает функциональные возможности измерителя искажений, измерителя отношение сигнала к сумме шума и искажений (SINAD), частотомера, вольтметра постоянного и переменного тока, анализатора спектра на основе БПФ и источника звуковых сигналов с низким уровнем искажений. При работе в автономном режиме или в составе испытательной системы точность и универсальность анализатора помогают создать различные уровни звукового сигнала в конечном изделии.

 Измерение и анализ основных параметров звукового сигнала

С помощью анализатора U8903A можно измерить спектр звукового сигнала в диапазоне частот от 10 до 100 кГц и выполнить измерения на постоянном токе встроенными средствами. Два входных канала позволяют выполнить измерения стереозвука, частотной характеристики, испытания беспроводных звуковых систем и компонентов.
Легко определить такие параметры, как отношение сигнал/шум (SNR), отношение сигнала к сумме шума и искажений (SINAD), интермодуляционные искажения (IMD), искажение разностной частоты (DFD), полный коэффициент гармоник и шума – отношение (THD + N ratio) и уровень (THD + N level), перекрёстные искажения и многое другое. Дополнительно имеются возможности измерения напряжений переменного и постоянного тока, частоты, частотного спектра, анализ спектра на основе БПФ.
Для всех измерений можно использовать весовые функции, фильтры нижних и верхних частот, стандартные фильтры. С помощью MATLAB и других прикладных программ можно создать собственные фильтры и загрузить их в анализатор через USB порт. Одновременно можно использовать один, два или три фильтра, либо одну, две или три весовых функции.

 Генерация высококачественных тестовых сигналов

Встроенный двухканальный генератор сигналов позволяет создавать стимулы для испытуемого устройства с различными формами высококачественных сигналов: синусоидального (с уровнем шумового порога минус 105 дБ), меандра, прямоугольного импульса, шумового сигнала (с гауссовой или прямоугольной функцией распределения), двухтонального и многотонального (до 64 тонов). Для моделирования сложных и реалистичных сигналов можно создавать сигналы произвольных форм с длиной записи до 32768 точек и частотой дискретизации 312,5 кГц. Пределы установки выходного напряжения – от 0 до 8 В СКЗ с погрешностью 1 %. Выходной импеданс на соединителях несимметричного сигнала 50 или 600 Ом, по выбору.

 Технические характеристики

 Аналоговый генератор

Соединители
• Дифференциальный выход: XLR, выходной импеданс: 100 или 600 Ом
• Несимметричный выход: BNC, выходной импеданс: 50 или 600 Ом
Синусоидальный сигнал
• Диапазон частот: от 5 Гц до 80 кГц, погрешность: 5 х 10:6 (0,0005%)
• Пределы напряжения (дифференциальный выход): от 0 до 16 В СКЗ
• Пределы напряжения (несимметричный выход): от 0 до 8 В СКЗ
• Погрешность напряжения: ±1%
• Неравномерность напряжения: ± 0,01 дБ от 20 Гц до 20 кГц
• Суммарный коэффициент гармоник и шума (THD + N) на частоте 1 кГц,
1 В СКЗ: ≤ –95 дБ, от 20 Гц до 20 кГц
Включает двухтональный и многотональный (до 60 тонов) сигналы, возможности измерения интермодуляционных искажений (IMD), искажений разностной частоты (DFD), генерацию сигналов произвольной формы и шумового (с гауссовой или прямоугольной функцией распределения PDF).

 Анализатор

Соединители
• Дифференциальный сигнал: XLR, входной импеданс: 200 кОм
• Несимметричный сигнал: BNC, входной импеданс: 100 кОм
Детектор
• Детекторы уровня: среднеквадратический, квазипиковый, размаха
Частотные параметры
• Диапазон частот: постоянный ток/от 10 Гц до 100 кГц
• Погрешность частоты: 5 х 10:6 (0,0005 %)
Параметры напряжения
• Пределы измерения напряжения переменного тока: от менее 1 мкВ до 140 В СКЗ
• Погрешность измерения напряжения переменного тока (от 20 Гц до 20 кГц): ±1 %
• Пределы измерения напряжения постоянного тока: от 0 до ±200 В
• Погрешность измерения напряжения постоянного тока: ±1 %
• Неравномерность АЧХ: ±0,01 дБ от 20 Гц до 20 кГц
THD + N/SINAD
• Основной диапазон частот: от 10 Гц до 100 кГц
• THD + N на частоте 1 кГц при 1 В СКЗ: ≤ –101 дБ, от 20 Гц до 20 кГц
Другие измерения
• Коэфф. ослабления синфазного сигнала (CMRR), перекрёстные искажения, фаза, отношение сигнал/шум (SNR), возможности свипирования

 Фильтры

Стандартные фильтры
• Фильтры нижних частот: 15, 20, 30 кГц
• Фильтры верхних частот: 22, 100, 400 Гц
Весовые фильтры
• Характеристика А, псофометрическая характеристика (C-Message), характеристики MKKP-1K, MKKP-2K, MKKTT
Фильтры, определяемые пользователем
• Используя программные средства, пользователь может определить свои собственные виды фильтров и загрузить их в анализатор через порты USB, GPIB или LAN

 Анализатор на основе БПФ

• Диапазон частот: от 0 до 100 кГц, объём выборки БПФ: до 32768 точек
• Весовые функции: прямоугольная, Ханна, Блэкмана-Харриса, Райфа-Винсента 1 и 3, Хэмминга, с равномерной вершиной (Flattop)

 Опции цифровых аудиоинтерфейсов

• Испытание ИС цифровых аудиоустройств со стандартными интерфейсами AES3/SPDIF или DSI
• Испытание цифровых аудиоустройств, использующих следующие форматы DSI: I2S, Left Justified, Right Justified и DSP

 В стандартный комплект поставки входят: кабели USB и LAN, сетевой шнур, краткое руководство по вводу в эксплуатацию (Quick Start Guide), компакт-диск Product reference, содержащий руководство по эксплуатации (User Guide), USB флэш-накопитель 1 Гбайт, сертификат калибровки

 Опции

101 Кабель BNC (вилка) - BNC (вилка); 1,2 м
102 Кабель BNC (вилка) - RCA (вилка); 2 м
103 Кабель XLR (вилка) - XLR (розетка); 2 м
908 Комплект для монтажа в стойку (3U)
105 Кабель цифрового последовательного интерфейса
