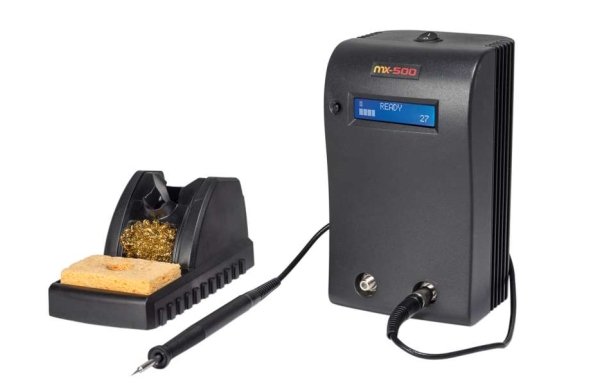

Блок METCAL MX-500S

Артикул: 2-360675

  • Электропитание 90-240В, 70Вт
  • Выходная мощность 5-40Вт - автоматическое регулирование
  • Рабочая частота 13.56 МГц
  • Сопротивление земля-жало < 2 Ом


Арт.: MX-500s

  • Один из самых легких, миниатюрных и эргономичных паяльников: масса 25г, диаметр картриджа-наконечника 5мм
  • Наивысшая теплоотдача инструмента, эквивалентная 100-ваттному паяльнику с керамическим нагревателем
  • Невесомый наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты
  • Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта
  • Самовключение инструмента при снятии его с подставки и выход на рабочую температуру за 1-2 сек.
  • Два канала для подключения паяльника и термопинцета
  • Огромный выбор картриджей-наконечников для монтажа и ремонта
  • Индикатор мгновенной мощности помогает правильно выбрать картридж-наконенчник по точке Кюри
  • Полная электромагнитная и электростатическая защита

Комплектация:

  • MX-500 двухканальная индукционная паяльная система с паяльником RM3E.
  • Одновременно работает только один канал.
  • Картриджи-наконечники поставляются отдельно
  • Картриджи серии STTC, SMTC

Для возможности наиболее широкого применения MX-5200 в системе предусмотрен второй канал для подключения термопинцета. Особенностью этого инструмента являются регуляторы взаимного положения наконечников. Он позволяет свести кончики самых тонких наконечников в одну точку и работать с самыми мелкими компонентами. Индукционный термопинцет незаменим для пайки керамических конденсаторов. В отличие от классических инструментов, он безопасен для керамической подложки компонента, поскольку не накапливает тепла и не дает «термоудара» при касании контактов.

  Как для паяльника, так и для термопинцета выпускается огромное количество наконечников для демонтажа компонентов, поэтому система MX-5000 получила широкое распространение не только в производстве, но и в сфере ремонта электроники.

   Cамовключение инструмента при снятии его с подставки и выход на рабочую температуру за 1-2 сек.



Технические характеристики



MX-5200

MX-500

Электропитание

90-240В, 125Вт

90-240В, 70Вт

Выходная мощность

5-80Вт - автоматическое регулирование

5-40Вт - автоматическое регулирование

Рабочая частота

13.56 МГц

13.56 МГц

Сопротивление земля-жало

< 2 Ом

< 2 Ом

Габариты

210х130х235мм

210х121х220мм

Вес

3.35 кг

2.65 кг

Вес подставки для инструмента

476 г

476 г

      METCAL MX-5200 является паяльной системой высшего уровня. Благодаря высокой рабочей частоте 13МГц в MX-5200 наиболее ярко проявляются все преимущества индукционного метода: потрясающая теплоотдача, точное дозирование мощности для каждого паяемого контакта в зависимости от его теплоемкости и уникальная эргономика инструментов.

Последняя версия MX снабжена индикатором мощности, который очень хорошо иллюстрирует работу системы термоуправления SmartHeat: в режиме холостого хода видно, что паяльник потребляет 5-7% мощности, а во время пайки система будет давать различную мощность для разных контактов в зависимости от их теплоемкости. В результате, легкие и тяжелые контакты нагреваются приблизительно с одинаковой скоростью, что обеспечивает наиболее качественную и безопасную пайку.



Этот же индикатор показывает, правильно ли Вы выбрали картридж-наконечник по точке Кюри. Возможные варианты: 500, 600, 700 и 800 по шкале Фаренгейта (или соответственно 260, 315, 352 и 370С). Следует отметить, что температура точки Кюри является всего лишь точкой отсчета, по отклонению от которой, система «подбирает» мощность для каждого контакта. Ее не следует воспринимать как рабочую температуру наконечника классических паяльных систем, где от начальной температуры зависит, сколько тепла накоплено в наконечнике. Напомним, что наконечники индукционных паяльников практически не накапливают тепла из-за их ничтожной массы, поэтому в момент касания платы наконечник теряет температуру и затем вновь нагревается вместе с паяемым контактом. Поскольку температура холостого хода индукционного наконечника не имеет практического значения, она не отображается и не регулируется.
