Короткое описание

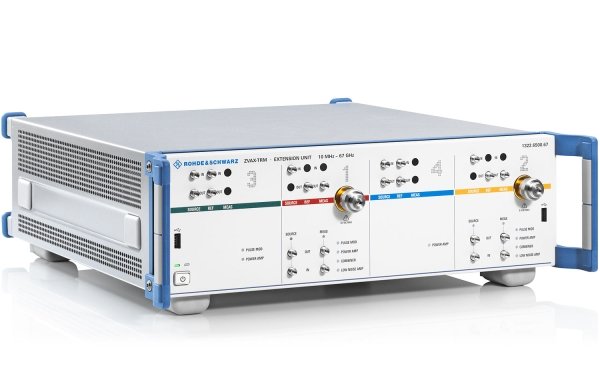

Конфигурируемый блок расширения R&S®ZVAX-TRM совместно с анализатором цепей R&S®ZVA/ZVT(R&S®ZVA24/40/50/67 и R&S®ZVT8/20) обеспечивает возможность формирования сигналов для проведения сложных измерений на активных устройствах. Например, он позволяет проводить измерения в импульсном режиме или коэффициента шума приемопередающих модулей (ППМ). Блок расширения R&S®ZVAX‑TRM и анализатор цепей R&S®ZVA могут быть использованы для конфигурирования измерительных систем, работающих на частотах до 24/40/50/67 ГГц (некоторые опции доступны для частот не выше 50 ГГц.)
- Блок расширения для анализатора цепей R&S®ZVA / ZVT позволяет проводить измерения на приемопередающих модулях, приемниках, передатчиках и усилителях мощности
- Базовый блок поддерживает возможность работы с мощностью до +43 дБм
- Наличие опций для измерений в импульсном режиме, усиления сигнала, интермодуляционных измерений
- Модели R&S®ZVAX‑TRM с рабочим диапазоном частот до 24/40/50/67 ГГц
- Гибкая конфигурация для работы с требуемыми измерениями
- Понятные диалоговые окна для настройки
- Автоматическое обнаружение и управления блоком расширения R&S®ZVAX‑TRM через USB-интерфейс
Описание
Преимущества
Конфигурируемая измерительная система для характеризации приемопередающих модулей- Модуль отделяет функции преобразования сигналов от анализатора цепей
- Минимальные требования к опциям анализатора цепей
- Базовая конфигурация поддерживает двухпортовые измерения с мощностью до 43дБм
- Возможности модуля могут быть расширены доступными опциями
- Наличие точек доступа к радиочастотному тракту для интеграции внешних компонентов
Превосходные характеристики для измерения приемопередающих модулей- Измерение параметров приемопередающих модулей в обоих направлениях
- Двунаправленные измерения в импульсном режиме
- Высокая выходная мощность даже в модуле с полной конфигурацией
Гибкая конфигурация- Базовый блок R&S®ZVAX‑TRM
- Импульсные модуляторы R&S®ZVAXxxB712/B73
- Усилители выходного сигнала R&S®ZVAXxxB112/B134
- Блоки суммирования сигналовR&S®ZVAXxxB213/B224
- Блоки МШУ R&S®ZVAXxxB31/B32
Типовые конфигурации системы- Измерения на T/R-модулях с объединенными портами передачи и приема
- Измерения на T/R-модулях с входным циркулятором (три порта)
- Измерения сигналов высокой мощности и измерения параметра S22 в рабочем режиме
Технические характеристики
|
Технические характеристики |
||
|
Максимальная входная мощность на измерительном порте |
базовый блок |
+43 дБм 1) |
|
Время нарастания |
с опциями импульсного модулятора R&S®ZVAXxxB712/B73 |
< 10 нс |
|
Отношение уровней во включенном и выключенном состояниях на частоте 10 ГГц |
> 60 дБ |
|
|
Спад импульса |
тип. 0,05 дБ |
|
|
Задержка запуска |
< 25 нс |
|
|
Выходная мощность (в зависимости от установленных опций и выходной мощности анализатора цепей R&S®ZVA) |
с опциями выходного усилителя R&S®ZVAXxxB112/B134 |
>15 дБм |
|
Динамический диапазон при наличии всех опций |
до 24 ГГц |
> 120 дБ |
|
до 40 ГГц |
> 110 дБ |
|
|
до 50 ГГц |
> 100 дБ |
|
|
до 67 ГГц |
> 90 дБ |
|
