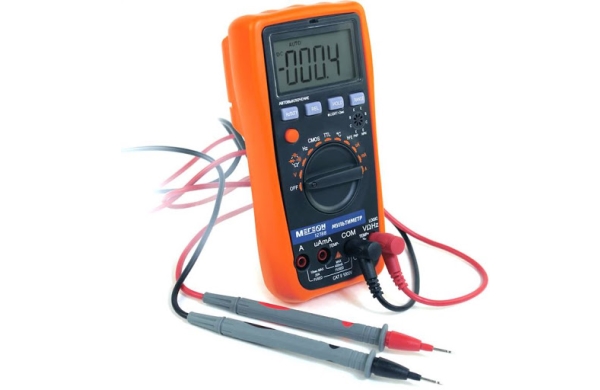

МЕГЕОН 12788 – это мультиметр из новой линейки многофункциональных измерительных приборов с автоматическим переключением диапазонов измерений. Мультиметр измеряет переменное и постоянное напряжение, переменный и постоянный ток, сопротивление, ёмкость, частоту, скважность, температуру, коэффициент передачи транзисторов, логический пробник, также функция проверки на обрыв (прозвонка) и диодный тест. Мультиметр оснащен подсветкой дисплея, а также функцией автоматического отключения.
Особенности
- Автоматическое переключение пределов измерения (возможен ручной выбор диапазона)
- Яркая подсветка дисплея
- Максимальный отсчёт дисплея – 3999
- Автоматическое определение и индикация полярности
- Удержание показаний
- Относительные измерения
- Логический пробник
- Защита токовых гнёзд предохранителями
- Индикатор разряда батареи
- Авто-выключение после 10 минут бездействия
- Питание от 2 батарей ААА (возможно использование аккумуляторов)
Технические характеристики
| Диапазон | Разрешение | Точность | Импеданс |
| 0,4В | 0,1мВ | ±0,5% + 4 е.м.р. | ≥ 40 Мом |
| 4В | 1мВ | ≈ 10мОм | |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 1000В | 1В | ±1% + 4 е.м.р. |
Измерение переменного напряжения синусоидальное (40…400Гц)
| Диапазон | Разрешение | Точность | Импеданс |
| 0,4В | 0,1мВ | ±1,5% + 15 е.м.р. | ≥ 40 МОм |
| 4В | 1мВ | ±0,8% + 6 е.м.р. | ≈ 10мОм |
| 40В | 10мВ | ||
| 400В | 0,1В | ||
| 750В | 1В | ±1,0% + 6 е.м.р. |
Измерение переменного тока (40…400Гц) Защита пре
| Диапазон | Разрешение | Точность |
| 400 мкА | 0,1мкА | ± 1,5% + 5 е.м.р. |
| 4 мА | 1 мкА | |
| 40 мА | 10 мкА | |
| 400 мА | 100 мкА | |
| 4 A | 1 мА | |
| 20А | 10 мА | ± 2% + 10 е.м.р. |
Измерение постоянного тока
| Диапазон | Разрешение | Точность |
| 400 мкА | 0,1мкА | ± 1% + 5 е.м.р. |
| 4 мА | 1 мкА | |
| 40 мА | 10 мкА | |
| 400 мА | 100 мкА | |
| 4 A | 1 мА | |
| 20А | 10 мА | ± 2% + 5 е.м.р. |
Измерение сопротивления
| Диапазон | Разрешение | Точность |
| 400 Ом | 0,1 Ом | ± 0,8% + 5 е.м.р. |
| 4 кОм | 1 Ом | ± 0,8% + 1 е.м.р. |
| 40кОм | 10 Ом | |
| 400 кОм | 100 Ом | |
| 4 MОм | 1 кОм | |
| 40 MОм | 10 кОм | ± 1,2% + 5 е.м.р. |
Логический пробник
| Диапазон | Индикация | Амплитуда |
| TTL | ▲ | > 2,5 В |
| ▼ | < 0,8 В | |
| CMOS | ▲ | > 4 В |
| ▼ | < 2 В |
Измерение ёмкости
| Диапазон | Разрешение | Точность |
| 4 нФ | 1 пФ | ± 5% + 8 е.м.р. |
| 40 нФ | 10 пФ | ± 3,5% + 8 е.м.р. |
| 400 нФ | 0,1 нФ | |
| 4 мкФ | 1 нФ | |
| 40 мкФ | 10 нФ | |
| 200 мкФ | 100 нф | ± 5% + 8 е.м.р. |
Измерение частоты (Максимальное напряжение 250В)
| Диапазон | Разрешение | Точность |
| 10 Гц | 0,001 Гц | ± 0,5% + 4 е.м.р. |
| 100 Гц | 0,01 Гц | |
| 1 кГц | 0,1 Гц | |
| 10 кГц | 1 Гц | |
| 100 кГц | 10 Гц | |
| 1 мГц | 100 Гц | |
| 30 мГц | 1 кГц |
Измерение скважности (Максимальное напряжение 250В)
| Диапазон | Разрешение | Точность |
| 1...99% | 0,1% | 1% + 3емр |
Диодный тест(прямое падение напряжения на диоде)
Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈ 1,5 В.
Тест обрыва(прозвонка)
Если сопротивление проверяемой цепи меньше 50 Ом ±10 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈ 0,5В
Коэффициент передачи транзистора
|
Тип |
Диапазон |
Параметры |
| NPN или PNP | 0…1000 | Ib ≈ 15 мкА, Uce ≈ 4,5 В |
Измерение температуры(используется контактная термопара)
| Диапазон | Разрешение | Точность |
| - 50…400˚С | 1˚С | ±1% + 5 е.м.р. |
| 401…1000˚С | ±1,5% + 15 е.м.р. |
е.м.р. – единица младшего разряда
Общие характеристики
| Условия эксплуатации: | 0…50˚C, ≤70% ОВ |
| Условия хранения и транспортировки: | -20…60°C, ≤80% ОВ* |
| Питание: | 3В (2 батареи тип ААА) |
| Размеры: | 170х90х45 мм |
| Вес: | около 290 г (с батареями и защитным чехлом) |
*ОВ –относительная влажность
Комплектация
- Цифровой мультиметр МЕГЕОН 12788 – 1 шт.
- Комплект измерительных щупов – 1 компл.
- Термопара – 1шт
- Батареи тип «ААА» 1,5 В (установлены в прибор) – 2 шт.
- Руководство по эксплуатации – 1экз.
- Гарантийный талон – 1экз.
Опции и аксессуары
- Комплект зажимов для щупов МЕГЕОН 12410
- Cоединительные провода МЕГЕОН 30055К
- Комплект щупов для мультиметра
