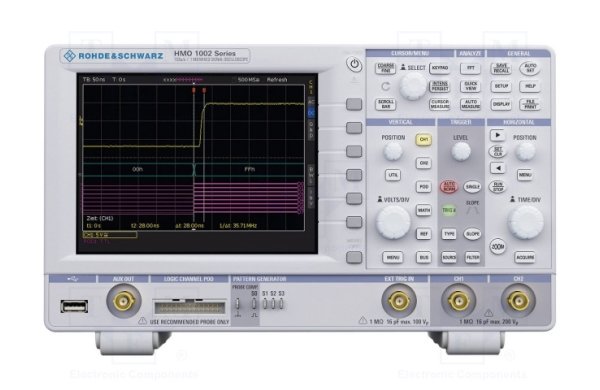

Цифровой осциллограф Rohde & Schwarz HMO1072

Артикул: 1-362285

  • Число аналоговых каналов 2 х 1МΩ
  • Число логических каналов 8 (с пробником HO3508)
  • Полоса пропускания аналоговых каналов 50 МГц
  • Максимальная входная частота для логических каналов 350 МГц


Цифровые запоминающие осциллографы серии HMO1002/HMO1202 предлагают доступную по цене производительность в удобном компактном корпусе. Портативность этих приборов совсем не означает, что они обладают невысокими техническими характеристиками. Усовершенствованная технология регистрации сигналов, разнообразные способы синхронизации, широкий спектр анализа полученных данных – всё это предельно упрощает работу с приборами, заметно выделяя их на фоне любых портативных цифровых осциллографов других компаний.


Семейство осциллографов R&S®HMO1002 /HMO1202


Модель

Полоса пропускания

Каналы

Частота дискретизации

Память

Серия R&S®HMO1002

R&S®HMO1052

50 МГц

2х1МΩ

2х500 МВыборок/с
или
1х1 ГВыборок/с

2х500 тыс. точек
или
1х1 млн. точек

R&S®HMO1072

70 МГц

R&S®HMO1102

100 МГц

Серия R&S®HMO1202

R&S®HMO1212

100 МГц

2х1МΩ
или
2х50Ω

2х1 ГВыборок/с
или
1х2 ГВыборок/с

2х1 млн. точек
или
1х2 млн. точек

R&S®HMO1222

200 МГц

R&S®HMO1232

300 МГц


Основные свойства серии HMO1002/HMO1202

  • Стандартная полоса пропускания (кроме моделей с полосой 300 МГц) может быть увеличена с помощью программных опций (ваучеров);
  • Режим смешанных сигналов (с логическим пробником HO3508) с 8 логическими каналами;
  • Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
  • Удобная навигация с помощью пользовательских маркеров;
  • Контроль по критерию «годен / не годен» на основе масок;
  • Множество автоматических/математических/курсорных функций измерений, анализ спектра с помощью БПФ;
  • Встроенный 3-разрядный вольтметр;
  • Встроенный 5-разрядный частотомер;
  • Встроенный тестер компонентов;
  • Встроенный генератор функций и кодовых последовательностей;
  • Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
  • Масса 2,5 кг.

Технические характеристики



Серия R&S® HMO1052

Серия R&S® HMO1202



HMO1052

HMO1072

HMO1102

HMO1212

HMO1222

HMO1232

Система вертикального отклонения

Число аналоговых каналов

2 х 1МΩ

2 х 1МΩ или 2 х 50Ω

Число логических каналов

8 (с пробником HO3508)

Полоса пропускания аналоговых каналов
(при коэфф. отклонения
≤2 мВ/дел)

50 МГц

100 МГц

Полоса пропускания аналоговых каналов
(при коэфф. отклонения
≥ 5 мВ/дел)

50 МГц

70 МГц

100 МГц

100 МГц

200 МГц

300 МГц

Максимальная входная частота для логических каналов

350 МГц

Время нарастания переходной характеристики (расчетное)



<3,5 нс

<3,5 нс

<1,75 нс

<1,15 нс

Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 10 В/дел

Импеданс аналоговые каналы

1 МΩ, 16 пФ +/-2 пФ

1 МΩ, 16 пФ +/-2 пФ
50 Ω подключаемый

Импеданс логические каналы

100 кΩ, 4 пФ

Максимальное входное напряжение

200 В пик

200 В пик при 1 МΩ
5 В эфф./ макс. 30 В при 50 Ω

Система горизонтального отклонения

Диапазон временной развертки

от 2 нс/дел до 50 с/дел

от 1 нс/дел до 50 с/дел

Погрешность временной развертки

50×10-6

Функция ZOOM

до 50’000:1

Система сбора данных

Частота дискретизации
аналоговые каналы

2 х 500 МВыб/с или 1 х 1 ГВыб/с

2 х 1 ГВыб/с или 1 х 2 ГВыб/с

Частота дискретизации
логические каналы

8 х 500 МВыб/с

8 х 1 ГВыб/с

Глубина памяти

2 х 500 кТочек или 1 х М ГТочек

2 х 500 кТочек или 1 х М ГТочек

Разрешение

8 бит (до 16 бит в режиме HiRes)

Скорость обновления

до 10’000 осциллограмм/с

Система синхронизации

Источники синхронизации

входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

Анализ осциллограмм

Автоматические измерения

28 измерений, разбитых по категориям амплитуд и времени

Курсорные измерения

амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор

Математическая обработка

сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул

Частотомер
Разрядность:
Диапазон частот:

5 знаков
от 0,5 Гц до 50/70/100 МГц

5 знаков
от 0,5 Гц до 100/200/300 МГц

Тестирование по маске

тестирование по критерию годен/не годен;
создание пользовательских масок и реакций на событие

Частотный анализ (БПФ)



Устанавливаемые параметры

центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали

Форматы отображения

dBm, dBV, Vrms

Источники БПФ

все аналоговые каналы

Дополнительные возможности

Генератор тестовых последовательностей

прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности

Генератор сигналов специальной формы

DC, синус, прямоугольник, треугольник/пила, импульс

Цифровой вольтметр
Разрядность:
Типы измерений:



3 знака
DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor

Дисплей

Диагональ

16,5 см (6,5 дюймов)

Разрешение

640х480 пикселей (VGA)

Цветовая схема

256 цветов

Общие характеристики

Интерфейсы

Ethernet (RJ-45)/USB-host (тип В)

Габаритные размеры (Ш×В×Г), мм

285×175×140

Масса

1,7 кг.
