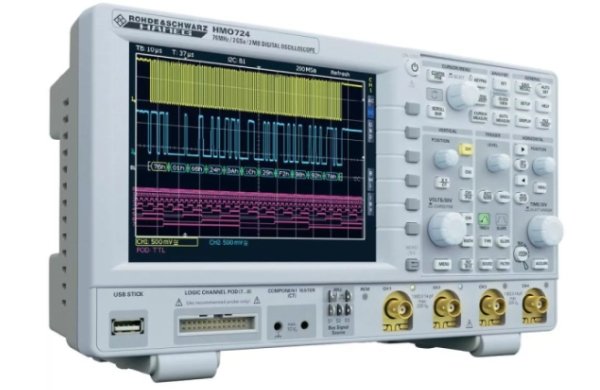

В классе осциллографов нижнего ценового диапазона модели серии HMO COMPACT являются наиболее приемлемыми, сочетая в себе компактные габаритные размеры, великолепные технические характеристики и простоту применения по приемлемой цене.
Широкий выбор полос пропускания, сочетание аналоговых и логических каналов, усовершенствованные способы синхронизации, широкий спектр анализа полученных данных, упрощённый обмен информацией с другими измерительными приборами и периферийными устройствами – всё это позволяет решать различные современные конструкторские задачи.
Семейство HMO COMPACT&
|
|
HMO724 |
HMO1024 |
HMO1524 |
HMO2024 |
|
Полоса пропускания |
70 МГц |
100 МГц |
150 МГц |
200 МГц |
|
Каналы |
4 аналоговых, 8 логических |
|||
|
Частота дитскретизации |
4х1 ГВыборок/с или 2х2 Гвыборок/с |
|||
|
Память |
4х1 млн. точек или 2х2 млн. точек |
|||
Основные свойства серии HMO COMPACT
- Дискретизация до 2 млрд. отсчетов/с в реальном масштабе времени;
- Глубина памяти до 2 млн. точек на канал, увеличение фрагмента из памяти до масштаба 50 ‘000:1;
- Режим смешанных сигналов (MSO - опционально) с 8 логическими каналами;
- Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
- Удобная навигация с помощью 8 пользовательских маркеров;
- Контроль по критерию «годен / не годен» на основе масок;
- 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
- Встроенный 6-разрядный частотомер;
- Встроенный тестер компонентов;
- Встроенный генератор кодовых последовательностей;
- Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
- Масса 2,5 кг.
|
|
HMO724 |
HMO1024 |
HMO1524 |
HMO2024 |
||
|
Система вертикального отклонения |
||||||
|
Количество аналоговых каналов |
4 |
|||||
|
Количество логических каналов |
8 (с пробником HO3508) |
|||||
|
Полоса пропускания |
70 МГц |
100 МГц |
150 МГц |
200 МГц |
||
|
Полоса пропускания |
20 МГц |
100 МГц |
||||
|
Время нарастания переходной характеристики (расчетное) |
<3,5 нс |
<2,4 нс |
<1,75 нс |
|||
|
Диапазон значений коэффициента отклонения по вертикали |
от 1 мВ/дел до 10 В/дел |
|||||
|
Импеданс аналоговые каналы |
1 МΩ, 14 пФ +/-2 пФ |
1 МΩ, 14 пФ +/-2 пФ; |
||||
|
Импеданс логические каналы |
100кΩ, |
|||||
|
Максимальное входное напряжение аналоговых каналов |
200 В (DC + пик AC) |
200 В (DC + пик AC), |
||||
|
Максимальное входное напряжение логических каналов |
40 В (DC + пик AC) |
|||||
|
Система вертикального отклонения |
||||||
|
Диапазон временной развертки |
от 2 нс/дел до 50 с/дел |
|||||
|
Погрешность временной развертки |
50×10-6 |
|||||
|
Функция ZOOM |
до 50’000:1 |
|||||
|
Система сбора данных |
||||||
|
Частота дискретизации (аналоговые каналы) |
4 х 1 ГВыб/с, 2 х 2 ГВыб/с |
|||||
|
Частота дискретизации (логические каналы) |
8 х1 ГВыб/с |
|||||
|
Глубина памяти |
4 х 1 млн.точек, 2 х 2 млн.точек |
|||||
|
Разрядность АЦП |
8 бит (до 10 бит в режиме HiRes) |
|||||
|
Скорость обновления |
до 2’000 осциллограмм/с |
|||||
|
Система синхронизации |
||||||
|
Источники синхронизации |
Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов |
|||||
|
Режимы запуска |
Автоматический, ждущий, однократный |
|||||
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
|||||
|
Анализ осциллограмм |
||||||
|
Автоматические измерения |
28 измерений, разбитых по категориям времени и амплитуды |
|||||
|
Статистика |
Минимальное/максимальное значение, Стандартное отклонение |
|||||
|
Курсоры |
Амплитудные, временные |
|||||
|
Математическая обработка |
Пользовательские выражения, редактор формул |
|||||
|
Частотомер |
6 разрядов |
|||||
|
Тестер компонентов |
||||||
|
Параметры тестового сигнала |
10 Впик, 10 мАпик, 50 Гц/ 200 Гц |
|||||
|
Дисплей |
||||||
|
Диагональ |
16,5 см (6,5”) |
|||||
|
Разрешение |
640х480 пикселей (VGA Color TFT) |
|||||
|
Цветовая схема |
256 цветов |
|||||
|
Общие характеристики |
||||||
|
Интерфейсы |
USB-A, DVI-D, |
|||||
|
Габаритные размеры (Ш-В-Г), мм |
285-175-140 |
|||||
|
Масса |
<2,5 кг |
|||||
