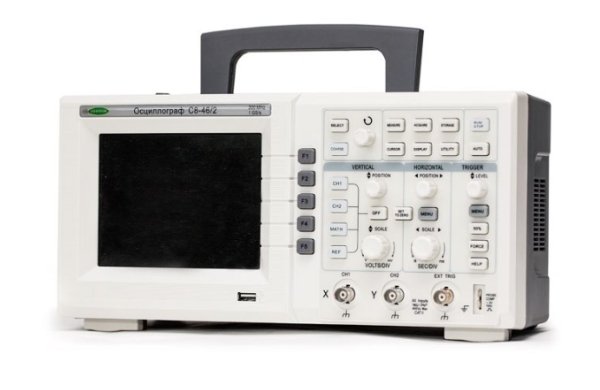

Цифровой осциллограф СВТ C8-46/1

Артикул: 1-364792

  • Полоса пропускания: 100 МГц
  • Коэф. откл.: 2 мВ/дел.- 5В/дел.
  • Время нарастания (не более): 3,5 нс
  • Коэф. развёртки: 5 нс/дел - 50 s/дел
  • Габариты, масса: 320(Ш)х150(В)х130(Г), 2,5 кг.

Возможность сохранения 20 осциллограмм (200 на внешний носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1000 кадров, также сложение, вычитание, умножение, деление, БПФ.

На передней панели USB для сохранения данных, на задней панели USB для дистанционного управления.


Технические характеристики:

Характеристики

Параметры

С8-46/1

С8-46/2

С8-46/3

Канал вертик. отклонения

Число каналов

2

2

2

Полоса пропускания (-3дБ)

100 МГц

200 МГц

60 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел.- 5В/дел.

Погрешность Коткл.

±4% (2мВ/дел.); ±3% (5 мВ/дел. -5В/дел.)

Время нарастания (не более)

3,5 нс

1,8 нс

5,8 нс

Входной импеданс

1 МОм/27 пФ

Макс. Вх. суммарн. напряжение

400 В

Связь по входу

Открытый, закрытый, «земля»

Коэффициент деления

1х, 10х, 100х, 1000х

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

5 нс/дел - 50 s/дел

2 нс/дел - 50 s/дел

5 нс/дел - 50 s/дел

Погрешность Кразв.

± 2%

Режим работы

Основной, окно, Zoom окна,  X-Y

Синхронизация

Источники синхросигнала

1 или 2 канал, внешний, сеть

Режим запуска развертки

Автоматический, ждущий, однократный, «стоп»

Виды синхронизации

Фронт/срез, длительность, ТВ (с выделением строки), альтернативная(ALT)

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Макс. частота дискретизации

1 ГГц

Эквив. частота дискретизации

25 ГГц

Интерполяция

Sin X/X

Объем памяти на канал

12,5 К (25 К при объединении)

Режим сбора данных

Стандартная выборка, усреднение (2/ - /256), пик. детектор, накопление (1с, 2с, 5с, бесконеч.,  выкл)

Курсорные измерения

Относительные, абсолютные, режим слежения

∆U, ∆Т, 1/Т∆

Автоматические измерения

По вертикали

Пик-пик, амплитуда, Vmin, Vmax, Vhi, Vlo, среднее, выбросы на фронте и на спаде.

По горизонтали

Частота, период, время нарастания и спада, +/- длительность импульса, +/-скважность

Встроенный генератор

Форма сигнала

меандр

Выходное напряжение

3 В

Частота

1 кГц

Дополнительные возможности

Документирование результатов

Возможность сохранения 20 осциллограмм (200 на внешний  носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1000 кадров

Интерфейс

На передней панели USB для сохранения данных, на задней панели USB для дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ

Общие данные

ЖК-дисплей

Цветной, 14,5 см., 320х240 точек, яркость свечения 60 Кд/м², регулируемая контрастность.

Напряжение питания

~230 В, 50Гц; ~230В, 400Гц; ~115В, 400Гц

Потребл. мощность (не более)

50 ВА

Габаритные размеры

320(Ш)х150(В)х130(Г)

Масса

2,5 кг.



Комплект поставки

Сетевой шнур (1),  делитель1:1/1:10(2), ВЧ кабель (3), Руководство по эксплуатации (1), методика поверки (1), ПО (1СD)
