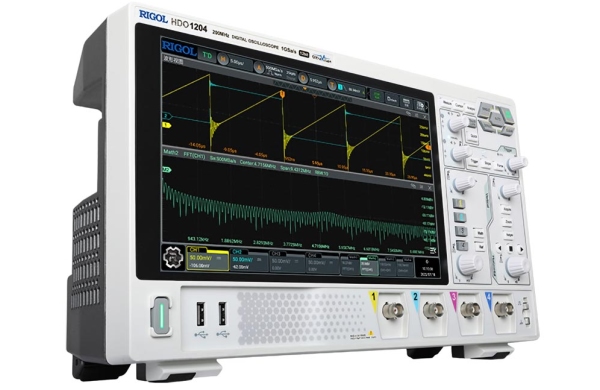

Цифровой осциллограф высокого разрешения Rigol HDO1074

Артикул: 1-386236

4 аналоговых канала + внешний запуск. Максимальная полоса пропускания - 70 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на 2 канала, 500 Мвыб/с - 4 канала). Максимальная память - 50 М точек (100 М - опция). АЦП 12 бит. Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (17 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI, LIN, CAN. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI. Дисплей: 10,1", цветной, сенсорный, 1280 х 800. Вес: 3,8 кг. Размеры: 358 x 215 x 121 мм.

RIGOL HDO1074 запоминающий, 4-х канальный, цифровой осциллограф реального времени, бюджетного ценового класса, с полосой пропускания до 70 МГц.

Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL HDO1074, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.

Внедрение в архитектуру осциллографа RIGOL HDO1074 нового запатентованного чипсета «Centaurus» обеспечивает:

  •  высокую максимальную скорость захвата сигнала 1 500 000 осц/сек в режиме работы "UltraAcquire", максимальную глубину памяти - до 100 млн. точек (опционально, при работе 1-го канала),
  • стандартное, 12-ти битное разрешение встроенного АЦП по вертикали.

Все эти параметры дополняются самым низким уровнем собственных шумовых наводок среди множества других малобюджетных моделей цифровых осциллографов.

Технические характеристики

ХарактеристикаЗначение
Полоса пропускания 70 МГц
Режим дискретизации Реальное время
Количество каналов 4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм 50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤5 нс
Регистрация Режим Обычный
Пиковый детектор: 2 нс
Усреднение (2, 4, 8, 16…65536 выборок)
Высокое разрешение (14 бит, 16 бит)
UltraAcquire (скорость захвата до 1500000 осц./сек)
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи 50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опция HDO1000-RLU-01
Параметры вертикальной системы Связь по входу открытый, закрытый или земля
Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ
Учет ослабления пробников 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X
Макс. входное напряжение 300 Вскз CAT I, 400 Впик (DC + Vpeak)
Вертикальное разрешение 12 бит
Эффективное количество ENOB (тип.) 8 бит
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел
Диапазон смещения ± 1 В (500 мкВ/дел ~ 65 мВ/дел)
± 10 В (65 мВ/дел ~ 270 мВ/дел)
± 20 В (270 мВ/дел ~ 2.75 В/дел)
±100 В (2.75 мВ/дел ~ 10 В/дел )
Динамический диапазон ±4 дел (12 бит)
Ограничение полосы пропускания 20 МГц, полная полоса - выбирается для каждого канала
Погрешность коэфф. усиления ±2% от полной шкалы
Погрешность смещения < 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
ESD защита ±8 кВ (на входе BNC)
Изоляция между каналами ≥100:1
Параметры
горизонтальной системы
Коэффициент развертки 2 нс/дел ~ 1000 с/дел
Временное разрешение 400 пс
Погрешность временной базы ±1.5 ppm ± 1 ppm/год
Максимальная задержка Пред-запуск: -5 делений
Пост-запуск: 1 с или 100 дел, что больше
Задержка между каналами ≤2 нс
Режимы Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор)
Измерения Курсорные Количество курсоров 2 пары XY курсоров
Режимы ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме X = Канал 1, Y = Канал 2
Автоматические Количество автоизмерений 41 тип, 14 измерений может отображаться одновременно
Источник аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
Диапазон измерения основное окно, растяжка Zoom
Макс. количество
отображаемых на канал
33 типа
Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS
Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
Другие Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
Статистика текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции Количество отображаемых одновременно 4
Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT) Макс.длина 1 М точек
Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Поиск пиков макс. 15 пиков
Поиск и навигация Тип фронт, импульс
Источник аналоговые каналы (CH1 ~ CH4)
Отображение таблица событий во внутренней или внешней памяти
Кнопки навигации Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire
Анализ осциллограмм Pass / Fail Источник аналоговые каналы (CH1 ~ CH4)
Запись Источник аналоговые каналы (CH1 ~ CH4)
Макс. количество сегментов 500000 событий запуска
Режим воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов
Цветовая градация Источник аналоговые каналы (CH1 ~ CH4)
Темы температура, интенсивность
Режим во всех режимах

Система запуска

Источник запуска аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети
Режим запуска Авто, обычный, одиночный
Тип связи AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция Вкл / Выкл
Блокировка уровня запуска 8 нс ~ 10 с
Полоса запуска Внутренний аналоговая полоса осциллографа
Внешний 200 МГц
Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 делений
0.7 дел (с включенной шумовой режекцией)
Внешний 200 мВп-п (DC ~ 100 МГц)
500 мВп-п (100 МГц~ 200 МГц)
Диапазон уровня запуска Внутренний ±5 делений от центра экрана
Внешний ±5 В
Сеть фикс. 40% ~ 60%
Внешний запуск EXT TRIG Входной импеданс 1 МОм±1%, BNC разъем
Джиттер запуска (тип.) < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала)
Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Запуск по фронту Тип фронта нарастающий, спадающий, нарастающий & спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line
Запуск по длительности импульса Условие запуска положительная полярность импульса: >, < , =
отрицательная полярность импульса: >, < , =
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания Условие запуска положительная или отрицательная полярность: >, < , внутри диапазона < >
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу Система NTSC, PAL и SECAM
Стандарт 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события Установка H, L, X
Условие запуска >, < , внутри интервала< >, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut) Тип фронта нарастающий, спадающий, нарастающий & спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по ранту Условие прохождение через заданный уровень
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по окну Тип фронта нарастающий, спадающий
Позиция запуска вход, выход, время
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по задержке Фронт нарастающий, спадающий
Условие задержки >, < , внутри интервала< >, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание Фронт нарастающий, спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту Тип фронта нарастающий, спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4)
RS-232/UART запуск Условие запуска Start, Error, Check Error, Data
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4)
I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address&Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Источник запуска аналоговые каналы (CH1 ~ CH4)
SPI запуск Условие запуска CS, TimeOut
Разрядность 4 бит ~ 32 бит
Источник запуска аналоговые каналы (CH1 ~ CH4)
CAN запуск Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random
Тип сигнала CAN_H, CAN_L, TX/RX, DIFF
Скорость до 5 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4)
LIN запуск Условие запуска Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4)

Декодирование сигналов

Типы шин Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Параллельные шины Parallel Разрядность 4 бит
Источник аналоговые каналы (CH1 ~ CH4)
RS-232/UART Разрядность TX/RX 5 бит ~ 9 бит
Скорость до 20 Мбит/сек
Четность Odd, Even, нет
Стоповые биты 1 или 2 бита
Источник аналоговые каналы (CH1 ~ CH4)
I²C Параметр Адрес (c или без бита R/W), данные, ACK
Источник аналоговые каналы (CH1 ~ CH4)
SPI Параметр MISO/MOSI данные
Тип CS, TimeOut
Разрядность 4 бит ~ 32 бит
Источник аналоговые каналы (CH1 ~ CH4)
CAN Параметр Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK)
Тип CAN_H, CAN_L, TX/RX, DIFF
Скорость до 5 Мбит/сек
Источник аналоговые каналы (CH1 ~ CH4)
LIN Протокол версия (1.X или 2.X)
Параметр sync, ID, data, check sum
Скорость до 20 Мбит/сек
Источник аналоговые каналы (CH1 ~ CH4)

Цифровой вольтметр

Источник аналоговые каналы (CH1 ~ CH4)
Функция измерения DC, AC+DC RMS, AC RMS
Разрешение ACV / DCV: 4 бита
Звуковой сигнал при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона

Частотомер

Общие параметры Источник аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT
Разрешение 3 или 6 цифр, пользовательская
Макс. частота макс. частота аналогового канала
Функция измерения частота. период, счет импульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея 1280 (по горизонтали) × 800 (по вертикали) точек
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение выкл; от 100 мс до 10 с; бесконечно
Яркость 256 уровней (ЖК HDMI)

Процессор

Тип процессора Cortex-A72, 1.8 GHz, hexa-core
Системная память 4 Гб RAM
Операционная система Android
Внутренняя энергонезависимая память 8 Гб

Энергонезависимая память

Формат сохранения настройки setup (*.stp)
изображения image (*.png, *.bmp, *.tif, *.jpg)
осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin)
Опорные осциллограммы 10 осциллограмм

Порты ввода / вывода

USB 3.0 Hi-speed Host 2 на передней панели
USB 3.0 Hi-speed Device 1 на задней панели
LAN 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C)
WEB интерфейс поддержка VNC Web
HDMI видеовыход 1 на задней панели (HDMI 1.4, A plug)
Вход/выход опорного сигнала
10 MHz Reference Clock In/Out
Вход 1, BNC разъем на задней панели
Параметры входного сигнала 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm
Выход 1, BNC разъем на задней панели
Параметры выходного сигнала 50 Ом, 1.5 Впп синусоидальная форма
Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND)
Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс
Выход компенсации пробника Частота меандр 1 кГц
Амплитуда 0 ~ 3 Вп-п

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность < 400 Вт
Предохранитель 3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г)
Размер в стойку 4U
Вес 3,8 кг без упаковки
5,37 кг с упаковкой

Стандартная комплектация

  • Осциллограф
  • Кабель питания
  • Кабель USB
  • Пассивные пробники (4 шт.)
