Флюс-гель ФР 544-2ФГ органический. Флюс с низким содержанием VOC.
Флюс разработан для пайки с использованием:
оловянно-свинцовых припоев; бессвинцовых припоев;припоев с легирующими добавками.
Технологический процесс (температурный режим пайки до +270°С)
поверхностный монтаж; ручная пайка; групповая пайка;
ремонтные работы, в т.ч реболинг;
– лужение компонентов.
Паяемый материал
олово, сплавы олова бессвинцовые, сплавы олова свинецсодержащие; медь, медные сплавы, в т.ч. латунь; иммерсионный никель;
керамические, металлизированные поверхности и кристаллы; различные иммерсионные поверхности;OSP-пов ерхности.
Флюс безгалоидный средней активности некоррозионный; разработан с использованием органических активаторов и добавок, которые обеспечивают хорошую смачиваемость.
Флюс характеризуется стабильностью кислотного числа и плотности в виду отсутствия интенсивного испарения растворителей, что дает ему преимущество перед спиртосодержащими флюсами.
Благодаря высокой степени смачивания слой наносимого флюса является достаточно тонким и однородным, что позволяет снизить расход флюса в процессе пайки. Рекомендован для использования в поверхностном монтаже и ремонте. Имеет достаточно высокие показатели по способности удерживать компоненты на плате.
По показаниям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей, в том числе электронной продукции классов А, В, С.
Блестящая поверхность паяного соединения обеспечивается минимальным количеством остатков флюса после пайки; это гарантирует хорошую косметику печатной платы и качественное проведение дальнейших испытаний на наличие дефектов при пайке компонентов.
Флюс не горюч.
Флюс безопасен для окружающей среды. Флюс безопасен для персонала.
Спецификация флюс-геля ФР 544-2ФГ
|
Характеристики флюса |
Значения параметров |
В соответствии с НД |
|
|
|
|
|
Тип флюса |
Органический ORМ0 |
J–STD–004B |
|
|
|
МЭК 61190–1 |
|
|
|
ISO 9455 |
|
Цвет |
Бесцветный |
J–STD–004B |
|
|
|
МЭК 61190–1 |
|
Плотность при 25 °С |
1,09 г/см3 |
ГОСТ 18995.1 – 73 |
|
|
|
|
|
Запах |
Слабый аминный |
J–STD–004B |
|
|
|
|
|
Содержание галогенидов(CI–, Br–) |
Испытание прошел |
J–STD–004B, |
|
|
(менее 0.05%) |
п. 3.4.1.3 |
|
|
|
|
|
Содержание фторидов |
Отсутствуют |
J–STD–004B, |
|
|
|
п.3.5.1.2 |
|
|
|
|
|
Индукционная коррозия флюса – |
Прошел тест, |
J–STD–004B, |
|
Медное зеркало |
обесцвечивание менее |
п.3.3.4.1.1 |
|
|
50%; |
ISO 9455–5 |
|
|
средней активности, М0 |
|
|
|
|
|
|
Проникающая коррозия после |
Прошел тест как |
J–STD–004B, |
|
пайки на медном купоне |
некоррозионный, |
п.3.4.1.2 |
|
|
нет изменений цвета |
ISO 9455–15 |
|
|
медной пластины |
|
|
Содержание твердых |
Не регламентируется |
J–STD–004B, |
|
составляющих флюса (по |
|
п.3.4.2.1 |
|
взаимному согласованию с |
|
ISO 9455–1 |
|
потребителем устанавливается |
|
ОСТ 4Г 0.033.200 |
|
концентрация для разных режимов |
|
|
|
пайки) |
|
|
|
Кислотное число |
Не регламентируется |
J–STD–004B, |
|
|
|
п.3.6.1 |
|
|
|
ISO 9455–3 |
|
Поверхностное сопротивление |
Прошел тест, |
Telcordia Belcore G–R 78 |
|
изоляции (SIR) |
6.1х10 9Ом |
CORE, раздел 13.1 |
|
|
|
ISO 9455–17 |
|
Электрохимическая миграция |
Прошел тест, |
J–STD–004B, |
|
(ЕСМ) |
условие IR final ≥ IR |
п.3.4.1.5 |
|
|
initial/10 соблюдается: |
|
|
|
сопротивление после: |
|
|
|
96 ч – 5.8х10 10 Ом, |
|
|
|
168 ч – 4.9х10 10 Ом |
|
|
Смачиваемость |
Прошел тест на баланс |
J–STD–004B, |
|
|
смачивания |
Примечание В |
|
|
|
ОСТ 4Г 0.033.200 |
|
Тип отмывки |
При необходимости |
J–STD–004B |
|
|
рекомендовано отмывать |
|
|
|
спирто-бензиновой |
|
|
|
смесью, изопропанолом |
|
Рекомендации по применению
Нанесение
•Поверхностный монтаж, автоматизированная пайка: в соответствии с инструкцией по обслуживанию оборудовани.
• При ручном нанесении: кисточка, иные приспособления для ручного нанесения.
Расход флюса на единицу паяемой поверхности
(0.14÷0.16) мг/см2 (в пересчете на твердое составляющее).
Температура нанесения (18÷25)°С.
Температура активации (100÷140)°С.
Температура пайки
свинцовая пайка (220÷225)°С;
бессвинцовая пайка до +270°С.
Предельное время контакта с припоем (включая волну и первичное нанесение)
(2÷7) сек; рекомендуемое (3÷5) cек.
Меры безопасности
При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени.
Вдыхание паров флюса, которые выделяются при повышенных температурах при проведении пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.
Помещение должно быть оборудовано вытяжной вентиляцией для удаления паров из рабочей зоны. Для работы использовать спецодежду.
Фасовка

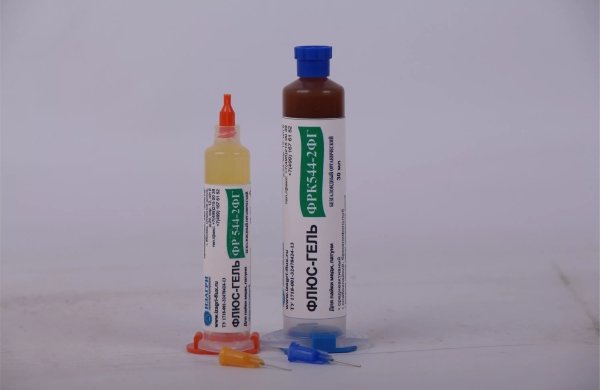

Шприц: 10 мл, 30 мл. Банка: 25 мл, 100 мл.
Хранение
Рекомендуемая температура хранения от 0 до + 30°C. Срок хранения - 2 года. Контейнер держать закрытым.
