FS-1250H FerroSorb ETS-Lindgren FS-200 FerroSorb (30 МГц - 40 ГГц)

Артикул: 1-352141

  • Частота max: 40 ГГц
  • Частота min: 30 МГц
  •  Мощность (CW): 540.0 В/м, 775.0 Вт/м2
  • Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2






• Широкая полоса: 30 МГц – 40 ГГц



• Малого размера профиль абсорбера



• Подкладка с ферритовыми плитками



• Выдерживает мощность (max): 775 Вт/м2 CW



• Высокая степень огнестойкости



• Отвечает требованиям:



- ст.MIL-STD-461D/E/F



- ст. RTCA-DO-160



- ст. CISPR 25



• Для некритичной зоны ЭМС камеры (3 м)



• Разные цвета абсорбера (под заказ)



Цена по запросу



Описание материала FerroSorb FS-200



ЭМС абсорбер FS-200 является одним из гибридных материалов ETS-Lindgren из серии FerroSorb и представляет собой широкополосный поглотитель, который оптимизирован для ЭМС тестирования.



Модель FerroSorb FS-200 сочетает высокую производительность пенно-углеродного материала с применением ферритовых плиток.



Поглощающий материал FS-200 эффективен для покрытия ЭМС камер (3 метра).



Особенности ЭМС абсорбера FS-200



Частотный диапазон



Абсорбер модели FS-200 обладает широкой частотной полосой (30 МГц – 40 ГГц), которая поддерживает требования ст.MIL-STD 461 и ст.CISPR 25.



Малого размера профиль



Несмотря на то, что поглощающий материал FerroSorb FS-200 имеет малого размера профиль (всего 20 см), он обладает отличными поглощающими характеристиками.

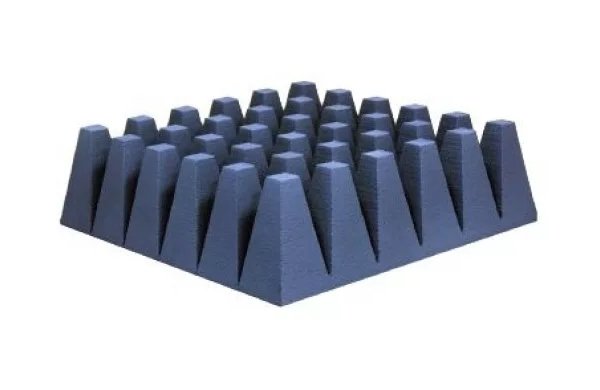

Блок такого абсорбера, размером 60 х 60 см, состоит из 36-ти усеченных пирамидок.



Ферритовые плитки



Абсорбер FerroSorb FS-200 с использованием ферритовых плиток эффективен для поглощения на низких частотах.



Мощностные возможности



Модель поглотителя FS-200 отличается стойкостью к высоким мощностям.



FerroSorb FS-200 выдерживает до 775 Вт/м2 в режиме CW в диапазонах ВЧ и СВЧ.



В течение 10 минут материал FS-200 может безболезненно переносить до 2650 Вт/м2 при потоке мощности до 1000 Вт.



Огнестойкость



Огнестойкость материала отвечает требованиям по NRL-8093 (тест #1, #2, #3), MIT MS-8-21, DIN-4102-B2, TI-2693066, UL-94.



Стандарты соответствия



Абсорбер ETS-Lindgren модели FS-200 соответствует требованиям прочности MIL-STD-461D/E/F и производительности RTCA-D0-160 и идеально подходит для оснащения некритичных зон ЭМС камер FACTTM.



Характеристики абсорбера FS-200



Электрические показатели



• Частота max: 40 ГГц



• Частота min: 30 МГц



• Мощность (CW): 540.0 В/м, 775.0 Вт/м2



• Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2



Физические показатели



• Длина/Ширина/Высота: 60см/60см/20,3см
