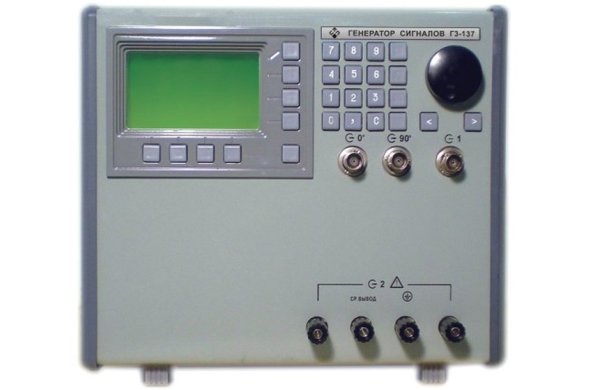

Генератор сигналов НЧ Г3-137
Генератор сигналов низкочастотный Г3-137 предназначен для проведения регламентных и ремонтных работ на образцах радиоэлектронной техники, комплектации вооружения, военной и специальной техники, для оснащения частей и подразделений технического обслуживания ВВТ, арсеналов, баз, ремонтных предприятий, метрологических частей и подразделений Минобороны России, предприятий оборонной промышленности и других отраслей экономики.Соответствует требованиям государственных заказчиков и оборонной промышленности. Разрешен для комплектации вооружения военной и специальной техники и поставки Министерству обороны РФ, поставляется под контролем военного представительства.Предназначен для формирования напряжения синусоидальной формы в диапазоне частот от 0,001 Гц до 500 кГц
| Технические характеристики | |
| Диапазон частот | 0,001 Гц – 500 кГц |
| Дискретность перестройки частоты | 0,001 Гц |
| Абсолютная погрешность установки частоты | ?(5?10-6 Fн + 1·10-6) Гц |
| Нестабильность частоты за 15 мин работы | ± 3·10-6 Fн Гц |
| Наибольший уровень выходной мощности (напряжения) на выходе « 1», не менее: Дискретность установки выходного напряжения на выходе « 1»: Погрешность установки уровня выходного напряжения на выходе « 1» не более Нестабильность уровня выходного напряжения на выходе « 1» за любые 3 часа работы Неравномерность уровня выходного напряжения на выходе « 1»: - в диапазоне частот 0,001 – 10 Гц - в диапазоне частот свыше 10 Гц – 500 кГц |
10 Вт (22,4 В) 3 мВ ±(0,025 Uн + 0,002) В 1 % ± 7,5 % ± 0,6 % |
| Наибольший уровень мощности (напряжения) на клеммах « 2» на нагрузках (5±0,05); (50±0,5); (600±6); (5000±50) Ом Дискретность установки выходного напряжения на клеммах « 2»: Погрешность установки выходного напряжения на клеммах « 2» Асимметрия выходного напряжения на клеммах « 2» |
7,5 Вт (6,2; 19,5; 68; 195 В соответственно) 1 – 30 мВ 10-11 % ± 5 % |
| Коэффициент гармоник выходного напряжения на выходе « 1» при нагрузке (50±0,5) Ом, не более: - в диапазоне частот 0,001Гц - 500 кГц Коэффициент гармоник на клеммах « 2» при нагрузках (5±0,05); (50±0,5); (600±6); (5000±50) Ом, не более |
0,005 - 0,5 % 1 % |
