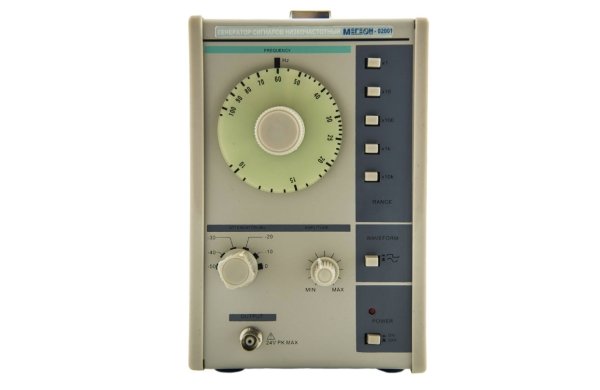

Генератор сигналов низкочастотный МЕГЕОН 02001

Артикул: 1-355592

  • Частотный диапазон: 10Гц ~ 1 МГц
  • Количесвто интервалов измерений: 5
  • Потребляемая мощность: 10.8 Ватт
  • Вход внешней синхронизации
  • Габариты: 128x190x239 мм

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02001. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02001 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Функциональные особенности:

  • Использование высокоточных и надежных компонентов обеспечивает высокую стабильность при минимальной погрешности
  • Вертикальное исполнение корпуса позволяет размещать генератор в вертикальных сборочных панелях
  • Прибор позволяет генерировать сигналы синусоидальной и прямоугольной формы
  • Интегрированный шестиуровневый аттенюатор позволяет регулировать уровень выходного сигнала с шагом 10 дБ
  • Возможность работы в пяти частотных интервалах
  • Генератор сигналов оснащен входом внешней синхронизации

Технические характеристики МЕГЕОН 02001

Параметр Значение
Частотный диапазон
Х 1 интервал 10 Гц – 100 Гц
Х 10 интервал 100 Гц – 1 кГц
Х 100 интервал 1 кГц – 10 кГц
Х 1К интервал 10 кГц – 100 кГц
Х 10К интервал 100 кГц – 1 мГц
Характеристики синусоиды
Выходное напряжение 5В и более
Нелинейные искажения на выходе 400 Гц – 20 кГц, 0.1% или менее (в интервале Х100 для 1 кГц); 50Гц – 500 кГц, 0.5% или менее
Неравномерность выходного напряжения +/- 0.5 dB (в отношении к уровню при 1 кГц)
Характеристики прямоугольного сигнала
Время нарастания 0.25 мкс или менее
Коэффициент заполнения 50% +/-5%.
Характеристики внешней синхронизации
Разброс +/-3% от частоты генератора.
Входное сопротивление около 100КОм
Максимальный уровень входного сигнала 15В среднеквадратическая.
Характеристики выхода
Сопротивление 600 Ом +/-10%
Аттенюатор 0dB, -10 dB, -20 dB, -30 dB, -40 dB, и -50 dB в 6 шагов (точность +/-1 dB при нагрузке сопротивлением 600 Ом).
Требования к питанию
Вход ~110В/220В 50/60 Гц
Потребляемая мощность 10,8 Ватт
Размеры
Габариты 128(Ш) Х 190(Д) Х 239 (В) мм
Масса 2.9 кг
