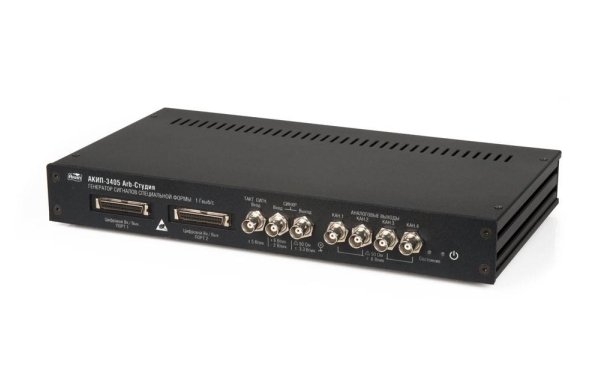

Генератор сигналов произвольной формы АКИП 3405 Arb-Студия

Артикул: 1-361498

  • 2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
  • Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
  • Диапазон частот: 2 мк Гц ... 1 25 МГц
  • Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
  • Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
  • Максимальная длина памяти для формирования сигнала 2 М Б
  • Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
  • Возможность формирования сигнала по заданной математической формуле
  • Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
  • Цифровая модуляция: AM, ASK
  • Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
  • Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D
  • Синхровход и синхровыход , интерфейс USB
  • ПО для формирования сигналов произвольной формы


Особенности генератора сигналов произвольной формы АКИП-3405 Arb-Студия:

  • 2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
  • Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
  • Диапазон частот: 2 мк Гц ... 1 25 МГц
  • Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
  • Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
  • Максимальная длина памяти для формирования сигнала 2 М Б
  • Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
  • Возможность формирования сигнала по заданной математической формуле
  • Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
  • Цифровая модуляция: AM, ASK
  • Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
  • Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D
  • Синхровход и синхровыход , интерфейс USB
  • ПО для формирования сигналов произвольной формы

Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП - 3404 Arb - СтудияАКИП - 3404 Arb - Студия c опцией D АКИП - 3405 Arb - Студия, АКИП - 3405 Arb - Студия c опцией D
ВЫХОДНЫЕ ПАРАМЕТРЫ Число выходных каналов 2 4
Выходной уровень 24 Впик (без нагрузки/ ХХ)
12 Впик на нагрузке 50 Ом
Диапазон частот (Cинус) 2 мк Гц ...1 25 МГц
Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение
Погрешность установки уровня синусоидального сигнала на частоте 1 кГц ± 0. 25 %
Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз )
ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 2 мк Гц ... 65 МГц (Импульс, меандр)
2 мкГц ... 31,25 МГц (Треугольник пила)
Частота дискретизации 4 Гц ...250 МГц
Длина памяти 2 Мб / канал
Разрешение по вертикали 16 бит
Минимальный размер осциллограммы 8 точек
Время нарастания < 3.5 нс
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов 1...1024
Количество повторений сегментов 1... 8 . 589 . 934 . 59 1
Минимальная длительность сегмента 16 нс
МОДУЛЯЦИЯ Виды модуляции AM, ASK, пользовательская
Несущая Стандартная или произвольная форма
ГЕНЕРАТОР КОДОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ( DIGITAL PATTERN – МОДЕЛИ С ОПЦИЕЙ D ) Число каналов 18 36
Частота дискретизации 125 МГц для побитовой последовательности
250 МГц для последовательности заданной длины
Выходной уровень 1,2...3,6 В
Длина памяти 2 Мб
Число слотов 1 2
Режимы генерации Параллельный; 1, 2 и 4 - проводный последовательный
ОБЩИЕ ДАННЫЕ Напряжение питания 12 В постоянное
Габаритные размеры 1
Масса 1,8 кг

Комплект поставки

Наименование АКИП - 3405 Arb - Студия Базовая модель АКИП - 3405 Arb - Студия c опцией D
1 Генераторы сигналов АКИП-3405 Arb-Студия 1 1
2 Сетевой шнур 1 1
3 Блок питания (Адаптер) 1 1
4 Кабель USB 1 1
5 Руководство по эксплуатации 1 1
5 ПО (CD - диск) 1 1
5 Кабель - шлейф для подключения 18/36 цифровых каналов - 2
