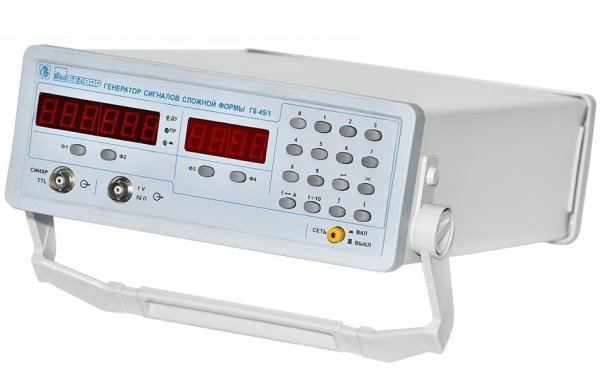

Генератор сигналов сложной формы Г6-45/1 предназначен для генерирования электрических сигналов:
- синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц;
- прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц.
- треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
Генератор имеет возможность формирования сигналов с различными видами модуляции, функциональных и телевизионных сигналов. Область применения генератора: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.
Технические характеристики
- количество формируемых сигналов (на ВЫХОДЕ 1) – 24 сигнала;
- возможность формирования сигналов с другими формами по желанию заказчика;
- погрешность установки частоты формируемых сигналов – не более ±5·10-3%;
- максимальная амплитуда напряжения на нагрузке 50 Ом: на Выходе 1 не менее 0,995В (регулируется дискретно); на Выходе 2 не менее 0,5В (не регулируется);
- коэффициент гармоник синусоидального сигнала: 0,5%, не более;
- нелинейность сигнала треугольной формы: 1%, не более;
- длительность фронта и среза сигнала прямоугольной формы: 10нс, не более;
- величина выброса за фронтом и за срезом сигнала прямоугольной формы: 3%, не более;
- Питание: сеть 230В, 50Гц, мощность 25В·А.
- Габариты, масса: 360×270×110мм, 3кг
- Рабочие условия эксплуатации: от от +10 ˚С до +35 ˚С
- Функционирование под управлением ПЭВМ и автономное.
