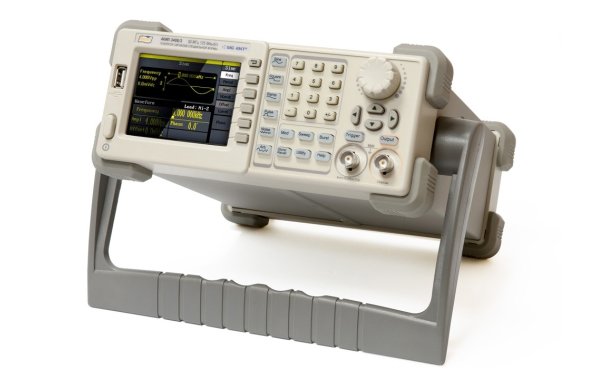

Генератор сигналов специальной формы АКИП-3408/3

Артикул: 1-361508

  • 1 канал
  • Диапазон частот (синус): 1 мкГц – 30 МГц; для прямоугольного сигнала до 10 МГц
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
  • Использование прямого цифрового синтеза (DDS)
  • Внутренний опорный генератор: ±1*10-4 (опция: ±2×10-7)
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
  • Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º
  • Синхронизация (вход и выход)

Особенности

  • 1 канал
  • Диапазон частот (синус): 1 мкГц – 30 МГц; для прямоугольного сигнала до 10 МГц
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
  • Использование прямого цифрового синтеза (DDS)
  • Внутренний опорный генератор: ±1*10-4 (опция: ±2×10-7)
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
  • Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º
  • Синхронизация (вход и выход)
  • Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
  • ПО для формирования сигналов СПФ (EasyWave)
  • Цветной графический дисплей (диаг. 8,9 см, 320х240)
  • Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)

Технические характеристики

Параметр Значение
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)
Частотный диапазон (для синуса) 1 мкГц – 30 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±1*10-4 (опция: ±2×10-7)
Выходной уровень (50 Ом) 2 мВ - 10 Впик-пик (≤ 10 МГц)
2 мВ - 5 Впик-пик ( 10 МГц)>
Выходное сопротивление 50 Ом
СИНУСОИДА
Погрешность установки уровня на 1 кГц ± (0,01×А + 2 мВ), при А± (0,01×А + 10 мВ), при А≥1 В
где А - установленное значение амплитуды (размах), мВ
Фазовый шум -108 дБн/Гц при отстройке 10 кГц
КНИ (коэфф. нелин. искажений) < 0,2 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник < -60 дБн от 0 до 1 МГц,
< -50 дБн свыше 10 МГц до 30 МГц
ПОСТОЯННОЕ СМЕЩЕНИЕ
Диапазон ±4,999 В
Погрешность установки ±(0,01×С + 5 мВ) при С±(0,05×С + 5 мВ) при С≥1 В
где С – величина смещения, мВ
ПРЯМОУГОЛЬНИК
Частотный диапазон 1 мкГц – 10 МГц
Время нарастания/спада < 24 нс
Выброс < 5%
Перестраиваемая скважность 20 – 80 %
Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
Джиттер 500 пс + 0,001% от периода
ПИЛА, ТРЕУГОЛЬНИК
Диапазон частот 1 мкГц – 300 кГц
Нелинейность <0,1%
Симметрия 0 – 100,0%
ИМПУЛЬС
Диапазон частот 500 мкГц – 5 МГц
Длительность импульса От 48 нс (разрешение 1 нс)
Время нарастания/спада 20 нс – 1600 с
Диапазон изменения скважности 0,1% - 99,9%
Выброс < 5%
Джиттер 500 пс + 0,001% от периода
БЕЛЫЙ ШУМ
Полоса частот (белый шум) 30 МГц (- 3 дБ)
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)
Диапазон частот 1 мкГц – 5 МГц
Длина памяти 16 тысяч точек
Разрешение ЦАП 14 бит
Частота дискретизации 125 МГц
Мин. время нарастания/спада 8 нс
Джиттер 8 нс
Память 10 форм сигналов (энергонезависимая)
ПАКЕТНЫЙ РЕЖИМ
Формы сигналов Синус, прямоугольник, пила, СПФ, импульс
Виды запуска По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Нач./конеч. фаза 0° - +360°
Период повторения 1 мкс – 500 с
Источник строб-импульса Внешний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Коэффициент АМ 0 - 120 % (АМ)
Девиация частоты 0 – 0,5*полоса пропускания, разрешение 1 мГц
ФМ
Формы несущей Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
ЧМН, АМН
Формы несущей Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее) Прямоугольник (скважность 50 %, 2 мГц – 50 кГц)
ШИМ
Диапазон частот 500 мкГц – 20 кГц
Модулирующее колебание (внутреннее) Синус, прямоугольник, пила, СПФ
ГКЧ
Формы несущей Синус, прямоугольник, пила, СПФ
Время качания 1 мс - 500 с
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ
Вход внешней синхронизации Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм
Выход SYNC Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц
ОБЩИЕ ДАННЫЕ
ЖК-дисплей Цветной графический, диагональ 8,9 см, разрешение: 320х240
Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры 105 × 229 × 281 мм
Масса 2,6 кг

Комплект поставки

Наименование Количество
1. Генератор сигналов специальной формы АКИП-3408/3 1
2. Сетевой шнур 1
3. Руководство по эксплуатации 1
4. USB кабель 1

Дополнительная комплектация (поставляется по отдельному заказу)

Наименование
1. Адаптер GPIB-USB
2. Опция 100 (термостатированный ОГ ±2×10-7 в год)
