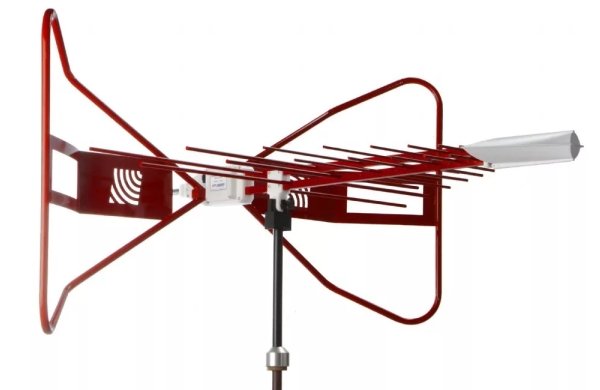

Гибридная антенна ETS-Lindgren 3142E (30 МГц - 6 ГГц)

Антенна EMCO 3142E BiConiLog

Модель 3142E BiConiLog имеет:

• Расширенный частотный диапазон: 30 МГц – 6 ГГц

• Низкий КСВН: 2:1(при более 50 МГц)

• Система установки: подвижная

• Индивидуальная калибровка

Антенна EMCO 3142E идеальна:

• Для тестирования устойчивости

• Для измерения параметров излучения

• Для излучения

Описание антенны ETS-Lindgren 3142E

Антенна 3142E BiConiLog представляет собой гибридную модель ETS-Lindgren, которая выделяется высокой эффективностью и компактными размерами.

Среди гибридных антенн ETS-Lindgren, кроме 3142E, есть модели 3143B, 3149 и 3140B, которые также обладают отличными характеристиками и большой производительностью.

Антенна EMCO 3142E позволяет проводить измерения в частотах 30 МГц – 6 ГГц, тем самым заменяя по своей функциональности несколько антенн и экономя немало времени.

Гибридная антенна 3142E BiConiLog является антенной двойного назначения, которая позволяет использовать ее для тестирования и устойчивости, и излучения.

Частотный диапазон 3142E BiConiLog

Модель антенны 3142E BiConiLog за счет покрытия верхних частот (до 6 ГГц) может производить измерения на соответствие IEC 61000-4-3.

КСВН антенны 3142E

Антенна ETS-Lindgren 3142E, несмотря на свои низкие частоты, имеет отличное значение КСВН, среднее значение которого составляет 2:1.

Помехоустойчивая и излучающая антенна

Для измерения параметров излучения одной функциональной антенной 3142E отпадает надобность в использовании разных антенн.

При измерениях на помехоустойчивость антенна EMCO 3142E может охватить широкий частотный диапазон (30 МГц – 6,0 ГГц).

Подвижная установка антенны

Гибридная антенна 3142E BiConiLog продается с кронштейном, совместимым с креплением типа «Stinger» или винтом 1/4"-20 (резьба).

Калибровка антенны 3142E

Антенна 3142E проходит индивидуальную калибровку:

• На дистанции 10 метров согласно ANSI C63.5

• На дистанции 1 и 3 метра согласно SAE ARP 958

Конфигурация антенны 3142E

Стандартная конфигурация 3142E

• Атенна 3142E BiConiLog в сборке

• Кронштейн крепежный к штативу для антенн (1/4” x 20)

• Крепление «Stinger»

• Калибровка индивидуальная

• Руководство, сертификат калибровки, коэффициенты антенны

Дополнительные опции

• Несколько вариантов штативов для антенн (неотражающие, неметаллические).

Рекомендуется штатив 7-TR для поворотов поляризации в вертикальном и горизонтальном направлениях.

Характеристики антенны 3142E

Электрические характеристики

• Частота мин: 30 МГц

• Частота макс: 6 ГГц

• Номинальное сопротивление: 50 Ом

• Тип разъема: N (мама)

• Средний КСВН: 2:1

• Направленная диаграмма

• Линейная поляризация

Физические характеристики

• Ширина антенны: 133,9 см

• Глубина антенны: 139,2 см

• Высота антенны: 76,2 см

• Вес антенны: 5,7 кг

Зависимость вх. максимальной/пиковой мощности от частоты
