HP - Абсорбер ETS-Lindgren СВЧ (200 МГц - 40 ГГц)

Артикул: 1-352125

  • Мощностные возможности: 200 В/м
  • Оптимизированная конструкция
  • Ячеистая структура абсорбера


• Мощностные возможности: 200 В/м

• Оптимизированная конструкция

• Ячеистая структура абсорбера

• Огнезащитная конструкция материала

• Низкая воспламеняемость HP абсорбера

• Pump-down для высоковакуумных применений



Описание поглотителя HP



Абсорберы HP представляют собой СВЧ поглощающий материал ETS-Lindgren, имеющий высокую производительность (High Performance).

Данный материал может использоваться при очень высокой температуре.

Высокотемпературный поглотитель HP разработан для эффективного поглощения в широкополосном частотном спектре 200 МГц – 40 ГГц.

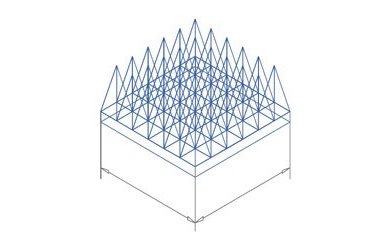

Пирамидальной формы элементы абсорбера HP покрывают специальным составом из смолы, который позволяет полимеру выдерживать высокую температуру.

При кратковременном воздействии поглотитель HP выдерживает 482,2С.

Абсорбер типа HP состоит из ячеистого материала, в котором используется нейлон. Данный тип поглотителя способен выдерживать постоянную температуру до 343,3С.

Благодаря использованию стойких к высокой температуре составляющих и ячеистой структуре, материал HP эффективен для высоковакуумных применений.

Поглотители HP обладают очень низкой степенью воспламеняемости, гораздо меньшей чем обычные СВЧ абсорберы. Их даже сложно разжечь.

Так, например, в случае пожара, ликвидировав источник возгорания, поглощающие материалы HP престанут гореть самостоятельно.

Поглотители СВЧ типа HP нашли широкое применение в безэховых камерах.



Модели абсорберов HP



Диапазон частот моделей HP абсорберов



Модель Частота минимальная Частота максимальная
HP-3PCL 4 ГГц 40 ГГц
HP-5PCL 2 ГГц 40 ГГц
HP-8PCL 1 ГГц 40 ГГц
HP-12PCL 1 ГГц 40 ГГц
HP-18PCL 500 МГц 40 ГГц
HP-24PCL 200 МГц 40 ГГц



Размеры моделей абсорберов HP



Модель Высота общая Высота базовая Высота пирамиды Вес номинальный Пирамидок в абсорбере
HP-3PCL 8,25 см 1,9 см 6,4 см 1,0 кг 256
HP-5PCL 12,7 см 2,5 см 10,2 см 1,6 кг 144
HP-8PCL 26,1 см 5,1 см 16,5 см 2,8 кг 64
HP-12PCL 31,1 см 5,7 см 25,4 см 3,8 кг 36
HP-18PCL 46,4 см 5,7 см 40,6 см 4,6 кг 16
HP-24PCL 61,0 см 10,2 см 50,8 см 6,1 кг 9



Характеристики поглотителей HP



Электрические показатели HP



• Мощность максимальная: 200 В/м
