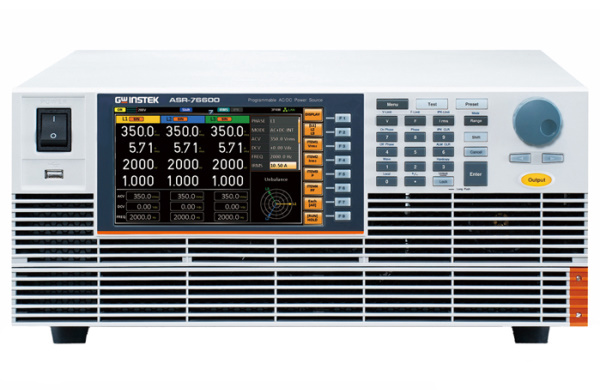

Особенности
- Моноблочное исполнение (4 U): выходная мощность до 6 кВт;
- Функция многоканального выхода: поддержка выдачи переменного напряжения по схеме 1P2W/ 1P3W/ 3P4W (1Ф2пр./ 1Ф3пр./ 3Ф4пр. – соответственно);
- Максимальное переменное Uвых (AC): фазное ~350 Вскз; линейное ~700 Вскз;
- Максимальное выходное напряжение постоянного тока (DC): 1000 В;
- Функция выдачи переменного трехфазного напряжения (сбалансированное/ несимметричное);
- Регулировка импеданса выхода (Output Impedance L1,L2,L3): Lвых 0,0…2000 мкГн, Rвых 0,0 - 1 Ом;
- Двухканальная функция контроля выходного напряжения/ тока;
- Функция редактирования выходных профилей и режим эмуляции на выходе;
- Мощные ресурсы редактирования и выдачи сигналов произвольной формы (более 40 типов встроенных типов сигналов произвольной формы);
- Схема сигнализации об аварии выходного напряжения (Phase Failure);
- Тип воспроизведения выходного напряжения: INT, EXT, ADD, SYN, VCA* (+ 10 режимов синхронизации при выдаче Uвых);
- Функция измерения гармоник (до 100-й компоненты);
- Расширенное управление веб-сервером для поддержки функций сбора/ acquisition и регистрации данных/ data logger;
- Параллельное соединение для увеличения выходной мощности (до 6-х блоков);
- Интерфейсы (стандартно): RS-232C, USB, LAN, аналоговый порт (Ext I/O);
- Дополнительно (опции): CAN BUS, DeviceNet, GPIB.
Технические характеристики
| Параметр | Значение | ||
| ASR-76450 | ASR-76600 | ||
| Режим «Формирование Uвых» | |||
| Функциональный выход | |||
| Режим | АС, DC, АС + DC | ||
| Выходная мощность (в зависимости от типа системы) | 4,5 кВА (1P2W, 3P4W), 3 кВА (1P3W) | 6 кВА (1P2W, 3P4W), 4 кВА (1P3W) | |
| Режим переменное напряжение VАС | |||
| Диапазон напряжений *1 (фазное) | Синус, прямоугольник | 0,01 - 175,0 В / 0,1 - 350,0 В | |
| Треугольник, произвольная форма | 0,01 - 500 Вп-п / 0,1…1000 Вп-п | ||
| Диапазон напряжений *2 (линейное) | Синус, прямоугольник | 1P3W: 0,01 - 350,0 В/ 0,01 - 700,0 В 3P4W: 0,01 - 303,1 В/ 0,01 - 606,2 В |
|
| Треугольник, произвольная форма | 1P3W: 0,01 - 1000 Вп-п/ 0,01 - 2000 Вп-п 3P4W: 0,01 - 866,0 Вп-п/ 0,01 - 1732 Вп-п |
||
| Разрешение | 0,01 В / 0,1 В | ||
| Погрешность установки *3 | ± 0,5 %*Uуст. +0,6 В / ± 1,2 В | ||
| Максимальная выходной ток (скз) *4 | 1P2W | 45 А скз / 22,5 А скз | 60 А скз / 30 А скз |
| 1P3W, 3P4W | 15 А скз / 7,5 А скз | 20 А / 10 А скз | |
| Максимальный пиковый ток *5 | Смотреть примечание | ||
| Коэффициент мощности нагрузки (Pf) *6 | 0…1 | ||
| Максимальная выходная мощность | 4,5 кВА | 6 кВА | |
| Диапазон частот (f) | AC | 15…2000 Гц | |
| AC+DC | 1,0…2000 Гц | ||
| Разрешение | 0,01 Гц; 0,1 Гц | ||
| Погрешность установки f | ± 0,01% | ||
| КНИ (Output Distortion) | < 0,3% (1-100 Гц), < 0.5% (100,1- 500 Гц), < 1% (500,1 - 2000 Гц) | ||
| Нестабильность U вых | ≤ 0,005 % | ||
| Диапазон установки начальной фазы *7 (при включении Uвых) | 0,0…359,9° (произв. / фикс. знач.); разрешение 0,1° (1 Гц…. 500 Гц), 1° (500 …2000 Гц) | ||
| Диапазон установки конечной *7 (при выключении Uвых) | 0,0…359,9° (произв. / фикс. знач.); разрешение 0,1° (1 Гц…. 500 Гц), 1° (500 …2000 Гц) | ||
| Погрешность установки *8 | ±1° (45 Гц … 60 Гц) / ±2° (15 Гц…2000 Гц) | ||
| Разрешение | 0,1° | ||
| Режим постоянное напряжение VDC | |||
| Диапазон напряжений | ±0,1… ±250 В/ ±0,1…±500 В | ||
| Разрешение | 0,01 В / 0,1 В | ||
| Погрешность установки *9 | ± 0,3 %*Uуст. +0,3 В / 0,6 В | ||
| Максимальный ток *10 | 45 А / 22 А | 60 А / 30 А | |
| Максимальный пиковый ток *11 | Смотреть примечание | ||
| Максимальная выходная мощность | 500 Вт | 500 Вт | |
| Нестабильность U вых | ≤ 0,1 % | ||
| Уровень пульсаций | 0,5 Вскз / 1 Вскз | ||
| Режим «Измерение» (шкала «100 В/ 200 В») | |||
| Переменное (с.к.з) и постоянное (Средн.) выходное напряжение *12 *13 (ВОЛЬТМЕТР) | |||
| Погрешность измерения (45..65 Гц и DC) | СКЗ, Усред. | ± 0,5%*Uизм + 0,5 В / 1 В (45 Гц … 60 Гц, DC) ± 0,7%*Uизм + 1 В / 2 В (15 Гц … 2000 Гц) |
|
| Пиковый *14 | ± 2%*Uизм + 1 В / 2 В | ||
| Разрешение | 0,01 В / 0,1В | ||
| Переменный (с.к.з) и постоянный (Средн.) выходной ток *15 (АМПЕРМЕТР) | |||
| Погрешность измерения | СКЗ, Усред. | ± 0,5%*Iизм + 0,1 А / 0,05 А (45…65 Гц и DC) ± 0,7%*Iизм + 0,2 А / 0,1 А (15…2000 Гц) *1 |
± 0,5%*Iизм + 0,05 А / 0,03 А (45…65 Гц и DC) ± 0,7%*Iизм + 0,1 А / 0,05 А (15…2000 Гц) *1 |
| Пиковый *16 | ± 2%*Iизм +1 А / 0,5 А (45...65 Гц и DC) | ± 2%*Iизм +0,5 А / 0,25 А (45...65 Гц и DC) | |
| Разрешение | 0,01 А / 0,1 А | ||
| Выходная мощность (ВТ, ВА, ВАР) *17 *18 (ВАТТМЕТР) | |||
| Разрешение | 0,1 Вт / 1 Вт (ВА, ВАР) | ||
| Погрешность измерения | ± 1%*Pизм + 3 Вт *19 ± 2%*Pизм + 6 ВА (ВАР) *20 |
± 1%*Pизм + 1 Вт *19 ± 2%*Pизм + 2 ВА (ВАР) *20 |
|
| Коэффициент мощности нагрузки (PF) | |||
| Диапазон измерений | 0,001…1,000 | ||
| Разрешение | 0,001 | ||
| Гармоники напряжения U% *21 (в режиме AC-INT 50/ 60 Гц) | |||
| Максимальное число гармоник | До 100-й включительно (для основной частоты) | ||
| Предел измерения | 200 В / 400 В (полная шкала за 100%) | ||
| Разрешение | 0,01 В / 0,1 В (0,01%) | ||
| Погрешность измерения *23 | ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники); ± 0,3 %*Uизм + 0,5 В/ 1 В (20-я..100-я гармоника) |
||
| Гармоники тока I% *21 (в режиме AC-INT 50/ 60 Гц) | |||
| Максимальное число гармоник | До 100-й включительно | ||
| Предел измерения (полная шкала за 100%) | 63 А / 31,5 А | 21 А/ 10,5 А | |
| Разрешение | 0,01 А / 0,1 А (0,01%) | ||
| Погрешность измерения *23 | до 20-й гармоники | ± 1,0 %*Iизм + 1,5А/ 0,75 А | ± 1,0 %*Iизм + 0,5 А/ 0,25 А |
| 20…100-я гармоники | ± 1,5 %*Iизм + 1,5А/ 0,75 А | ± 1,5 %*Iизм + 0,5 А/ 0,25 А | |
| Общие данные | |||
| Дисплей | Цветной ЖКИ (TFT), диагональ 17,78 см | ||
| Входное электропитание/ AC Input (в зависимости от системы Uвых) | 1P2W | 180 - 264 В | |
| 3P3W_△ | 180 - 264 В (L-L) | ||
| 3P4W_Y | 180 - 264 В (L-N) | ||
| Частота напряжения входящего питания | 47 – 63 Гц | ||
| Коэффициент Мощности* (шкала «200Vac») | 0,95 (тип.) | ||
| Схемы защиты и установка лимитов допуска | UVP, OVP, OCP, OTP, OPP, авария вентилятора (Fan Fail), лимиты по току (Limit): Peak Current / RMS Current | ||
| Внутренняя память | 16 ячеек | ||
| Интерфейс ДУ | USB, LAN, RS-232, Опции: CAN BUS, DeviceNet, GPIB |
||
| Габаритные размеры | 430 × 176 × 590 мм | ||
| Масса | ~40 кг | ||
| Условия эксплуатации | 0…40 °С (относительная влажность 20…80% /RH) | ||
| Хранение | -10.. 70 °С (относительная влажность < 90%/ RH) | ||
Примечания:
*1 Для настройки фазного напряжения на многофазном выходе. В режиме баланса все фазы настраиваются совместно, а в режиме дисбаланса каждая фаза устанавливается индивидуально.
*2 Y соединение 4-х проводное, Delta-соединение 4-х проводное.
*3 Для выходного напряжения от 10 В до 175 В / от 20 В до 350 В, синусоидальная волна, выходная частота от 45 Гц до 65 Гц, без нагрузки, настройка напряжения постоянного тока 0 В (режим AC+DC) и 23°C. ± 5°С. Для настройки фазного напряжения на многофазном выходе.
*4 Если выходное напряжение выше номинального значения, оно ограничено для обеспечения допустимой мощности. Если имеются наложения постоянного тока, активный ток AC+DC соответствует максимальному току. В случае 40 Гц или ниже или 400 Гц или выше, а температура окружающей среды составляет 40 градусов или выше, максимальный ток может уменьшиться.
*5 Максимальный пиковый ток в режиме АС определяется выражением: Iпик = Iскз х х4, По выпрямляющей нагрузке конденсаторного входа. Ограничено по максимальному току.
*6 Внешняя подача энергии или регенерация, если мощность обратного потока превышает короткую, невозможна.
*7 Фазы L1, L2 и L3 могут быть установлены независимо в независимом режиме на многофазном выходе.
*8 Может быть установлен только в независимом режиме многофазного вывода.
*9 При выходном напряжении от -250 В до -10 В, от +10 В до +250 В / от -500 В до -20 В, от +20 В до +500 В, без нагрузки, переменное напряжение устанавливается равным 0 В (режим AC+DC) и 23°C ± 5°C.
*10 Если выходное напряжение выше номинального значения, оно ограничено для обеспечения допустимой мощности. Если есть наложения переменного тока, активный ток переменного + постоянного тока соответствует максимальному току. При температуре окружающей среды 40 градусов и выше максимальный ток может уменьшиться.
*11 Максимальный пиковый ток в режиме DС определяется выражением: Iпик = Iскз х х4.
*12 Для многофазного выхода спецификация указана для фазного напряжения, и отображение среднего значения постоянного тока невозможно выбрать.
*13 Значения точности указаны для случая, когда выходное напряжение находится в пределах диапазона настройки напряжения.
*14 Точность указана только для выходного сигнала постоянного тока или синусоидального сигнала.
*15 Значения точности указаны для случая, когда выходной ток составляет от 5% до 100% максимального тока.
*16 Точность указана только для выходного сигнала постоянного тока или синусоидального сигнала.
*17 Для выходного напряжения 50 В или выше выходной ток в диапазоне от 10 % до 100 % максимального тока постоянного тока или выходная частота от 45 Гц до 65 Гц.
*18 Полная и реактивная мощности не отображаются в режиме постоянного тока.
*19 Для нагрузки с коэффициентом мощности 0,5 и выше.
*20 Для нагрузки с коэффициентом мощности 0,5 и ниже.
*21 Измерение не соответствует IEC или другому стандарту. Фазное напряжение и фазный ток.
*22 Для выходного напряжения от 10 В до 175 В / от 20 В до 350 В.
*23 Выходной ток в диапазоне от 5 % до 100 % максимального тока.
Дополнительные опции
(Поставляется отдельно)
| № | Наименование |
| 1 | ASR-003 Интерфейс GPIB |
| 2 | ASR-004 Интерфейсная плата DeviceNet |
| 3 | ASR-005 Интерфейс CAN |
| 4 | ASR-006 Кабель для параллельного внешнего соединения ИП «Ведущий-Ведомый» (длина 31 см) |
| 5 | GTL-232 Кабель RS-232C |
| 6 | GTL-248 Кабель GPIB |
| 7 | GRA-451 Адаптер для монтажа в стойку (EIA): комплект аксессуаров для установки ИП в стандартный 19” шкаф |
| 8 | GPW-009 6RVV3 кабель питания, 3х2,5 мм2, длина 3 м, исполнение RVS3-5*3P (тип VDE/ Европа) |
| 9 | GPW-012 6RVV5 кабель питания, 5х2,5 мм2, длина 3 м, исполнение RVS3-5*5P (тип VDE/ Европа) |
| 10 | GPW-015 6RVV4 кабель питания, 4х2,5 мм2, длина 3 м, исполнение RVS3-5*4P (тип VDE/ Европа) |
