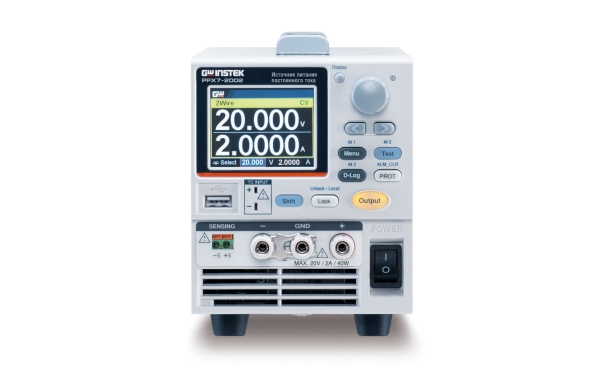

Одноканальный линейный источник питания PPX7-2002 (20В/2A/40Вт). Источник питания отличается компактностью, ультранизким уровнем выходных шумов и пульсаций (≤0,35 мВскз), высокой скоростью установления выходного напряжения, реакцией на изменение нагрузки (< 50 мкс). Обеспечивает выбор приоритета режима стабилизации напряжения или стабилизации тока на выходе источника питания, возможность раздельной регулировки скорости нарастания/ спада напряжения и силы тока, а также установку требуемой задержки включения/ отключения функционального выхода источника.
Встроенный ЖК-индикатор обеспечивает 4 режима разрешения при отображении выходного тока и 2 режима разрешения выходного напряжения. Это даёт пользователю возможность высокоточной регулировки при воспроизведении выходных параметров для питания чувствительной нагрузки. С помощью функции цифрового регистратора данных входные отсчеты могут быть сохранены на USB-устройство для сбора результатов измерений длительного цикла записи IoT-устройств, портативных гаджетов, датчиков и других компонентов.
Технические возможности и особенности PPX7-2002
- Выбор стартового приоритета CC/ CV
- Четыре уровня разрешения Iвых (min 0,1 мкА)/ два уровня разрешения Uвых (min 0,1 мВ)
- Задержка выдачи мощности на выходе
- Регулируемое время нарастания U/ I
- Тестирование гасящих резисторов
- Задержка защиты от перегрузки (OCP Delay)
- Выходная последовательность (Sequence)
- 4-проводная схема питания удаленной нагрузки
- Регистратор данных (Data Logger)
- Защита: OVP, UVL, OCP, OTP, функция AC alarm
- Поддержка измерения температуры (подключение термопары K-типа – опция GTL-205A)
- Интерфейс: USB, LAN, RS-232, RS-485, (GPIB – опция PPX-G)
- Размер: высота 3U, ширина 1/4 19” стойки (панель и аксессуары для монтажа источника – опция GRA-441-E)
Сферы применения и целевые области эксплуатации PPX7-2002
- Разработка и выпуск IoT-устройств (интернет вещей)
- Электронный дизайн портативных изделий
- Отладка встроенных медицинских устройств (электронных имплантов)
- Анализ и тестирование датчиков (сенсоров положения, дальности и др.)
Технические характеристики
| Максимальное напряжение 1 канал |
20 В |
| Максимальный ток 1 канал |
2 А |
| Тип преобразования |
Линейный |
| Возможность программирования |
Да |
| ДУ (интерфейс) |
USB, LAN, RS-232, RS-485, порт IO (Analog Control) |
| 19” форм фактор |
¼ стандартной 19” стойки |
| Особенности |
4 диапазона Iвых (разреш. - H/ M/ L/ LL) и 2 диапазона Uвых (H/ L). | Макс. разрешение 0,1 мкА/ 0,1 мВ. Выбор скорости нарастания U/I в режиме приоритета CV/ CC («high speed/ slew rate» - 3 настройки). Низкий уровень шумов и пульсаций (≤0,5 мВскз), высокая скорость установления Uвых при изм. нагрузки (< 50 мкс). Режим измерения температуры (-200 …+1370°С). Регистратор данных (Data Logger). Задержка вкл. выхода, отложенная защита от перегрузки (OCP Delay). Выходная последовательность (Sequence), питание удаленной нагрузки (4 пр. схема). Память профилей настройки (10 ячеек).Защита OVP, UVL, OCP, OTP, функция AC alarm. Опциональный интерфейс GPIB (зав. установка) |
| Максимальная мощность |
40 Вт |
