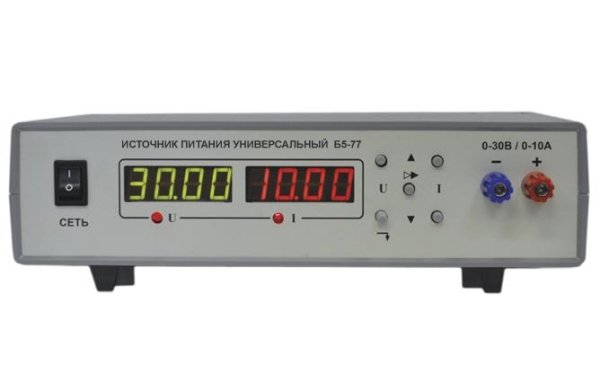

Источник питания универсальный Б5-77

Артикул: 1-352549

  • измерение и цифровую индикацию значений выходного напряжения и тока
  • защиту от перегрузок
  • самодиагностику



Источник питания универсальный Б5-77 предназначен для питания радиотехнических устройств при лабораторных исследованиях,  ремонте и обслуживании радиоаппаратуры и обеспечивает:



  • измерение и цифровую индикацию значений выходного напряжения и тока
  • защиту от перегрузок
  • самодиагностику
  • электронную поразрядную установку напряжений и токов
  • работу в режиме дистанционного управления через интерфейс RS-232
  • дискретность установки напряжения 10 мВ
  • дискретность установки тока 10 мА



Источник питания универсальный Б5-77 соответствует требованиям государственных заказчиков и оборонной промышленности, разрешен для комплектации вооружения, военной и специальной техники и поставки Министерству обороны РФ.



В обновленной модели источника питания универсального Б5-77  путем отбора комплектующих изделий и оптимизации схемно-конструктивных решений амплитудное значение пульсаций выходного напряжения снижено до 5-12 мВ в зависимости от режима работы, а среднеквадратическое (эффектив-ное) значение пульсаций выходного напряжения не превышает 0,2-1 мВ.



Технические характеристики источника питания универсального Б5-77



Параметр

Значение

Выходное стабилизированное напряжение

(0,3 – 29,99) В

с дискретностью установки 10 мВ

Выходной стабилизированный ток

(0,1 – 10) А

с дискретностью установки 10 мА

Погрешность установки напряжения

±(0,02U + 0,02) В

Погрешность установки тока

±(0,02Iвых+0,03) А

Пульсации выходного напряжения

в режиме стабилизации напряжения



  • амплитудное значение

≤ 5 – 12 мВ

  • эффективное значение

 ≤ 0,2 – 1 мВ

Пульсации тока (эффективное значение)

в режиме стабилизации тока

≤ 8 мА

Нестабильность выходного напряжения



  • по сети

± (0,001UМАКС + 0,003)В

  • по нагрузке

± (0,001UМАКС + 0,02)В

Нестабильность выходного тока



  • по сети

± (0,02IМАКС + 0,05)А

  • по нагрузке

± (0,02IМАКС + 0,05)А

Масса

3кг

Габариты

260x210x83мм

Заменяет Б5-29, Б5-44, Б5-44А, Б5-46, Б5-47, Б5-65,Б5-66, Б5-70, Б5-71, Б5-71/1М, Б5-77М, Б5-78 , Б5-78/1 , Б5-78/3 , Б5-78/4 , Б5-78/6 , Б5-84 , Б5-86 , Б5-3003 , Б5-3005 , Б5-3010 , TEC41, U8001A, U8002A, PWS2185, PWS4323
