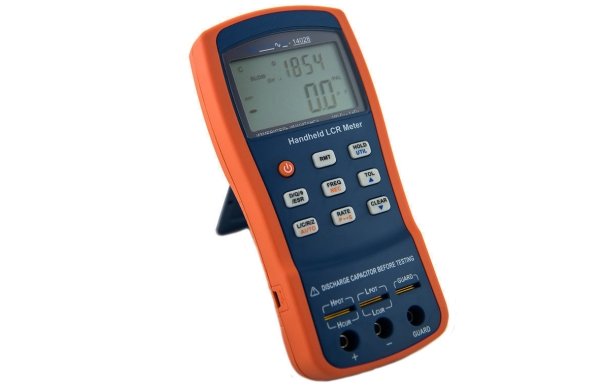

Двух — индикаторный измеритель иммитанса Мегеон 14028 — это высокоточная разработка от компании Мегеон. Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания — от внешнего источника питания или от батарейки 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса Мегеон 14028 сможет полностью заменить старые лабораторные измерители RLC.
Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панели.
Функциональные особенности:
- Режим допускного контроля
- Регистрация минимальных, средних и максимальных показаний
- Интегрированная функция калибровки
- Звуковое оповещение при нажатии клавиш
- Автоматическое выключение при длительном простое
- USB — порт для связи с персональным компьютером
Технические характеристики МЕГЕОН 14028
| Функции | ||||||||
| Измеряемые величины | основной параметр: L/C/R/Z дополнительный параметр: D/Q/0/ESR |
|||||||
| Режим эквивалентной схемы | последовательная/ параллельная схема | |||||||
| Режим выбора измеряемого параметра (UCIR) | ручной, автовыбор | |||||||
| Режим выбора диапазона | автоматический | |||||||
| Измерительные входы | З-контакгные, 5-контактные | |||||||
| Скорость измерения | 4 или 1.5 измерения/с | |||||||
| Калибровка | в состоянии холостого хода (XX) и при коротком замыкании (КЗ) | |||||||
| Допуск при сортировке | 1, 5, 10, 20% | |||||||
| Плавкий предохранитель | 0.1 А/63В | |||||||
| Интерфейс | мини-USB (виртуальный последовательный порт) | |||||||
| Параметры испытательного сигнала | ||||||||
| Частота | 100, *120 Гц, 1 | |||||||
| Уровень | 0.6 в, среднеквадратическое | |||||||
| Выходной импеданс | 100 Ом | |||||||
| Дисплей | жидкокристаллический (ЖК), двухиндикаторный (отображение двух измеряемых параметров: основной, дополнительный) | |||||||
| Подсветка (зависит от модификации) | питание от батареи: яркость 50 % через 15 с, автовыключение через 30 с. Внешнее питание: вкл./выкл. только вручную | |||||||
| Показание | макс, показание основного параметра: 40,000; мин. разрешение дополнительного параметра: 0.0001 (D/Q/0) | |||||||
| Мин. основная погрешность | 0.25 % | |||||||
| Основной параметр | отображаемый диапазон и разрешение | |||||||
| Дополнительный параметр | Отображаемый диапазон | Разрешение | ||||||
| ESR | 0.0000 - 999.9 | 0.0001 | ||||||
| D | 0.0000 - 9.999 | 0.0001 | ||||||
| Q | 0.0000 - 9999 | 0.0001 | ||||||
| 0 | -179.9°-179.9° | 0.01° | ||||||
| Питание | ||||||||
| Батарея питания | тип IEC 6LR61 (9 В, щелочная) | |||||||
| Сетевой адаптер | вход: 220 В (±10 %), 50 Гц (±5 %) выход: 12-15 В, постоянный ток | |||||||
| Потребляемый ток (подсветка ЖК-дисплея выключена) | не больше 28 мА типовое: 25 мА (тестовый сигнал 1 кГц, нагрузка 100 Ом) | |||||||
| Потребляемый ток в состоянии автовыключения | не больше 2 мкА (модели без зарядки аккумулятора) | |||||||
| Время работы от батареи | типовое: 16 часов (подсветка ЖК-дисплея выключена, свежая щелочная батарея) | |||||||
| Автовыключение (только при батарейном питании) | 5, 15, 30, 60 мин. или функция выключена (OFF); установка производителя 5 мин. | |||||||
| Индикация разряженной батареи | отображается на ЖК-дисплее при снижении напряжения на батарее ниже 6.8 В | |||||||
| Общие | ||||||||
| Условия эксплуатации | температура | 0-40 °С | ||||||
| отн. влажность | не больше 90 % | |||||||
| Масса | 350 г | |||||||
| Размеры (В х Ш х Д) | 190x90x41 мм | |||||||
| Соответствие стандартам безопасности и ЭМС | IEC 61010-1: 2001 IEC 61326-2-1: 2005 |
|||||||
