Предназначен для исследования, настройки и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике, посредством наблюдения амплитудно–частотных характеристик (АЧХ) и фазочастотных характеристик (ФЧХ) коэффициентов передачи и отражения на экране ЭВМ с цифровым отсчетом измеряемых величин.
Позволяет производить:
- измерение коэффициента стоячей волны по напряжению (КСВН) или модуля и фазы коэффициента отражения;
- измерение модуля и фазы коэффициента передачи (ослабления и усиления);
- измерение группового времени запаздывания (ГВЗ);
- одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;
- запись результатов измерения в файл;
- вывод результатов измерения на принтер;
- вывод графиков измеренных характеристик на принтер;
- сравнение АЧХ и ФЧХ двух узлов.

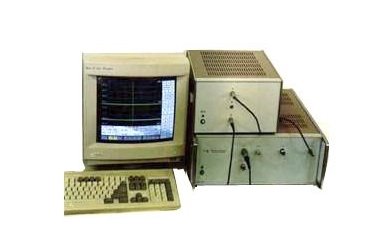

СОСТАВ
Преобразователь аналого-измерительный (ПАИ): для обработки измеряемых сигналов и управления генератором
Генератор (ГКЧ): перекрывает весь частотный диапазон от 1 до 1500 МГц
Комплекты комбинированные с внешними СВЧ узлами и ЭВМ типа IBM PC.
Для работы с ЭВМ с установленными системами Windows 98, Windows ME, Windows XP через «СОМ» или «USB» порт по требованию Заказчика дополнительно поставляется комплект интерфейсный.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение (диапазон) |
|
Диапазон рабочих частот, МГц |
от 1 до 1500 |
|
Полоса перестройки, МГц |
от 0,1 до 1499 |
|
Диапазон измерения: модуля коэффициента отражения (Г) КСВН (Кстu) модуля коэффициента передачи (А), дБ фазы коэффициента передачи и отражения, градус ГВЗ, нс, в полосе частот F |
от 0 до 1 от 1 до 2 от + 30 до – 80 от 0 до ± 180
от 0 до 104 / ΔF |
|
Основные погрешности измерения: модуля коэффициента отражения, КСВН, % модуля коэффициента передачи, дБ фазы коэффициента отражения, град
фазы коэффициента передачи, град ГВЗ, нс |
± (0,014 + 0,07 Г2) ± 2,5Кстu ± (0,01 |А| + 0,3) ± {1+ 4Г + (0,5/Г)} или ± [ (0,7/ (Кстu – 1) + 3,2] ± (2 + 0,05 |А|) ± 300/ Δ F |
|
Волновое сопр. измерительного тракта,Ом |
50 и 75 |
|
Тип соединителя (канал, мм) |
II, III, VIII, IX, по ГОСТ 13317 |
|
16/6,95; 7/3,04; 16/4,6; 3,5/1,52 |
|
|
Условия эксплуатации |
3 группа, ГОСТ 22261 |
Г, А, Кстu, U – измеряемые значения коэффициентов отражения, передачи и КВСН
Габариты(мм), масса(кг): генератор (ГКЧ) – 486х173х505; 24; преобразователь (ПАИ) – 310х173х310; 12
Заменяет: Р4-68
