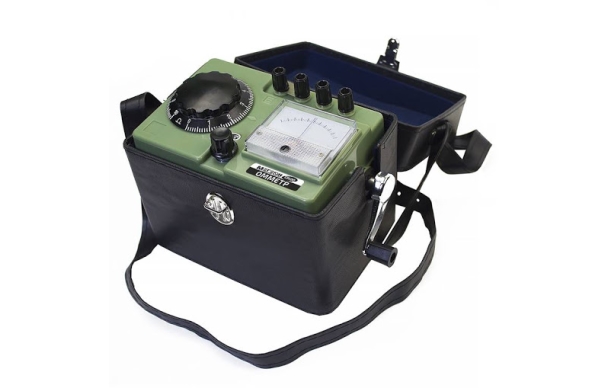

Измеритель сопротивления заземления МЕГЕОН 13400 предназначен для измерения сопротивления заземления различного заземляющего оборудования, например, электрических систем, электрических устройств и молниеотводов. Также данный прибор может использоваться для проверки проводников высокого сопротивления; возможно применение в целях вычисления удельного сопротивления грунта. В основе работы данного прибора лежит компенсационный метод измерения. Так же в приборе использован потенциальный электрод для дополнительного заземления.
Характеристики
| Сопротивление заземления, Ω | 0...10; 0...100; 0...1000 |
| Дополнительное исследование, Ω | 0,1; 1; 10 |
| Диапазон измерений - цена деления шкалы, Ω | ≤ 1000; ≤ 2000; ≤5000 |
| Температура использования, °С | -20...+40 |
| Относительная влажность, % | ≤80% |
| Класс точности | 4 |
| Вращение ручки генератора, об/мин | 150 |
| Фактор уклона | Допустимое изменение - 50% от показателя, при котором наклон измерителя равен 5 градусам от горизонтального положения в любом направлении |
| Влияние наружного магнитного поля | Допустимое изменение - 100% от показателя, при котором интенсивность магнитного поля равна 0,4 кА/м |
| Изоляционное сопротивление | Должно быть менее 20 Ω при комнатной температуре и относительной влажности не более 80% |
| Напряжение изоляции | Изоляция может выдерживать до 50ГЦ синусоидального переменного напряжения в 0,5кВ |
| Габариты прибора (ДхШхВ), см | 11,2 х 17,2 х 13,3 |
| Вес прибора, кг | 1,3 |
| Габариты упаковки (ДхШхВ), см | 13,5 х 26,2 х 20,1 |
| Вес с упаковкой, кг | 1,8 |
Комплектация
Мегаомметр МЕГЕОН 13100 - 1 шт.
Футляр - 1 шт.
Измерительные провода:
5 м.: - 1 шт.
20 м.: - 1 шт.
40 м.: - 1 шт.
Измерительные стержни - 2 шт.
Инструкция пользователя и паспорт - 1 шт.
