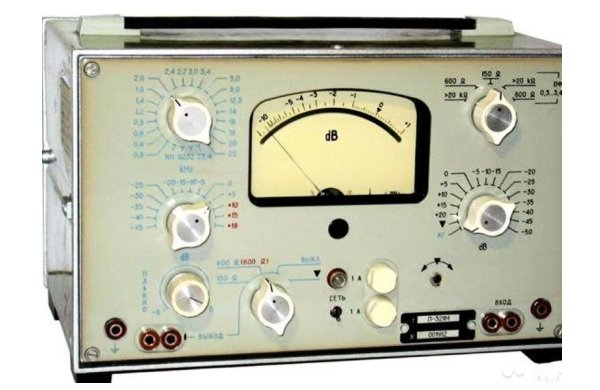

Предназначен для эксплуатационных измерений каналов тональной частоты, предгрупповых трактов и линий связи в диапазоне частот от 0.3 до 32 кГц, а также для измерения уровней сигнала в диапазоне частот от 0.2 до 150 кГц и контрольных проверок на частотах 62 и 101 кГц.
• измерение остаточного затухания ( усиления );
• измерение амплитудно-частотных характеристик;
• измерение рабочего затухания линий связи;
• измерение уровней сигнала в диапазоне частот от 0.2 до 150 кГц;
• измерение интегральных уровней шумов в канале тональной частоты;
• проверку работоспособности первичных групповых трактов на частотах 62 и 101 кГц.
Может устанавливаться в аппаратных подвижных узлов связи и аппаратных технического обслуживания.
Основные технические характеристики:
Генератор:
- Значения фиксированных частот, Гц: 300; 400; 600; 800; 1200; 1400; 1600; 2000; 2400; 2697; 3000; 3404; 5000; 8000; 12306; 14118; 16000; 18113; 20000; 22326; 23400; 32000; 61930; 101050
- Основная погрешность по частоте, Гц: + 0.001
- Диапазон выходного уровня: при нагрузке 600 Ом, дБ: - 45 ¸ +18 ; при нагрузке 150 Ом - 45 ¸ + 5
- Основная погрешность выходного уровня на частоте 0.8 кГц: + 0.3 дБ
Измеритель уровня:
- Диапазон частот, кГц: 0.2 ¸ 150
- Диапазон измеряемых уровней, дБ: - 60 ¸ +20 дБ,
- Вход прибора, Ом: 600; 150; высокоомный.
Питание прибора осуществляется:
- от сети переменного тока частотой 50 Гц напряжением 220 В;
- от сети переменного тока частотой 400 Гц напряжением 115 В;
- от источника постоянного тока напряжением 27 В.
Масса(кг): 13 Габариты(мм): 205х255х320
