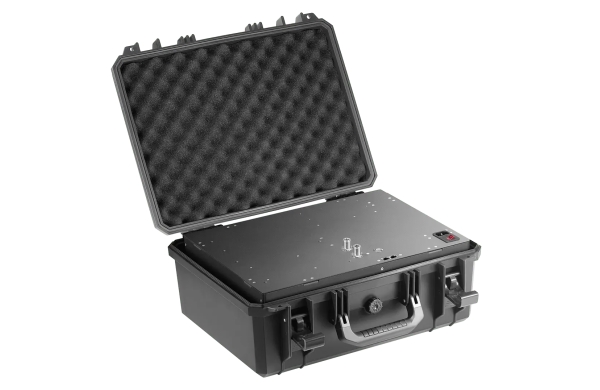

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Характеристики
| ТОРГОВАЯ МАРКА |
INWAVE |
|---|---|
| ГОСРЕЕСТР |
НЕТ |
| СТРАНА ПРОИЗВОДИТЕЛЬ |
РОССИЯ |
| ДИАПАЗОН ЧАСТОТ |
8 КГЦ – 4 | 8.5 |10 | 13.5 ГГЦ (ОПЦИИ) |
| ЧУВСТВИТЕЛЬНОСТЬ ПРИ 25°C, 1 ГГЦ |
-163 ДБМ/ГЦ |
| ИЗБИРАТЕЛЬНОСТЬ |
90 ДБ |
| ДИНАМИЧЕСКИЙ ДИАПАЗОН |
147 ДБ |
| ТОЧКА КОМПРЕССИИ 1 ДБ ПО ВХОДУ, ПРИ ВЫКЛЮЧЕННОМ ВХОДНОМ АТТЕНЮАТОРЕ |
-13 ДБМ |
| ДИАПАЗОН ОСЛАБЛЕНИЯ АТТЕНЮАТОРА (СТАНДАРТ. КОМПЛ.) |
0 .. 31.5 ДБ, ШАГ 0.5 |
| КОЭФФИЦИЕНТ ШУМА АКТИВНОЙ ЧАСТИ |
8 ДБ |
| ФАЗОВЫЙ ШУМ НА ЧАСТОТЕ 1 ГГЦ С ОТСТРОЙКОЙ 10 КГЦ |
-139 ДБН/ГЦ |
| СКОРОСТЬ СКАНИРОВАНИЯ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ |
28 ГГЦ/С |
| ЧИСЛО КАНАЛОВ |
2 |
| МАКСИМАЛЬНАЯ ПОЛОСА ПРИЕМА |
260 МГЦ |
| МАКСИМАЛЬНАЯ ПОЛОСА АНАЛИЗА СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ |
260 МГЦ |
| МИНИМАЛЬНАЯ ПОЛОСА РАЗРЕШЕНИЯ |
0.1 ГЦ |
| ОБЪЕМ ВНУТРЕННЕЙ ПАМЯТИ |
2 ГБ (67108864 ОТСЧЕТОВ) |
| ИНТЕРФЕЙС |
10 ГБИТ/С ETHERNET (SFP+) |
| ФОРМАТ ВЫВОДА ДАННЫХ |
ВЕЩЕСТВЕННЫЙ СПЕКТР (ДБМ) КОМПЛЕКСНЫЙ СПЕКТР ВРЕМЕННАЯ ВЫБОРКА (I/Q) |
Опции
- Диапазон рабочих частот 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWR-DDR DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
- MWR-DDR+ DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
- MWR-EMI Набор ЭМИ фильтров
- MWR-UPR Доступ пользователя к программированию ПЛИС
- MWR-SW Антенный переключатель на каждый когерентный канал приема (суммарно обеспечивается подключение до 4 антенн к РПУ)
- MWR-RT Анализ спектра в реальном времени
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
