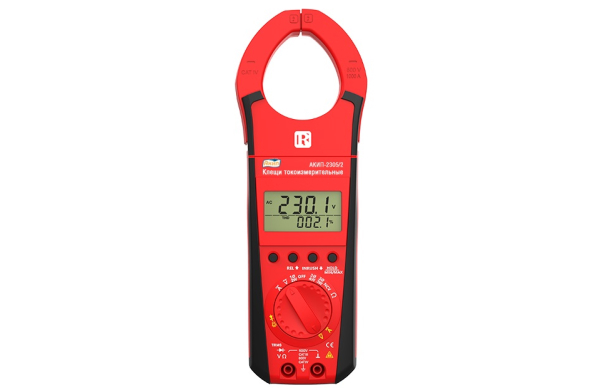

Клещи электроизмерительные АКИП-2305/2

Артикул: 1-387655

Измеряет: DCA, ACA, DCV, ACV, Мощность, Энергия, Пусковой ток, Сопротивление, Прозвон цепи, Гармоники, PF, CF, DF, Проверка диодов; Ток переменный А: 1000; Ток постоянный А: 1000; Разрешение по току (мА): 100; Напряжение переменное В: 1000; Напряжение постоянное В: 1000; Разрешение по напряжению (мВ): 100; Сопротивление максимум (кОм): 4; Разрешение по сопротивлению (Ом): 1; Базовая погрешность (%): ± 1,5; Диаметр губок (мм): 51; Ваттметр (кВ/ кВА/ кВАР): Да; Измерение ср. кв. значения: Да (TRMS); Прозвон цепи: Да; Проверка диодов: Да; Особенности: Рабочий диапазон 40…400 Гц. Мощность до 1000 кВт (1-Ф), до 3000 кВт (3-Ф), ± 3% (макс. разрешение 1 Вт), измерение - ЛС/ кВт*ч. Базовая погрешность DCV ±0,5%.Регистрация эл. ёмкости AC/ DC (А*ч), длительность цикла до 24ч. Регистрация бросков пускового тока INRUSH (tИ =100мс), НЧ фильтр (LPF). Регистрация пиковых, МАКС/ МИН значений тока и напряжения, относит. измерения (REL/Zero), удержание показаний (Hold). Измерение сумм. Кг (THD,%), гармоник напряжения и тока (до 49-й). Бесконтактный детектор напряжения (NCV), определение угла сдвига ( 0-360 °). ЖКИ с подсветкой (4 разряда, макс. «9999», 2 изм/с). Безопасность 1000В кат III/ 600В кат IV. Питание 9В х1шт (Крона/ тип 6F22), автовыключение 10 мин. Уникальная конструкция обеспечивает вращение губок клещей преобразователя тока под разными углами (макс. до 90°) как по часовой стрелке, так и в обратном направлении (6 фиксир. позиций). Курок измерений (размыкание клещей) находится на тыльной стороне, максимально удален от токоведущего проводника и ВВ потенциала

Особенности

  • измерение переменного (TRMS) тока до 1000 А;
  • измерение постоянного тока (DCA) до 1000 А;
  • максимальный предел при измерении мощности * (активной, реактивной, полной) до 9999 кВт, лошадиных сил до 9999 лс, коэффициента мощности (PF), частоты;
  • измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
  • регистрация бросков пускового тока (Inrush current);
  • измерение мощности в лошадиных силах, а также пересчет в кВт/ч;
  • измерение мощности в 1Ф и 3Ф сетях *;
  • автодетектирование типа сигнала (постоянный / переменный), фильтр НЧ (LPF);
  • удержание показаний (Data Hold), регистрация максимальных / минимальных значений тока и напряжения;
  • измерение коэффициента гармоник (THD, %), гармоник напряжения и тока (до 49-й);
  • измерение сопротивления (до 10 кОм), прозвонка цепи, тест диодов;
  • бесконтактный детектор фазного напряжения, определение порядка чередования фаз;
  • ЖК-дисплей с подсветкой, автовыключение;
  • управление с помощью переключателя режимов и функциональных кнопок;
  • высокая степень безопасности (категория IV 600 В/ категория III 1000 В).

Технические характеристики

Параметр АКИП-2305/1 АКИП-2305/2
Измерение силы переменного тока (ACA)
Предел измерений 99,99 A, 400 А 999,9 А
Разрешение 0,01 А, 0,1 А 0,01 А
Погрешность измерения ± (1,5 % + 5 единиц счёта) @ для частоты 50/60 Гц
Полоса частот 40 Гц … 400 Гц
Измерение силы переменного тока с фильтром НЧ (LPF)
Предел измерений 99,99 A, 400 А 999,9 А
Разрешение 0,01 А, 0,1 А 0,01 А
Погрешность измерения Предел 99,99 A
± (1,5 % + 0,3 А) @ для частоты 50…60 Гц
± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
Предел 400 A
± (1,5 % + 5 единиц счёта) @ для частоты 50…60 Гц
± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
± (1,5 % + 5 единиц счёта) @ для частоты 50…60 Гц
± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
Измерение постоянного тока / DCA
Предел измерений 99,99 A, 400 А 999,9 А
Разрешение 0,01 А, 0,1 А 0,01 А
Погрешность измерения 1 ± (3 % + 5 единиц счёта) @ для частоты 50 / 60 Гц
Полоса частот 40 Гц … 400 Гц
Измерение напряжения (автовыбор AC/DC)
Предел измерений (AC/DC) 999,9 В
Разрешение 0,1 В
Погрешность измерения (DCV) ± (0,5 % + 2 единицы счёта)
Погрешность измерения (ACV) ± (0,75 % + 5 единиц счёта) @ для частоты 50 / 60 Гц
При использовании фильтра НЧ (LPF):
± (0,75 % + 5 единиц счёта) @ для частоты 50…60 Гц
± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
Погрешность измерения (DC+AC) ± (1,25 % + 5 единиц счёта)
Полоса частот 40 Гц … 400 Гц
Измерение бросков тока (INRUSH)
Предел измерений (50/60 Гц) 99,99 A, 400 А 999,9 А
Погрешность измерения 2 ± (3 % + 5 единиц счёта)
Период интегрирования 100 мс
Активная мощность (W)
Пределы измерений * 9,999 / 99,99 / 999,9 / 9999 кВт
Разрешение 1 / 10 / 100 Вт / 1 кВт
Погрешность измерения 3 ± (2 % + 5 единиц счёта)
Коэффициент мощности (PF)
Диапазон измерений - 1,00 … + 1,00
Разрешение 0,001
Погрешность измерения ± 3 °
Фазовый сдвиг
Диапазон измерений 0,0 … 360 °
Разрешение 0,1 °
Погрешность измерения 3 ± 3 °
Крест-фактор
Диапазон измерений 1,0 … 2,9 / 3,0 … 5,0
Разрешение 0,1
Погрешность измерения 4 ± (2,0 % + 3 единицы счёта) / ± (3,0 % + 5 единиц счёта)
Суммарный коэффициент гармоник (THD)
Диапазон измерений 0,1 % … 99,9 %
Разрешение 0,1 %
Погрешность измерения 4 ± (3,0 % + 20 единиц счёта)
Полоса частот 45 Гц … 65 Гц
Гармоники (ток / напряжение)
Диапазон измерений (№№ гармоник) 01 … 13 / 14 … 49
Разрешение 0,1 В / 0,1 А / 0,1 %
Погрешность измерения ± (3,0 % + 10 единиц счёта) / ± (5 % + 10 единиц счёта)
Сопротивление и целостность цепи
Предел измерений 9999 Ом
Разрешение 1 Ом
Погрешность измерения ± (0,5 % + 5 единиц счёта )
Прозвонка цепи ≤40 Ом (звуковой сигнал частотой 2 кГц)
Испытание p-n перехода
Диапазон измерений 0 … 2,2 В
Разрешение 0,001 В
Погрешность измерения ± (0,5 % + 5 единиц счёта)
Общие данные
Тип преобразователя клещей датчик Холла
Максимальное индицируемое число 9999
Максимальный диаметр провода (Ø) 50 мм 40 мм
Источник питания 9 В х 6 (тип 6LF22 (6LR61 / Крона))
Ресурс источника питания 48 часов
Автовыключение 10 минут
Условия эксплуатации 0 °C … 55 °C, относительная влажность не более 75 %
Габаритные размеры 90 х 270 х 70 мм
Масса 500 г
Внимание!!! Минимальное измеряемое значение в режиме ACA/DCA 0,1 А, в режиме НЧ фильтра (LPF) 1 A.
Примечание:
1 - Перед выполнением измерений постоянного тока выполните автоматическую коррекцию нуля долгим нажатием клавиши REL.
2 - Для АКИП-2305/1 погрешность нормируется для тока ≥ 5 А, для АКИП-2305/2 погрешность нормируется для тока ≥ 10 А.
3 - Для АКИП-2305/1 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 4 А. Добавить к погрешность 10 ед. счета при уровне мощности < 5 кВт/кВА или 6,7 л.с. Для АКИП-2305/2 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 5 А. Добавить к погрешность 10 единиц счёта при уровне мощности < 5 кВт/кВА или 6,7 л.с.
4 - Погрешность нормируется для напряжения ≥ 10 В и тока ≥ 10 А.
* Ограничения по измеряемой мощности в зависимости от схемы подключения
Параметр АКИП-2305/1 АКИП-2305/2
1-фазная сеть, 2 проводная схема 400 кВт/кВА, 536 л.с. 1000 кВт/кВА, 1341 л.с.
3-фазная сеть, 3 проводная схема 1200 кВт/кВА, 1608 л.с. 3000 кВт/кВА, 4023 л.с.
3-фазная сеть, 4 проводная схема 693 кВт/кВА, 928 л.с. 1732 кВт/кВА, 2322 л.с.

Комплект поставки

Наименование Количество
1 Клещи электроизмерительные 1
2 Набор пробников 1
3 Зажимы крокодил 2
4 Кейс для переноски 1
