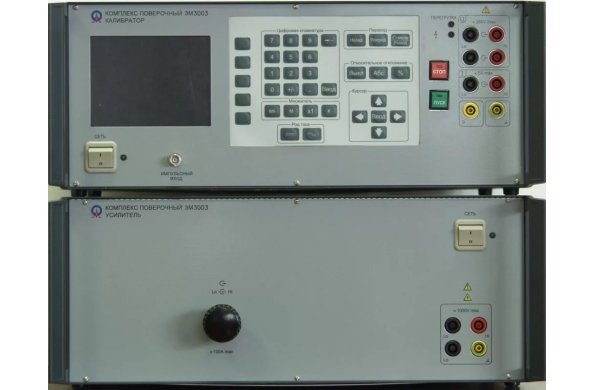

Предназначен для поверки электроизмерительных приборов класса точности 0,1 и менее точных в процессе производства и эксплуатации. Может использоваться в качестве самостоятельного прибора, а также в автоматизированных измерительных системах градуировки и поверки приборов, и других системах, где требуется дистанционно управляемый источник калиброванных токов и напряжений.
- широкий диапазон воспроизведения калиброванных токов и напряжений;
- широкий диапазон частот на переменном токе 20Гц – 20кГц;
- регулировка угла сдвига фазы между током и напряжением в диапазоне 0 – 360º;
- высокая точность воспроизведения тока, напряжения, угла сдвига фазы.
|
Поверяемые приборы |
Конечные значения воспроизводимых напряжений и токов |
Предел допускаемой приведенной основной погрешности, % |
|||
|
на постоянном токе |
В диапазоне частот, Гц |
||||
|
20…2500 |
до 10000 |
до 20000 |
|||
|
Милливольтметры |
1…10 мВ 10..100 мВ 100…1000 мВ |
0,04 0,03 0,02 |
0,05 0,05 0,03 |
0,1 0,05 0,04 |
0,15 0,1 0,05 |
|
Вольтметры |
1…1000 В* |
0,01 |
0,02 |
0,03 |
0,04 |
|
Миллиамперметры |
0,1…1,0 мА 1,0…10 мА 10…100 мА 100…1000 мА |
0,02 0,02 0,01 0,01 |
0,04 0,02 0,02 |
0,06 0,03 0,03 |
0,1 0,05 0,04 |
|
Амперметры |
1,0…10 А 10…25 А 25…100 А |
0,02 0,03 0,05 |
0,03 0,04 0,1 |
0,04 0,05 0,2 |
0,05 0,1 |
|
Ваттметры CosY = 1; Cos < 1 |
10 мА…10 А 1,0…750 В |
0,03 |
0,04 |
0,05 |
0,08 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
* Для переменного напряжения указано амплитудное значение.
Масса(кг): блок управления 25; блок усилителей 25;
Габариты(мм): блок управления 270х448,8х496; блок усилителей 270х448,8х496
