Логопериодическая спиральная коническая антенна
Довольно широкое применение в сегодняшней современной техники радиосвязи нашли спиральные конические антенны, которые характеризуются достаточно простотой конструкцией, широкой полосой и эллиптической поляризацией поля не взирая на свой небольшой конструктивный размер.
Успешное применение в радиоизмерении для промышленности нашли логопериодические спиральные конические антенны.

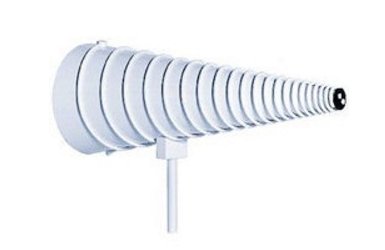

Антенны Conical Log spiral ETS-Lindgren
Конические логоспиральные антенны ETS-Lindgren(Conical Log spiral), которые представляют собой широкополосные антенны, имеют круговую поляризацию.
Такие спиральные конические антенны идеальны для измерения радиосигналов или генерирования радиоволн с круговой поляризацией.
Компания ETS-Lindgren выпускает надежные и качественные конические логоспиральные антенны, которые идеально зарекомендовали себя во всем мире.
В наши дни, особенно в области ЭМС, применяются в том числе для радиоизмерений такие модели антенн круговой поляризации ETS-Lindgren, как: EMCO-3101, EMCO-3102, EMCO-3103 и другие.
Антенна ETS-Lindgren 3102 нашла свое применение, например, в тестовой системе AMS-8800.
Характеристики антенны ETS-Lindgren 3101
• Диапазон частот (рабочий) – 200 МГц – 1 ГГц
• Мощность max – 100 Вт, пиковая - 150 Вт
• КСВН – 2,4 : 1
• Значение импеданса – 50 Ом
• Вид поляризации – круговая
• Тип разъема – N
• Вес – 4,5 кг
• Размер антенны 3101 – 81,3 см
См. подробное описание конической логоспиральной антенны ETS-Lindgren 3101.
Характеристики антенны ETS-Lindgren 3102
• Диапазон частот (рабочий) – 1 ГГц – 10 ГГц
• Мощность макс. – 50 Вт, пиковая – 100 Вт
• Значение КСВН – 1,6:1
• Импеданс составляет – 50 Ом
• Вид поляризации – круговая
• Тип разъема – N
• Вес – 3,6 кг
• Размер антенны 3102 – 81,3 см
См. подробное описание конической логоспиральной антенны ETS-Lindgren 3102.
Характеристики антенны ETS-Lindgren 3103
• Диапазон частот (рабочий) – 100 МГц – 1 ГГц
• Мощность max – 100 Вт, пиковая - 100 Вт
• КСВН – 1,6 : 1
• Значение импеданса – 50 Ом
• Поляризация – круговая
• Разъем - N-тип
• Вес – 10,0 кг
• Размер антенны 3103 – 102,1 см
