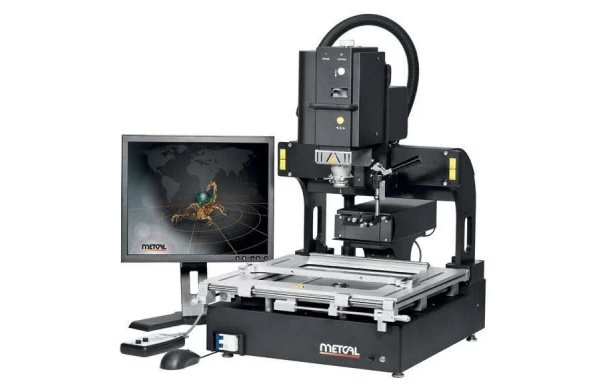

Конвекционная станция для ремонта и монтажа BGA/CSP METCAL APR Scorpion APR-1100-SRS

Артикул: 2-360679

  • Электропитание: 200-240 В AC, 50/60Гц, 15А одна фаза
  • Энергопотребление суммарное: 2600Вт
  • Контроль температуры: По термопарам К-тип или бесконтактному пирометру
  • Помпа: Встроенная помпа 24В


Арт.: APR-1100-SRS

APR-1100-SRS конвекционная паяльная система для BGA/CSP с системой позиционирования, в комплекте ПК с предустановленным ПО и монитором

  • Подходит для ремонта плат размером с материнскую плату
  • Раздельный подогреватель платы 2800Вт и верхний нагреватель 550Вт
  • Питание от одной фазы 208-240В, 50/60Гц, 15А
  • Модульная конструкция позволит вам выбрать только то, что вам действительно нужно
  • Держатель платы шириной для плат максимальной шириной 343мм и неограниченной длиной
  • Плавное перемещение головок в горизонтальной плоскости на линейных блоках
  • Автоматический захват компонента по окончании термопрофиля при демонтаже
  • Встроенный компьютер с ОС Linux и портами USB для сохранения информации
  • Опциональная оптическая система позиционирования на двух матриц высокого разрешения 1080р, не требующая калибровки. Имеет раздельную светодиодную подсветку (синий верх, белый низ) и  поле зрения 45х45мм.
  • Опциональная прецизионная установочная головка с точностью установки до 0.038мм (базовая головка до 0.1мм)
  • Бесконтактный инфракрасный термодатчик
  • Сопла, вакуумные присоски от APR-5000

Особенная программа

  • Функция автоматического составления термопрофиля Micro Oven™
  • Возможность изменять целевые точки термопрофиля, время зон «на лету»
  • Отображение контрольных графиков контрольных температур в реальном времени
  • Сохранение термопрофилей во встроенном ПК и передача по USB
  • Понятный графический интерфейс
  • Простая калибровка нагревателей
  • Система пользователей с правами с парольной защитой

Система позиционирования

  • Двойная, цветная Full HD камера с увеличением 50х
  • Не требует калибровки
  • Раздельная LED подсветка
  • Поле зрения 45х45мм, 25x25мм для модели APR-1200A-SRS-MOB

  Конвекционная станция для ремонта и монтажа BGA/CSP APR Scorpion является более экономичной, но не менее качественной альтернативой APR-5000-DZ. Система имеет модульную конструкцию. Самая доступная версия – APR-1000-SRS, дополненная оптической системой позиционирования с 2-мя матрицами – APR-1100-SRS, а головкой для точной установки компонента – APR-1200-SRS, с моторизированным приводом головки для особо точной установки APR-1200A-SRS.

 Новейшее программное обеспечение с технологией Micro Oven™ поможет составить правильный термопрофиль и имеет дружественный интерфейс. Программа позволяет менять параметры термопрофиля прямо во время работы станции. Графики температур отображаются на мониторе в реальном времени.

 Так же стоит отметить высококлассную оптическую систему позиционирования с двумя независимыми матрицами, не требующую регулярных калибровок. Подсветка верхней камеры имеет синий оттенок для удобства различия компонента и платы на мониторе.

 Держатель плат имеет открытую конструкцию, что позволит работать с большими и нестандартными платами, такими как материнские платы ПК и ноутбуков.



Технические характеристики APR-1000/1100/1200-SRS

Электропитание

200-240 В AC, 50/60Гц, 15А одна фаза

Энергопотребление:



Суммарное

2600Вт

Нагреватели:



Внутренний подогреватель

900Вт

Внешний подогреватель

1800Вт

Верхний нагреватель

550Вт

Контроль температуры

По термопарам К-тип или бесконтактному пирометру

Максимальные температуры:



Конвекционная головка

400О

Подогреватели

350ОC

Регулировка воздушного потока

Предустановка на 8,16,24 л/мин

Помпа

Встроенная помпа 24В

Захват компонента



Максимальные размеры

45мм х 45мм

Минимальные размеры

0.51мм х 0.25мм

Максимальная масса

55 г.

Держатель платы



Максимальные размеры платы

343мм х неограниченно*

Рабочая область

304мм х 406мм

Максимальная толщина платы

6мм

Позиционирование



Видимая область

45мм х 45мм

Размеры системы ШхДхВ

457мм х 559мм х 660 мм

Масса

63.5 кг

Гарантия

1 год, лампы и нагреватели 90 д.

Сертификаты

CE, cTUVus, GS, YVU German

  * используется держатель платы с открытыми границами



Комплект поставки

  • VNZ-01..VNZ-12              Вакуумные присоски 1,5,8,12мм
  • UBS-APR-XL    Держатель платы с основанием
  • APR-TC3           Миниатюрные термопары (3 штуки)
  • 19782      Настраиваемый центрирующий держатель компонента
  • Встроенный ПК с предустановленным управляющим ПО, кабели, инструкция пользователя
