Область применения прибора
Промышленные предприятия и организации (службы охраны труда и техники безопасности, службы главного энергетика), учебные заведения, научные центры, музеи, библиотеки и архивы, предприятия транспорта и связи, центры метрологии и сертификации, медицинские учреждения, центры Госсанэпиднадзора, сельское хозяйство и многие другие.
Рекомендован для применения при аттестация рабочих мест. Среди показателей качества световой среды особое место занимает пульсация освещенности. Известно, что колебания освещенности с частотой 100 Гц, превышающей критическую частоту слияния световых мельканий, зрительно не воспринимаются, однако отрицательное воздействие пульсации освещенности на биоэлектрическую активность мозга подтверждена многочисленными исследованиями. Установлено также возрастание отрицательного действия колебаний света на организм человека с увеличением глубины колебаний. Это определяет требования к ограничению глубины пульсации освещенности при изменении во времени светового потока. Документы, в которых приводится нормирование пульсации светового потока: СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы" (утв. Главным государственным санитарным врачом РФ 30 мая 2003 г. Г.Г. Онищенко); СНиП 23-05-95 2003 "Естественное и искусственное освещение".
Назначение
Прибор предназначен для измерения коэффициента пульсации освещённости и освещённости в видимой области спектра (380 ... 760) нм и яркости накладным методом ТВ-кинескопов, дисплейных экранов и протяжённых самосветящихся объектов в видимой области спектра (380…760) нм

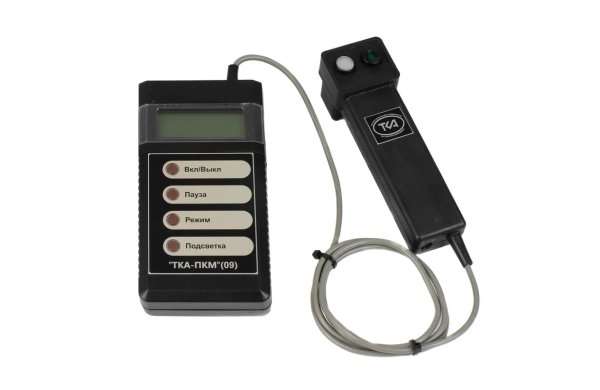

Конструктивные особенности
3.1. Принцип прибора основан на преобразовании светового потока, создаваемого источниками света, в непрерывный электрический сигнал, пропорциональный освещённости [лк] или яркости [кд/м2], который затем преобразуется аналого – цифровым преобразователем в цифровой код, индицируемый на цифровом табло индикаторного блока. Работа идет в дискретном времени с дискретизацией отсчетов, выбираемой встроенным 8-ми канальным 12-ти разрядным АЦП. В измерительной головке установлено два первичных преобразователя излучения – полупроводниковые кремниевые фотодиоды с системой светофильтров и диафрагм. Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещенности пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости по формуле.
3.2. Все измеряемые величины выводятся на встроенный цифровой индикатор (дисплей). На первом экране отображаются параметры освещённости, на втором экране — яркость (переключение кнопкой «РЕЖИМ»).
3.3. На корпусе прибора расположен разъем USB типа В. Существует возможность экспорта данных, полученных в приборе, в программу под Windows для дальнейшего анализа. Прибор может быть подключен по полудуплексному синхронному последовательному интерфейсу к компьютеру или иному контроллеру.
В комплект поставки входит:
Кабель связи ................................................................ 1 шт, Диск с программным обеспечением........................... 1 шт.
Прибор передает информацию в последовательный порт в текстовом режиме с использованием OEM 866 кодировки. В модификации с USB выходом установите драйвер виртуального COM-порта
| Диапазоны измерения освещенности, лк | 10 - 200 000 |
| яркости, кд/м2 | 10 - 200 000 |
| коэффициента пульсации, % | 1 - 100 |
| Предел допускаемой основной относительной погрешности измерения освещённости, % | 8 |
| яркости, % | 10 |
| коэффициента пульсации | 10 |
| Время непрерывной работы прибора, ч (не менее) | 8,0 |
| Рабочие условия эксплуатации прибора: | |
| температура окружающего воздуха, °С | от 0 до 40 |
| относительная влажность воздуха при температуре 25°С, % | 95 |
| атмосферное давление, кПа | 80-110 |
| Для питания прибора используется щелочная батарея 6PLF22 (типоразмер батареи "Крона"), 9 В. | |
| Габаритные размеры прибора, мм (не более): | |
| измерительный блок | 160х85х30 мм. |
| фотометрическая головка | 150х50х50 мм. |
| Масса прибора, кг (не более) | 0,6 |
| Средняя наработка на отказ, ч, не менее | 2000 |
