Краткие характеристики:

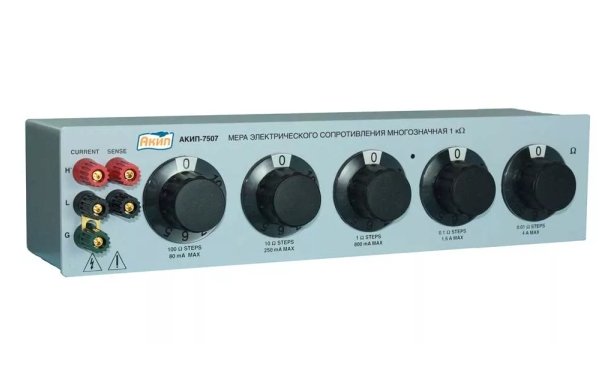

- Мера электрического сопротивления многозначная декадная
- Погрешность: от 0,01%
- Очень низкое нулевое сопротивление: < 1 мОм на декаду
- Высокопроизводительные переключатели из серебряного сплава
- Широкий модельный ряд, сопротивления от 1 мОм до 111 МОм
- Температурный коэффициент: от ±5×10-6/°С
- Высокая стабильность: от ±2×10-5/год
- В составе меры используются неиндуктивные или низкоиндуктивные резисторы
- Возможность монтажа в стойку (опция)
Код заказа: АКИП-7507-X-X-XXXX,
Например: АКИП-7507-X2-4-1Ом (мера сопротивления, удвоенная мощность, 4 декады, номинальное значение сопротивления ступени младшей декады 1 Ом)
| Номинальное значение сопротивления одной ступени | Макси-мальное сопроти-вление | Старение/год | Пределы основной относительной погрешности | Температурный коэффициент | Максима-льный ток | Максимальное значение напряжения на мере (одна ступень) |
Максимальное значение мощности (одна ступень) |
| АКИП-7507-X | |||||||
|---|---|---|---|---|---|---|---|
| 1 мОм | 10 мОм | ±5×10-5 | ±(0,01%+2 мОм) | ±5×10-5/°С | 8,0 А | 5 мВ | 0,04 Вт |
| 10 мОм | 100 мОм | ±5×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 4,0 А | 40 мВ | 0,16 Вт |
| 100 мОм | 1 Ом | ±5×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 1,6 А | 0,16 В | 0,25 Вт |
| 1 Ом | 10 Ом | ±2×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 0,8 А | 0,8 В | 0,6 Вт |
| 10 Ом | 100 Ом | ±2×10-5 | ±(0,01%+2 мОм) | ±1,5×10-5/°С | 0,25 А | 2,5 В | 0,6 Вт |
| 100 Ом | 1 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 80 мА | 8 В | 0,6 Вт |
| 1 кОм | 10 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 23 мА | 23 В | 0,5 Вт |
| 10 кОм | 100 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 7 мА | 70 В | 0,5 Вт |
| 100 кОм | 1 МОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 2,3 мА | 230 В* | 0,5 Вт |
| 1 МОм | 10 МОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 0,7 мА | 700 В* | 0,5 Вт |
| 10 МОм | 100 МОм | ±5×10-5 | ±0,03% | ±1×10-5/°С | 0,1 мА | 1000 В* | 0,1 Вт |
| АКИП-7507-X2 | |||||||
| 1 мОм | 10 мОм | ±5×10-5 | ±(0,01%+2 мОм) | ±5×10-5/°С | 9,0 А | 9 мВ | 0,08 Вт |
| 10 мОм | 100 мОм | ±5×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 6,3 А | 63 мВ | 0,4 Вт |
| 100 мОм | 1 Ом | ±5×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 2,2 А | 0,3 В | 0,5 Вт |
| 1 Ом | 10 Ом | ±2×10-5 | ±(0,01%+2 мОм) | ±2×10-5/°С | 1,1 А | 1,1 В | 1,2 Вт |
| 10 Ом | 100 Ом | ±2×10-5 | ±(0,01%+2 мОм) | ±1,5×10-5/°С | 0,35 А | 3,5 В | 1,2 Вт |
| 100 Ом | 1 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 110 мА | 11 В | 1,2 Вт |
| 1 кОм | 10 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 35 мА | 35 В | 1,2 Вт |
| 10 кОм | 100 кОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 11 мА | 110 В | 1,2 Вт |
| 100 кОм | 1 МОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 3 мА | 500 В* | 1 Вт |
| 1 МОм | 10 МОм | ±2×10-5 | ±(0,01%+2 мОм) | ±5×10-6/°С | 1 мА | 1000 В* | 1 Вт |
| 10 МОм | 100 МОм | ±5×10-5 | ±0,03% | ±1×10-5/°С | 0,1 мА | 1000 В* | 0,1 Вт |
* Максимальное напряжение на мере 2000 В.
| Характеристики | Параметры | Значения |
| Общие данные | Нулевое сопротивление |
?1МОм декады: 10 МОм декада: ~3 мОм (на постоянном токе) |
| Максимальное напряжение | 2000 Впик | |
| Условия эксплуатации | 10°С...+40°С и относительная влажность до 80% | |
| Габариты (мм) | 1 декада – 95 x 83 x 110 2-3 декады – 310 х 89 х 102 4-5 декад – 376 х 89 х 102 6-7 декад – 439 х 89 х 102 8-11 декад – 483 х 178 х 178 |
|
| Масса (кг) | 1 декада – 0,45 2-3 декады – 1,7 4-5 декад – 2,0 6-7 декад – 2,4 8-9 декад – 3,5 10-11 декад – 3,7 |
|
| Опции | -X2 – удвоение мощности -RM - Вариант корпуса меры серии АКИП-7506 для монтажа в 19 стойку -RO - Клеммы на задней панели -K – 4-х контактная схема подключения + земля (для уменьшения нулевого сопротивления) |
