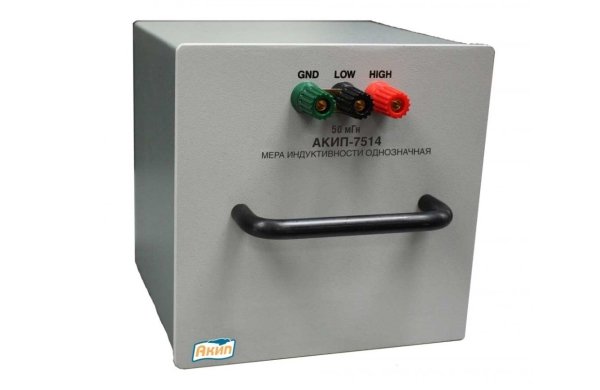

Мера индуктивности однозначная АКИП-7514-50мГн

Артикул: 1-365424

  • Ном. значение, L 50 мГн
  • Отклонение от ном. значения ±0,1%
  • Частота тест-сигнала 1 кГц



Краткие характеристики:



  • Высокоточные однозначные меры индуктивности
  • Диапазон воспроизведения «L»: 1 мкГн …10 Гн
  • Отклонение от номинала: ±0,25%...±5% (в зав. от модели)
  • Число терминалов: 3 (для мер
  • Старение: ±0,01%/ за год.
  • Низкий температурный коэффициент
  • Схемы подключения: 2-х пр. / 3пр (+ GND / Земля)
  • Масса не более 5,3 кг



Модель Ном. значение,
L
Отклонение
от ном. значения
Частота
тест-сигнала
Частота
резонанса*
Сопротивл.
пост. току*
(R dc)
Значение Q*
(при 100 Гц)
Ток (с.к.з.) для:
200 мВт**3 Вт**
АКИП-7514-1мкГн 1 мкГн ±5% 10 кГц 8500 кГц 0,006 Ом 0,15 5000 мА 16000 мА
АКИП-7514-10мкГн 10 мкГн ±1% 10 кГц 4500 кГц 0,03 Ом 0,30 2500 мА 9000 мА
АКИП-7514-50мкГн 50 мкГн ±0,5% 10 кГц 3100 кГц 0,039 Ом 0,85 2260 мА 8770 мА
АКИП-7514-100мкГн 100 мкГн ±0,25% 10 кГц 2250 кГц 0,083 Ом 0,76 1550 мА 6010 мА
АКИП-7514-200мкГн 200 мкГн ±0,25% 10 кГц 1400 кГц 0,15 Ом 0,84 1150 мА 4470 мА
АКИП-7514-500мкГн 500 мкГн ±0,1% 1 кГц 960 кГц 0,38 Ом 0,83 725 мА 2810 мА
АКИП-7514-1мГн 1 мГн ±0,1% 1 кГц 800 кГц 0,84 Ом 0,75 490 мА 1890 мА
АКИП-7514-2мГн 2 мГн ±0,1% 1 кГц 580 кГц 1,52 Ом 0,83 360 мА 1400 мА
АКИП-7514-5мГн 5 мГн ±0,1% 1 кГц 320 кГц 3,8 Ом 0,83 230 мА 890 мА
АКИП-7514-10мГн 10 мГн ±0,1% 1 кГц 220 кГц 8,2 Ом 0,77 156 мА 600 мА
АКИП-7514-20мГн 20 мГн ±0,1% 1 кГц 145 кГц 14,5 Ом 0,87 117 мА 450 мА
АКИП-7514-50мГн 50 мГн ±0,1% 0,1 кГц 84 кГц 36,8 Ом 0,85 74 мА 280 мА
АКИП-7514-100мГн 100 мГн ±0,1% 0,1 кГц 71 кГц 81 Ом 0,78 50 мА 192 мА
АКИП-7514-200мГн 200 мГн ±0,1% 0,1 кГц 39 кГц 109 Ом 1,15 43 мА 166 мА
АКИП-7514-500мГн 500 мГн ±0,1% 0,1 кГц 24,5 кГц 280 Ом 1,12 27 мА 103 мА
АКИП-7514-1Гн 1 Гн ±0,1% 0,1 кГц 14,6 кГц 616 Ом 1,02 18 мА 70 мА
АКИП-7514-2Гн 2 Гн ±0,1% 0,1 кГц 10,6 кГц 1125 Ом 1,12 13,3 мА 52 мА
  5 Гн ±0,1% 0,1 кГц 6,8 кГц 2920 Ом 1,08 8,3 мА 32 мА
АКИП-7514-10Гн 10 Гн ±0,1% 0,1 кГц 4,9 кГц 6400 Ом 0,98 5,6 мА 22 мА



Примечание:
* - Приведены типичные значения. Актуальная информация о параметре для каждой модели будет указана в заводском сертификате (production list).
**  - Предельное значение мощности рассеяния.



Общие данные Характеристики Значения
  Соединительные клеммы Мера >500 мкГн 3 терминала: две клеммы H, L (позолоченные гнезда, резьбовые соединения и замыкатель с напылением теллура меди, минимальные тепловые шумы / emf и сопротивление), изолиров. клемма «земля» (G)
Мера < 500 мкГн 6 терминалов: клеммы H, L, G  + клеммы G, L, L0
Макс. вх. мощность  3 Вт/ 200 мВ  (см. значения токов в табл.выше)
Условия эксплуатации +10°С…+40°С и относительная влажность до 90%
Температурный коэф. (Tc) 30 ppm
Габаритные размеры 166 × 166 × 204 мм
Масса Не более 5,3  кг
