Позиционер ETS-Lindgren модели 2115 в каталоге производителя значится как Medium Duty Multi-Axis Positioner, что означает многоосевой позиционер со средней нагрузкой.
Позиционер 2115 создан для плавного и равномерного вращения устройства вокруг осей для его возможного исследования и тестирования.
Модель позиционера ETS-Lindgren 2115 выдерживает нагрузку больше чем позиционер 2110, но меньше чем позиционер 2020.
Данная модель позиционера идеально подходит для измерения у сферических антенн ДНА (диаграмм направленности антенн), а также измерения изотропной мощности, излучаемой беспроводными устройствами.
В целях уменьшения искажений радиочастотных сигналов позиционеры 2115 (как и позиционеры 2005, 2110, 2020) выполнены из плохо отражающих диэлектрических материалов.
Для контроля и управления такими позиционерами как 2115 используется контроллер 2090 (сейчас применяется платформа EMCenter).
Особенности позиционеров 2115
Многоосевой позиционер со средней нагрузкой модели 2115 имеет следующие особенности:
- конструкция позиционера многоосевая;
- вращение конструкции на 360 град., независимое;
- два направления вращения (ортогональное и азимутальное);
- установка угла - +/- 0,25 град.;
- разная скорость вращения позиционера 2115;
- использование оптоволоконных линий в модели 2115 предотвращают РЧ-шумы.
Позиционирование
Модель MAPS 2015 создавалась для позиционирования оборудования во время его исследования, например, на электромагнитную совместимость.
Конструкция модели ETS-Lindgren 2115 исключает радиошумы и максимально препятствует распространению РЧ поля.

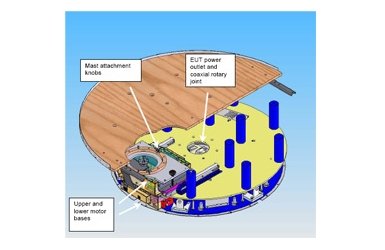

Все активные элементы в позиционере расположены в специальном коробе с РЧ защитой , под слоем радиопоглощающих материалов ETS-Lindgren.
Линии связи и передачи от контроллера до мотора сделаны из оптоволокна, во избежание РЧ помех.
Комплектация позиционера 2115 (стандартная)
Стандартная комплектация многоосевого позиционера ETS-Lindgren 2115 со средней степенью нагрузки включает:
- специальную мачту до 450 грамм нагрузки;
- кабель линий передачи из оптоволокна;
- руководство для пользователя.
