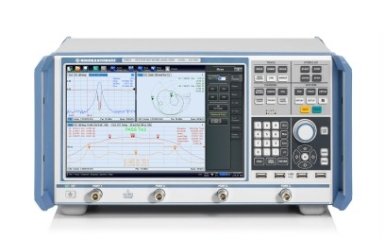

Векторный анализатор цепей Rohde & Schwarz ZNBT2

Артикул: 1-362343

  • Высокая температурная стабильность до 0,01 дБ/°С;
  • Более чем 100 трасс и каналов;
  • Простая конфигурация для многопортовых измерений;
  • векторный анализатор цепей, 100 кГц – 20 ГГц


Короткое описание

Инженеры компании Rohde&Schwarz вновь разработали уникальное решение в сфере векторного анализа. На этот раз они представили первый в мире векторный анализатор цепей с количеством портов до 24. Этот новый инструмент может одновременно протестировать несколько испытуемых устройств (ИУ), или измерить одно ИУ, имеющее до 24 портов. Данное решение обеспечивает максимальную производительность с точки зрения скорости измерений, выходной мощности, чувствительности и динамического диапазона, независимо от количества портов.

Описание

  1. Базовый блок ZNBT8 имеет 4 порта (апгрейд до 8, 12, 16, 20 или 24 портов)
  2. Базовый блок ZNBT20 имеет 8 портов (апгрейд до 12 или 16 портов);
  3. Частотный диапазон ZNBT8 от 9 кГц до 8,5 ГГц;
  4. Частотный диапазон ZNBT20 от 100 кГц до 20 ГГц;
  5. Широкий динамический диапазон до 140 дБ;
  6. Малое время развёртки: 6 мс для 201 точки;
  7. Широкий диапазон развёртки по мощности: до 100 дБ;
  8. Полосы ПЧ от 1 Гц до 10 МГц;
  9. Высокая температурная стабильность до 0,01 дБ/°С;
  10. Более чем 100 трасс и каналов;
  11. Простая конфигурация для многопортовых измерений;
  12. Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений;
  13. Совместимость с анализаторами цепей серийR&S®ZVxи R&S®ZNx;

Технические характеристики



R&S®ZNBT8

R&S®ZNBT20

Диапазон частот

9 кГц - 8,5 ГГц

100 кГц – 20 ГГц

Разрешение по частоте

1 Гц (1 мГц с опцией ZNBT-К19)

Стабильность (старение)
опорного генератора

+/- 1х 10-6 в год штатно
+/- 1х 10-7 в год с опцией ZNBT8-В4

Количество измерительных портов

4 штатно
8 с опц. ZNBT8-B108
12 с опц. ZNBT8-B112
16 с опц. ZNBT8-B116
20 с опц. ZNBT8-B120
24 с опц. ZNBT8-B124

8 штатно
12 с опц. ZNBT20-B112
16 с опц. ZNBT20-B116

Тип измерительных портов

N (розетка)

3,5 мм (вилка)

Импеданс

50 Ω

Динамический диапазон

до 140 дБ (тип)
(без опц. ступ. аттенюаторов)

до 130 дБ (тип)

Полосы фильтра ПЧ

от 1 Гц до 1 МГц
(до 10 МГц с опцией ZNBT-K17)

Количество точек измерений

от 2 до 100’001 (на трассу)

Время измерения

201 точка, span 200 МГц, полоса фильтра ПЧ 1 МГц, центральная частота 5,1 ГГц

< 2 мс

< 3,5 мс

Время переключения
между каналами

< 8 мс (макс. 2’001 точек)

Погрешность измерения
коэффициента передачи

< 0,04 дБ или < 0,3°
(выше 100 кГц;
уровень -40 дБ до +5 дБ)

≤ 0,06 дБ или ≤ 0,4°
(выше 100 кГц;
уровень -35 дБ до +5 дБ)

Погрешность измерения
коэффициента отражения

≤ 0,18 дБ или ≤ 1,2°
(100 кГц - 4,5 ГГц; при -3 дБ)

≤ 0,10 дБ или ≤ 0,6°
(100 кГц - 10 ГГц; при 0 дБ)

Диапазон выходной мощности

Без опции расширения диапазона мощности B21-B26

-55 дБм до +13 дБм
(тип. +15 дБм)

-30 дБм до +10 дБм
(тип. +12 дБм)

С опцией расширения диапазона мощности B21-B26

-85 дБм до +13 дБм
(тип. +15 дБм)

-60 дБм до +10 дБм
(тип. +12 дБм)

Разрешение по мощности

0,01 дБ

Максимальный номинальный уровень входной мощности

+ 13 дБм

Уровень повреждения

+ 27 дБм (или 30 В DC)

Питание

100-240 В, 50-60 Гц и 400 Гц

Потребляемая мощность

4 порта 199 Вт (тип)
8 портов 267 Вт (тип)
12 портов 357 Вт (тип)
16 портов 432 Вт (тип)
20 портов 517 Вт (тип)
24 порта 586 Вт (тип)

8 портов 256 Вт (тип)
12 портов 343 Вт (тип)
16 портов 450 Вт (тип)

Габаритные размеры (Ш-В-Г)

463 мм – 240 мм – 612 мм

Масса

4 порта 22 кг
8 портов 24 кг
12 портов 29 кг
16 портов 31 кг
20 портов 36 кг
24 порта 38 кг

8 портов 27 кг
12 портов 34 кг
16 портов 36 кг
