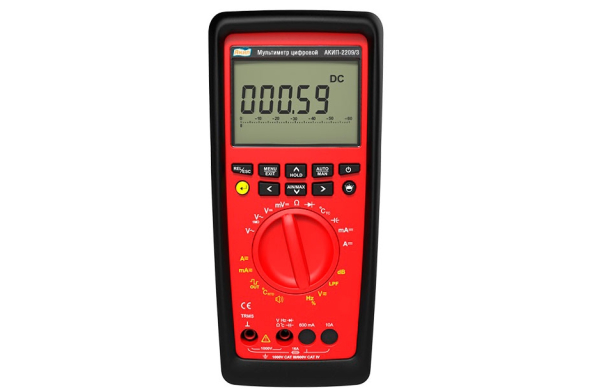

Мультиметр АКИП-2209/3

Артикул: 1-387652

Измеряет: DCV, ACV, DCA, ACA, Сопротивление, Прозвон цепи, Емкость, Частота, Температура, Проверка диодов, измерение уровня сигнала (дБ, дБм, дБмкВ); Напряжение постоянное: 1000 В; Напряжение переменное: 1000 В; Разрешение по напряжению: 1 мкВ; Ток постоянный: с пом. т/ клещей (опция); Ток переменный: с пом. т/ клещей (опция); Разрешение по току: 0,01 мкА; Сопротивление максимум: 60 МОм; Разрешение по сопротивлению: 0,01 Ом; Емкость максимум: 1 мФ; Разрешение по емкости: 10 пФ; Частота максимум: 1 МГц; Разрешение по частоте: 0,01 Гц; Базовая погрешность: 0,05 %; Интерфейс: USB (опц.); Измерение температуры: Да; Прозвон цепи: Да; Проверка диодов: Да; Особенности: Встроенный таймер. Рабочий диапазон напряжения тока (ACV/ ACA) 15 Гц …10 кГц/ 10 кГц. Измерение температуры (т/ пара К-типа, J-типа, RTD датчики Pt100/ Pt1000) в диапазонах -200..+1370 °С, генератор прямоугольного сигнала (меандр 30 Гц…10 кГц, ±3,15В) с рег. скважностью 10…90% . Цифровой регистратор 32.000 (Logger) с рег. выборкой отсчётов 0,1с… 60 мин. Измерение коэф. заполнения импульсов (2%-98%). Регистрация МИН/ МАКС/ УСРЕД значений. Режим автоудержания показаний (AutoHOLD), относительные измерения (REL/Zero). Масштабируемое % -значение выхода тока 4-20 мА или 0-20 мА. Режим допускового контроля Годен/ Негоден (Go-NoGo). Выбор опорного сопротивления 1…9.999 Ом в функции измерения дБм уровня (зав. уставка 50 Ом). Измерение напряжения (Auto-V) на низкоимпедансном входе (LoZ). Встроенный фильтр нижних частот (LPF/ 1 кГц) для измерений напряжения и частоты в ЭУ с высоким уровнем электр. Шумов и наведённых помех. Две области индикации (5 разрядов, макс. «60.000»/ «2.500»), граф. линейная шкала, ск. измерений 10 изм/с подсветка ЖКИ. Класс исполнения IP50, рейтинг электробезопасности 1000В кат III/600В кат IV. Опционально (доп. аксессуары) - USB IR-интерфейс (изолированный оптический порт), сетевой адаптер питания, трансформатор тока (1-10, 1-100, 1-1000). Питание 2 батареи 1,5В (тип АА/ LR6); TrueRMS: да

Особенности

  • измерение переменного (АС, AC + DC) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 10 А, частоты до 1 МГц, ёмкости до 1 мФ, сопротивления до 60 МОм и целостности цепи, испытание p-n переходов, измерение уровня сигнала (дБ / дБм / дБмкВ), температуры;
  • более 30 измеряемых параметров и величин;
  • измерение среднеквадратического значения сигналов произвольной формы (TRMS);
  • базовая погрешность (DCV): ± 0,05 %;
  • максимальное разрешение (5 разрядов): 1 мкВ / 10 нА / 10 мОм / 10 мГц / 10 пФ / 0,1 °C;
  • отдельный вход «mA» для слаботочных измерений (0…600 мА);
  • встроенный цифровой регистратор: 32,000 ячеек;
  • внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
  • низкоомный вход LoZ для уменьшения паразитных наводок;
  • масштабирование шкалы при измерени тока: «0-20 мА»/ «4-20мА»;
  • ЖК-индикатор (6,000/60,000, скорость 4 измерений в секунду);
  • графическая линейная шкала (61 сегмент, 10 измерений в секунду), подсветка дисплея;
  • регистрация Min/ Max/ AVG значений;
  • относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
  • функция допускового контроля (все режимы измерений) - «Годен / Негоден» (Go-NoGo);
  • удержание (HOLD), режим автоудержание (AutoHold), фильтр НЧ (LPF);
  • поддержка внешних датчиков тока (измерение токов до 600 А / 6000 А- опционально);
  • батарейное питание, автовыключение (АРО);
  • индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
  • поддержка подключения внешнего сетевого адаптера питания (опция);
  • безопасность категория IV 600 В / категория III 1000 В;
  • интерфейс: RS232 / USB (оптический).

Технические характеристики

Параметр АКИП-2209/1 АКИП-2209/2 АКИП-2209/3 АКИП-2209/4
Постоянное напряжение (DCV)
Пределы измерений мВ 60 / 600 мВ
В 6 / 60 / 600 / 1000 В
Максимальное разрешение мВ 1 / 10 мкВ
В 0,1 / 1 / 10 / 100 мВ
Погрешность измерения * ± (0,05 % + 5 е.м.р.) … ± (0,09 % + 15 е.м.р.)
Входной импеданс > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
Защита входа 1000 В пост., ~1000 В скз
Переменное напряжение (ACV)
Пределы измерений мВ 60 / 600 мВ
В 6 / 60 / 600 / 1000 В
Максимальное разрешение мВ 1 / 10 мкВ
В 0,1 / 1 / 10 / 100 мВ
Погрешность измерения ** ± (0,5 % + 9 е.м.р.) (кроме «мВ» диапазона)
Рабочая полоса частот *** 15 … 10 кГц 15 Гц ... 100 кГц
Входной импеданс > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
Защита входа 1000 В пост., ~1000 В скз
Относительный уровень (дБ)
Диапазон измерений - 80 дБ…50 дБ; - 15 дБм…55 дБм
Опорный уровень 0 дБ = 1 В; 0 дБм = 1 мВт, 600 Ом 5
Постоянный ток (DCA)
Пределы измерений 600 мкА - 600 мА 600 мкА - 16 А 4 600 мкА - 10 А 4 600 мкА - 10 А 4
Максимальное разрешение 10 нА
Погрешность измерения * ± (0,5 % + 5 е.м.р.) … ± (0,9 % + 10 е.м.р.)
Переменный ток (ACA)
Пределы измерений 600 мкА - 600 мА 600 мкА - 16 А 4 600 мкА - 10 А 4 600 мкА - 10 А 4
Максимальное разрешение 10 нА
Погрешность измерения ** ± (1,0 % + 10 е.м.р.)
Полоса частот **** 15 Гц ... 10 кГц
Частота / Гц (уровень ≤ 5 В скз)
Диапазон измерений - - 6 Гц …600 Гц / 6 / 60 / 600 кГц / 1 МГц
Разрешение - - 0,01 / 0,1 / 1 / 10 / 100 Гц
Максимальное разрешение 10 нА
Погрешность ± (0,05 % + 5 е.м.р.)
Частота / В (напряжение)
Диапазон измерений 10 Гц ... 100 кГц
Погрешность ± (0,1 % + 5 е.м.р.)
Коэффициент заполнения импульсов (Duty %)
Диапазон измерений 2…98 % (15 Гц -1 кГц) / 5…98 % (1 кГц-10 кГц) / 10…90 % (10 кГц…50 кГц)
Погрешность ± (0,1 % * Изм. + 5 е.м.р.) / ± (0,2 % * Изм. + 5 е.м.р.); ± (0,5 % * Изм. + 5 е.м.р.)
Максимальное разрешение 0,1 %
Сопротивление
Пределы измерений 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 / 60 МОм
Максимальное разрешение 0,01 Ом
Погрешность ± (0,1 % + 10 е.м.р.) … ± (5,0 % + 10 е.м.р.)
Напряжение / ток Uхх < 1,4 В (ток 1 мА)
Прозвон цепи
Предел тестирования 600 Ом (Uхх около 8 В)
Порог срабатывания 10 … ≤ 90 Ом (регулируемый, шаг 10 Ом)
Индикация Непрерывный звуковой сигнал f=2 кГц
Испытание p-n
Диапазон тестирования 6,000 В (Uхх около 8 В)
Максимальное разрешение 1 мВ
Погрешность ± (0,5 % + 5 е.м.р.)
Емкость
Пределы измерений 10 нФ…1000 мкФ
Максимальное разрешение 10 пФ
Погрешность ± (1,0 % + 6 е.м.р.)… ± (5,0 % + 6 е.м.р.)
Напряжение теста 0,7 В максимально
Температура (°C / °F)
Термопара (тип) J - - 200 … + 1200 °С - 200 … + 1200 °С - 200 … + 1200 °С
K - - 200 … + 1372 °С - 200 … + 1372 °С - 200 … + 1372 °С
Термосопротивление (RTD) Pt100 - 200 … + 850 °С - - 200 … + 850 °С - 200 … + 850 °С
Pt1000 - 150 … + 850 °С - - 150 … + 850 °С - 150 … + 850 °С
Максимальное разрешение 0,1 °С
Погрешность (прибора) ± (1 % + 20 е.м.р.) для J, K-типа
± (0,3 % + 15 е.м.р.) для Pt100 / Pt1000
Генератор сигнала / OUT (меандр)
Частота выходного сигнала - - 30 Гц … 500 кГц (регулируемая)
Скважность - - 10 % ... 90 % (регулируемая)
Уровень - - ±3 В (максимум) без нагрузки
Таймер
Диапазон измерений 10 часов (09.59.59), режим обратного отсчета
Погрешность ± 1 мин за месяц
Максимальное разрешение 1 секунда
Общие данные
Измерение среднеквадратического значения Сигнал произвольной формы (TrueRMS)
Максимальная индикация 6,0000/ 60,000
Линейная шкала 61 сегмент (масштаб максимальной индикации «2500»)
Интерфейс (прибор) RS-232 (оптоизолированный) USB 2,0
Объем регистратора - - 32,000 32,000
Интервалы регистрации - - 0,1 секунда … 60 минут
Скорость измерения Цифровая шкала: 4 измерения в секунду (5-разрядная индикация)
Линейная шкала: 10 измерений в секунду (28 измерений в секунду)
Автовыключение (APOff) 5 … 60 минут (заводская установка 10 минут, возможна блокировка автовыключения)
Источник питания 1,5 В х 2 штуки (тип АА / LR6)
Срок службы батарей около 100 часов
Индикация разряда < 2,4 В. Контроль напряжения батареи на ЖКИ (вольтметр)
Условия эксплуатации Температура: - 10 °C … 50 °C, относительная влажность: не более 80 %
Габаритные размеры 200 х 91 х 54 мм
Масса около 500 г (с батареями)
Исполнение IP 52 (гнезда IP 20)
Примечание
* Значения указаны после калибровки DC-Zero (Zero Balancing).
** В режиме (AC + DC): для функции измерения ACV значение погрешности ± (1 %+ 30 е.м.р.), для функции измерения переменного тока ACА значение погрешности ± (1,5 % + 10 е.м.р.).
*** Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус).
Пределы Разрешение (k) Пределы допускаемой основной погрешности
15 -45 Гц > 65 Гц - 1 кГц > 1 кГц – 20 кГц > 20 кГц – 100 кГц 3
60,000 мВ 1 1 мкВ ± (0,03·Х + 30·k) ± (0,03·Х + 30·k)
600,00 мВ 1 10 мкВ
6,0000 В 100 мкВ ± (0,02·Х + 9·k) ± (0,01·X + 9·k) ± (0,03·X + 9·k) ± (0,035·X + 30·k)
60,000 В 1 мВ
600,00 В 10 мВ
1000,0 В 100 мВ ± (0,02·Х + 9·k) ± (0,03·Х + 30·k) 2 -
1 - диапазон «мВ».
2 - для предела «1000 В» в частотном диапазоне до 10 кГц.
3 - для частот f > 50 кГц значение дополнительно к указанной погрешности измерений составляет ± 2,5 %.
****- Зависимость погрешности измерений переменного тока от частотного диапазона входного сигнала (синус).
Пределы Пределы допускаемой основной погрешности
15 - 45 Гц > 65 Гц - 10 кГц
600,00 мкА … 10 А ± (0,03·Х + 10·k) ± (0,03·Х + 10·k)
4 - для предела «10 A / 16 А» максимальное время измерения тока ≤ 5 минут. Перерыв между такими повторными измерениями ≥ 30 минут. Падение напряжение (Volt drop): 60 мВ (предел 600 мкА / 6 / 60 / 600 мА / 6 А); 300 мВ (предел 10 А).
5 - Опорное сопротивление выбирается в диапазоне значений от 1 Ом до 9999 Ом ( заводская установка 50 Ом).
Особенности
Функции измерения напряжения в зависимости от модификации мультиметра
Функции измерения напряжения АКИП-2209/1 АКИП-2209/2 АКИП-2209/3 АКИП-2209/4
VАС 10 МОм (переменное True RMS / АС)
VАС 1 МОм (переменное True RMS/ АС) 1 Нет
VАС 10 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) Нет
VАС 1 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) Нет
VАС 10 МОм (измерение уровня / dB measurements) Нет
VАС 1 МОм (измерение уровня / dBmeasurements) Нет
VDC & VАСDC
1 Входное сопротивление ~1 МОм. Измерения с таким вх. импедансом минимизирует наводки и ошибочные показания ЖКИ, возникающие в результате емкостной связи при измерении напряжения в ЭУ и системах электропитания.
2 Фильтр нижних частот 1 кГц (LPF). Может использоваться для блокировки ВЧ компонент и высокочастотных импульсов > 1 кГц, например, при измерениях в импульсных цепях управления и на приводах двигателей (ШИМ).
Поддержка внешних т/датчиков и диапазон измерения тока в зависимости от модификации
Выбор настройки коэффициент трансформации в меню [Clamp SEL] (и максимально измеряемый ток) Пределы измерения тока мультиметра (AC-DC)
«60 мА» «600 мА» «6 А»
1:1 60 мА 600 мА 6 А
1:10 600 мА 6 А 60 А
1:100 6 А 60 А 60 А
1:1000 60 А 600 А 6000 А
Особенности конструкции и защиты
Мультиметр АКИП-2209/1 во входной цепи имеет предохранитель 1,6 А, модификации АКИП-2209/3 и АКИП-2209/4 оснащены плавкой вставкой на 16 А. В отличие от них АКИП-2209/2 - не имеет встроенного предохранителя и предназначен для применения в ЭУ категории 600 В / САТ II (измерения в электропотребителях с более низким рейтингом опасности).

Комплект поставки

Наименование Количество
1 Мультиметр 1
2 Измерительные провода 2
3 Съемные изолирующие колпачки 2
4 Батарея 1,5 В (тип АА) 2
5 Защитный чехол 1
6 Руководство по эксплуатации 1
