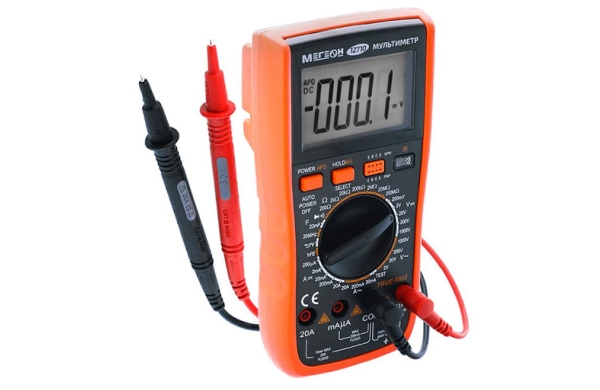

МЕГЕОН 12710 - цифровой измерительный прибор многоцелевого применения.Благодаря своим функциям удовлетворит требования технических специалистов и любителей. Успешно может быть применён на производстве и в быту, ремонте и увлечениях. Большой набор измеряемых величин не оставит равнодушным даже самого требовательного потребителя. Эргономичный прочный корпус с дополнительным защитным холдером смогут обеспечить продолжительный срок службы.
Для работы в условиях ограниченной видимости предусмотрена диодная подсветка ЖК-дисплея. В целях экономия заряда батарейки имеется автоматическое отключение и деактивация освещения экрана. Входные гнёзда 20 А и 200 мА защищены плавкими предохранителями с возможностью самовосстановления, который позволит уберечь изделие от повреждения при превышении допустимой силы тока. Учтена защита от перегрузки – 20 % от диапазона при измерении тока и напряжения.
Особенности:
- Звуковая и световая индикация прозвонки
- Индикатор разряда батареи
- Автоматическое выключение питания
- Защита токовых входных гнёзд предохранителями
- Индикатор фазы
- Крупный контрастный дисплей
- Яркая подсветка дисплея
Технические характеристики
|
Диапазон |
Разрешение |
Погрешность |
Входной импенданс |
|||
|
Постоянное напряжение (DCV) |
||||||
|
200 мВ |
100 мкВ |
±(0,5% + 5 емр*) |
10МОм |
|||
|
2 В |
1 мВ |
±(0,5% + 3 емр) |
||||
|
20 В |
10 мВ |
|||||
|
200 В |
100 мВ |
|||||
|
1000 В |
1 В |
±(1% + 10 емр) |
||||
|
Переменное напряжение (ACV) |
||||||
|
2 В |
1 мВ |
±(0,8% + 5 емр) |
10МОм |
|||
|
20 В |
10 мВ |
|||||
|
200 В |
100 мВ |
|||||
|
1000 В |
1 В |
±(1,2% + 10 емр) |
||||
|
Постоянный ток (DCA) |
||||||
|
Диапазон |
Разрешение |
Погрешность |
||||
|
200 мкА |
0,1 мкА |
±(1,2% + 8 емр) |
||||
|
2 мА |
1 мкА |
|||||
|
20 мА |
10 мкА |
|||||
|
200 мА |
100 мкА |
|||||
|
20 А |
10 мА |
±(2% + 5 емр) |
||||
|
Переменный ток (ACA) |
||||||
|
20 мА |
10 мкА |
±(1,5% + 15 емр) |
||||
|
200 мА |
100 мкА |
|||||
|
20 А |
10 мА |
±(3% + 10 емр) |
||||
|
Сопротивление (R) |
||||||
|
200 Ом |
0,1 Ом |
±(0,8% + 5 емр) |
||||
|
2 кОм |
1 Ом |
±(0,8% + 3 емр) |
||||
|
20 кОм |
10 Ом |
|||||
|
200 кОм |
100 Ом |
|||||
|
2 МОм |
1 кОм |
|||||
|
20 МОм |
10 кОм |
±(1% + 25 емр) |
||||
|
200 МОм |
100 кОм |
±(5% + 30 емр) |
||||
|
Ёмкость (С), автоматическое переключение диапазонов |
||||||
|
6 нФ |
1 пФ |
±(5,0% + 40 емр) |
||||
|
60 нФ |
10 пФ |
±(2,5% + 20 емр) |
||||
|
600 нФ |
100 пФ |
|||||
|
6 мкФ |
1 нФ |
|||||
|
60 мкФ |
10 нФ |
|||||
|
600 мкФ |
100 нФ |
±(5% + 10 емр) |
||||
|
6 мФ |
1 мкФ |
±(5% + 40 емр) |
||||
|
20 мФ |
10 мкФ |
|||||
|
Измерение частоты (Hz), автоматическое переключение диапазона |
||||||
|
10 Гц |
0,001 Гц |
±(1% +10 емр) |
||||
|
100 Гц |
0,01 Гц |
|||||
|
1 кГц |
0,1 Гц |
|||||
|
10 кГц |
1 Гц |
|||||
|
100 кГц |
10 Гц |
|||||
|
1 МГц |
100 Гц |
|||||
|
10 МГц |
1 кГц |
|||||
|
Измерение температуры (ºС,ºF), выносная термопара К-типа |
||||||
|
-20…1000 ºС |
1 ºС |
< 400 ºC - (± 1% + 5 емр), ≥ 400 ºC – (± 1,5% + 15 емр) |
||||
|
0…1832 ºF |
1 ºF |
< 750 ºF - (± 0,75% + 5 емр), ≥ 750 ºF – (± 1,5% + 15 емр) |
||||
|
Диодный тест (-|>|-), и тест обрыва (прозвонка) |
||||||
|
Режим |
Отображаемое значение |
Условия тестирования |
||||
|
-|>|- |
Прямое падение |
Прямой ток – 1 мА, Обратное напряжение – 3 В |
||||
|
)))) |
Сопротивление цепи 0…600 Ом Звуковой и световой сигнал, если сопротивление < 50 Ом |
Напряжение холостого хода – 3 В |
||||
|
Коэффициент передачи (усиления) транзистора (hFE) |
||||||
|
hFE для PNP и NPN транзисторов |
0…1000 |
Ток базы – 10 мкА, напряжение коллектор-эмиттер – 3 В |
||||
|
Индикатор фазы (TEST), контактный метод |
||||||
|
«Фаза» |
«1», звуковой + световой сигнал |
«Фазный» провод, и напряжение 180…380 В |
||||
|
«Ноль» |
«0» |
«Нулевой» провод или напряжение 0…170 В |
||||
|
Общие характеристики |
||||||
|
Параметр |
Значение |
|||||
|
Питание |
Батарея 9В тип 6F22 (Крона) - 1шт. |
|||||
|
Условия эксплуатации |
Температура: 0…50 ºС, Относительная влажность: 20…70% |
|||||
|
Условия транспортировки и хранения |
Температура: -20…60 ºС, Относительная влажность: 20…80% без выпадения конденсата |
|||||
|
Размеры |
190х96х46 мм с защитным холдером |
|||||
|
Вес |
400 г с батареей и защитным холдером |
|||||
Комплектация
- Мультиметр МЕГЕОН 12710 – 1 шт.
- Защитный холдер – 1 шт.
- Батарея 6F22 (Крона) – 1 шт.
- Комплект щупов – 1 шт.
- Термопара К-типа – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Гарантийный талон – 1 экз.
