Набор пробников для ближнего EH-поля ETS-Lindgren 7405

Артикул: 1-352174

  • Интерфейс: двойное оптоволокно (62.5 многомод. микрон), FC для лазера, интегр. оптич. кабель 1м
  • Диапазон температур рабочих: 10-40° C, 5-95% влажность (относит.) без конденсации
  • Dim. L.: 43,8 см
  • Dim. W.: 5,7 см


Пробники 7405 ближнего E и H поля

• Предусилитель для усиления сигнала

• Частотный диапазон широкополосный

• Специализированные формы

• Отклик линейный



Описание набора пробников 7405

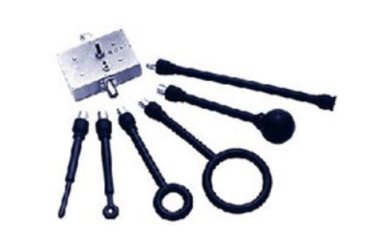

Набор пробников 7405 ETS-Lindgren включат в себя датчики специализированной формы: три в виде петли, один в виде втулки, один шарообразный и один с удлиненной рукояткой. Все пробники имеют разъем BNC.

В данном наборе зондов имеется также предусилитель с питанием от батареи, переносной чехол, описание и руководство. Пробники ETS-Lindgren 7405 предназначены для исследования сигналов, например, с помощью анализатора спектра или осциллографа. Если есть необходимость для усиления тестируемого сигнала, то применяется предусилитель, входящий в состав набора 7405. Каждый ЭМС пробник имеет свое предназначение.



Шаровидный пробник используется для исследования в широком частотном диапазоне.



Пробник в виде втулки применяется для измерения поля вблизи источника сигала



Петлевидные пробники служат для тестирований сигналов в магнитных полях различной чувствительности.



Конфигурация стандартного набора пробников 7405

• Пробники ближнего E- и H-поля в количестве 5 шт.

• Переносное приспособление набора (чехол)

• Удлинитель коаксиальный



Дополнительные опции к набору 7405

• Предусилитель 110В (10кГц-3ГГц) с разъемом BNC(f)

• Батарея никель-кадмиевая

• Зарядное устройство



Усиление с предусилителем



Рабочая частота Усиление сигнала
100 кГц 35.5 дБ
2 ГГц 38.1 дБ
100 МГц 37.2 дБ
100 МГц 37.2 дБ
1 ГГц 32.5 дБ
2 ГГц 25.0 дБ
3 ГГц 13.0 дБ



Модель 7405 Отклонение E/H или H/E Основное измерение Тип пробника Верхний резонанс
901B 41 дБ H-поле Петля, 6.0 см 790.0 МГц
902B 29 дБ H-поле Петля, 3.0 см 1.5 ГГц
903B 11 дБ H-поле Петля, 1.0 см 2.3 ГГц
904B 30 дБ E-поле Шар, 3.6 см > 1.0 ГГц
905B 30 дБ E-поле Втулка, 6 мм > 3.0 ГГц
907B +12.0 дБм (типич) 3 дБ (типич) 100 кГц- 3 ГГц +10.0 дБм
